- Seite 1 Bedienungshandbuch Lesen Sie die Bedienungshandbuch sorgfältig durch und machen Sie sich German mit dem Inhalt vertraut, bevor Sie die Maschine benutzen.
-
Seite 3: Inhaltsverzeichnis
BEDIENUNGSHANDBUCH RIDER Z-SERIE Inhalt Inhalt ................1 Wartung..............33 Einleitung..............3 Wartungsplan ............ 33 Herzlichen Glückwunsch........3 Batterie.............. 35 Grundsätzliches ...........3 Zündanlage ............36 Fahren und Transport auf öffentlichen Wegen ..3 Überprüfen des Sicherheitssystems ....37 Abschleppen ............3 Prüfen des Kühllufteinlasses des Motors ..38 Betrieb..............3 Prüfen und Justieren des Gaszugs .... - Seite 4 WARNUNG! Ein Nichtbefolgen der Vorsichtsmaßnahmen kann schwere Verletzungen des Bedieners oder anderer Personen zur Folge haben. Der Besitzer muss diese Anweisungen verstehen und darf nur ausgebildeten Personen, die mit diesen Anweisungen vertraut sind, die Benutzung des Mähers gestatten. Jede Person, die den Mäher bedient, muss im Vollbesitz ihrer geistigen und körperlichen Kräfte sein und darf nicht unter dem Einfluss von Medikamenten, Drogen o.
-
Seite 5: Einleitung
Einleitung Herzlichen Glückwunsch Vielen Dank, dass Sie sich für einen Rider-Rasenmäher von Husqvarna entschieden haben. Das Gerät ist auf höchste Effizienz beim Mähen von großen Grünflächen ausgelegt. Die praktische Anordnung aller Bedienelemente an einem Ort und das durch Steuerhebel regelbare hydrostatische Getriebe tragen zur Leistungsfähigkeit des Geräts bei. -
Seite 6: Guter Kundendienst
EINLEITUNG Guter Kundendienst Husqvarna-Produkte werden auf der ganzen Welt und nur von spezialisierten Fachhändlern verkauft, die einen vollständigen Kundendienst anbieten. Damit wird sichergestellt, dass Sie als Kunde die bestmögliche Unterstützung erhalten. Vor der Lieferung des Geräts hat Ihr Fachhändler zum Beispiel bereits eine Inspektion und die erforderlichen Einstellungen durchgeführt;... -
Seite 7: Symbole Und Aufkleber
SYMBOLE UND AUFKLEBER Symbole und Aufkleber Diese Symbole sind am Gerät und im Bedienungshandbuch zu finden. Betrachten Sie sie genau und merken Sie sich ihre Bedeutung. WARNUNG! Xxxxxxx xxxx xxxxxxxx xxx x Xxxxx xxxxxx xx. xx xxxxxxxx xxxxx xxx xx. Dieses Symbol im Handbuch weist auf Verletzungsgefahr hin, insbesondere im Fall der Nichtbefolgung der Anweisungen dieses Handbuchs. - Seite 8 SYMBOLE UND AUFKLEBER Bedienungs- Vor Reparatur- Sicheren Nicht auf Hängen Keine handbuch oder Wartungs- Abstand zum mit mehr als 10˚ Mitfahrer lesen arbeiten Motor ab- Gerät Neigung benutzen. stellen und einhalten. Schlüssel ziehen. Gefahr für ganzen Abtrennungs- Sicherheitsvor- Vorsichtig Vorsichtig Körper durch gefahr für richtungen bei lau-...
-
Seite 9: Sicherheitshinweise
SICHERHEITSHINWEISE Sicherheitshinweise Diese Anweisungen betreffen Ihre Sicherheit. Machen Sie sich mit ihnen vertraut. WARNUNG! Durch dieses Symbol werden besonders wichtige Sicherheitshinweise hervorgehoben. Es geht um Ihre Sicherheit! Allgemeine Hinweise • Alle Anweisungen in diesem Bedienungshandbuch und zum Gerät lesen, bevor Sie es starten. Machen Sie sich mit ihnen vertraut und befolgen Sie sie. - Seite 10 SICHERHEITSHINWEISE • Vorsichtig beim Herumfahren um WARNUNG! feststehende Objekte sein, damit sie nicht in die Klingen geraten. Niemals Motorabgase und bestimmte über unbekannte Objekte fahren. Gerätekomponenten enthalten • Das Gerät nur bei Tageslicht oder guter oder emittieren Chemikalien, die Beleuchtung betreiben. Sicheren Krebs, Geburtsfehler oder andere Abstand zu Löchern oder anderen Schäden des Fortpflanzungs-...
-
Seite 11: Betrieb An Hängen
SICHERHEITSHINWEISE Betrieb an Hängen Das Fahren an Hängen ist eine der Tätigkeiten, bei der die Gefahr, die Kontrolle über das Gerät zu verlieren oder umzukippen, am größten ist, was schwere Verletzungen bis hin zur Todesfolge nach sich ziehen kann. An allen Hängen ist besondere Aufmerksamkeit geboten. -
Seite 12: Kinder
SICHERHEITSHINWEISE Kinder • Es kann zu schweren Unfällen kommen, wenn Sie es versäumen, auf Kinder in der Nähe des Geräts zu achten. Für Kinder sind das Gerät und Mäharbeiten oft ein Anziehungspunkt. Verlassen Sie sich niemals darauf, dass Kinder an dem Ort stehenbleiben, an dem Sie sie zuletzt gesehen haben. -
Seite 13: Wartung
SICHERHEITSHINWEISE Wartung WARNUNG! Der Motor darf bei abgenommener Fahrerbodenplatte oder anderer Schutzabdeckung des Schneidwerksantriebsriemens nicht gestartet werden. • Den Motor abstellen. Stellen Sie durch Abziehen der Zündkerzenkabel von den Zündkerzen oder durch Entfernen des Zündschlüssels sicher, dass der Motor nicht gestartet werden kann, bevor Sie Einstellungen oder Wartungsarbeiten vornehmen. - Seite 14 SICHERHEITSHINWEISE • Säure in den Augen kann zu Erblindung führen. Sofort einen Arzt aufsuchen. • Beim Warten der Batterie Vorsicht walten lassen. In der Batterie entstehen explosive Gase. Die Batterie niemals in der Nähe von Funken oder offenem Feuer warten und nicht rauchen.
-
Seite 15: Transport
SICHERHEITSHINWEISE Räumen mit unzureichender Belüftung betreiben. Motorabgase enthalten Kohlenmonoxid, ein geruchloses und tödlich giftiges Gas. • Wenn Sie etwas überfahren oder Tragen Sie bei angefahren haben, anhalten und Ihre Wartungsarbeiten eine Ausrüstung überprüfen. Falls erforderlich, Reparaturen ausführen, Schutzbrille. bevor Sie weiterfahren. •... -
Seite 16: Verantwortlichkeit Des Kunden
Grasbestand eingesetzt werden, es sei denn, das Abgassystem des Motors ist mit einem Funkenschutz ausgestattet, der den geltenden örtlichen Bestimmungen entspricht (falls vorhanden). Bei Verwendung eines Funkenschutzes sollte dieser vom Bediener in funktionstüchtigem Zustand gehalten werden. Ein Funkenschutz für den Schalldämpfer ist über Ihren autorisierten Husqvarna-Händler erhältlich. – Deutsch... -
Seite 17: Bedienelemente

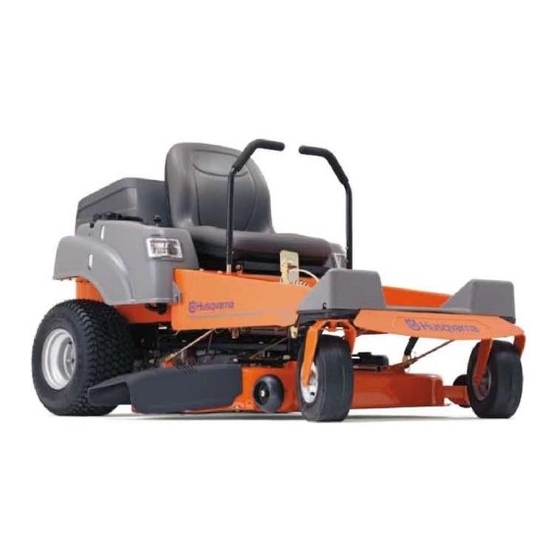

BEDIENELEMENTE Bedienelemente Dieses Bedienungshandbuch beschreibt den Zero Turn Rider von Husqvarna. Der Rider ist mit einem 15 bis 18 PS starken Viertakt- Motor von Briggs and Stratton bzw. Kohler ausgestattet. Die Kraftübertragung vom Motor erfolgt an jedem der beiden Antriebsräder über ein riemengetriebenes Hydraulikgetriebe. -
Seite 18: Steuerhebel
Hinterreifen prüfen. Der empfohlene Druck ist 1 Bar (15 psi). Die Spurtreue muss auf einer flachen und ebenen Beton- oder Schwarzdeckenfläche geprüft werden. Fährt der Mäher nicht gerade, wenden Sie sich zur Fehlerbehebung an eine Husqvarna-Werkstatt. 8011-791 Vorwärtsgang Neutralstellung Neutralschlitz, Neutralsperre Rückwärtsgang... -
Seite 19: Sitzeinstellschrauben
BEDIENELEMENTE 2. Sitzeinstellschrauben Der Sitz ist in Längsrichtung einstellbar. Um eine Einstellung vorzunehmen, lösen Sie die vier Rändelschrauben unter der Sitzschale. Der Sitz kann nur vor und zurück bewegt werden. Achten Sie darauf, die Rändelschrauben fest anzuziehen. CZ-1 Vor- und Zurückschieben des Sitzes 3. -
Seite 20: Umleitungsgestänge
BEDIENELEMENTE 4. Umleitungsgestänge Den Mäher nur abschleppen oder schieben, wenn die IZT-Umleitungsgestänge (Integrated Zero-Turn Transaxle) eingekuppelt sind. Die IZT- Umleitungsgestänge befinden sich am Rahmenheck, unter dem hinteren Motorschutz. • Das Schneidwerk in die höchste Schnitthöhe heben. • Die IZT-Umleitungsgestänge heraus- 8011-721 und in die Schlitze ziehen und lösen, 1. -
Seite 21: Auftanken
BEDIENELEMENTE 5. Auftanken Das Gerät verfügt über einen Kraftstofftank, der sich direkt hinter dem Sitz befindet. Der Tank fasst 11,4 l. Der Motor benötigt bleifreies Benzin mit mindestens 85 Oktan (kein Ölgemisch). Umweltangepasstes Alkylatbenzin kann vorteilhaft eingesetzt werden. Siehe auch Technische Angaben zu Ethanolkraftstoff. -
Seite 22: Zündschlüssel
BEDIENELEMENTE 7. Zündschlüssel Der Zündschlüssel muss zum Starten und Anhalten des Geräts in das Zündschloss am Bedienpult gesteckt werden. WICHTIGE INFORMATION Betätigen Sie den Anlasser jeweils nicht länger als fünf Sekunden. Wenn der Motor nicht anspringt, warten Sie 10 Sekunden vor dem nächsten Versuch. -
Seite 23: Betriebsstundenzähler
BEDIENELEMENTE 10. Betriebsstundenzähler Der Betriebsstundenzähler zeigt die Gesamtbetriebszeit an. Er blinkt alle 50 Betriebsstunden mit der Meldung CHG OIL (Change Oil, Ölwechsel). Das Blinken erscheint eine Stunde vor und nach Erreichen des Wechselintervalls. Das Symbol CHG OIL wird automatisch ein- und ausgeblendet. -
Seite 24: Schnitthöhenpedal
BEDIENELEMENTE 12. Schnitthöhenpedal Die Schnitthöhe wird eingestellt, indem das Pedal für das Anheben des Schneidwerks nach vorne gedrückt wird. Zum Senken des Schneidwerks wird Druck auf die Pedalspitze ausgeübt, sodass es sich dreht, während der Hubarm zum Heck der Einheit rotiert. Zum Anhalten in der gewünschten Schnitthöhe das Pedal nach unten in die Kerbe in der Höhenplatte drehen. -
Seite 25: Bedienung
BEDIENUNG Betrieb Lesen Sie den Abschnitt „Sicherheitshinweise“ auf Seite 7 und die folgenden Seiten, wenn Sie nicht mit dem Gerät vertraut sind. Ausbildung Nullwendekreismäher sind deutlich variabler manövrierbar als herkömmliche Aufsitzmäher, da sie einzigartige Lenkfähigkeiten besitzen. Wir empfehlen, diesen Abschnitt komplett durchzuarbeiten, bevor versucht wird, den Mäher mit seinem eigenen Antrieb zu fahren. -
Seite 26: Vor Dem Start
BEDIENUNG Vor dem Start • Vor der Inbetriebnahme des Geräts die Kapitel „Sicherheitshinweise“ und „Bedienelemente“ lesen. • Die Wartungsmaßnahmen erledigen, die täglich vor dem Starten anfallen (siehe Wartungsplan im Kapitel „Wartung“). • Stellen Sie sicher, dass sich ausreichend Kraftstoff im Tank befindet. •... - Seite 27 BEDIENUNG Die Mäherklingen durch Drücken des Klingenschalters deaktivieren. 8011-668 Klingenschalters herunterdrücken Beide Steuerhebel nach außen in die (äußere) Leerlauf-Sperrposition drücken. 8011-489 Die Steuerhebel sind in der Leerlaufposition festgestellt. Den Gashebel in die mittlere Position bringen. Wenn der Motor kalt ist, muss der Gashebel nach vorne in die Choke- Position gedrückt werden.
- Seite 28 BEDIENUNG Drücken Sie den Zündschlüssel hinein und drehen Sie ihn in die Startposition. 8011-742 Auf Startposition drehen Sobald der Motor startet, den Schlüssel zurück in die Fahrtposition schnappen lassen. WICHTIGE INFORMATION Betätigen Sie den Anlasser jeweils nicht länger als 5 Sekunden. Wenn der Motor nicht anspringt, warten Sie 10 Sekunden vor dem nächsten Versuch.
-
Seite 29: Motor Mit Schwacher Batterie Starten
BEDIENUNG Motor mit schwacher Batterie starten WARNUNG! Blei-Säure-Batterien erzeugen explosive Gase. Funken, Flammen und Zigaretten o. Ä. von Batterien fern halten. Beim Umgang mit Batterien stets einen Augenschutz tragen. Ist die Batterie zu schwach, um den Motor zu starten, muss sie aufgeladen werden (siehe „Batterie“... -
Seite 30: Einsatz
BEDIENUNG Einsatz Die Feststellbremse durch Bewegen des Hebels nach unten lösen. Ihr Mäher ist mit einem Fahreranwesen- heitssystem ausgestattet. Bei laufendem Motor wird jeder Versuch des Fahrers, den Sitz ohne vorheriges Anziehen der Feststellbremse zu verlassen, den Motor abstellen. Bewegen Sie die Steuerhebel in die Leerlaufposition (N). -
Seite 31: Einsatz An Steigungen
BEDIENUNG Das Wenden auf der Stelle ist möglich, indem einer der Steuerhebel zurück (hinter die Leerlaufposition) gezogen wird, während der andere vorsichtig von der Leerlaufposition nach vorne gedrückt wird. Einsatz an Steigungen Lesen Sie „Betrieb an Hängen“ auf Seite 9 im Abschnitt „Sicherheitshinweise“. -
Seite 32: Tipps Zum Mähen
BEDIENUNG Tipps zum Mähen • Ermitteln und markieren Sie Felsbrocken WARNUNG! und andere unbewegliche Objekte, um Kollisionen zu vermeiden. Steine und andere Objekte, die von den Klingen heraus- • Mit einer hohen Schnitthöhe anfangen geschleudert werden können, und diese reduzieren, bis das vom Rasen entfernen. -
Seite 33: Ausschalten Des Motors
BEDIENUNG Ausschalten des Motors Falls der Motor stark beansprucht wurde, den Mäher eine Minute lang im Leerlauf laufen lassen, um ihn auf normale Betriebstemperatur zu bringen. Ein längerer Leerlauf sollte vermieden werden, da die Gefahr besteht, dass sich auf den Zündkerzen Belag bildet. Das Schneidwerk durch Drücken des Klingenschalters deaktivieren. -
Seite 34: Schieben Bei Ausgeschaltetem Motor
BEDIENUNG Schieben bei ausgeschaltetem Motor WARNUNG! Keine Einstellungen vornehmen, bevor - der Motor gestoppt, - der Zündschlüssel abgezogen - die Handbremse angezogen ist. Den Mäher nur abschleppen oder schieben, wenn die IZT-Umleitungsgestänge (Integrated Zero-Turn Transaxle) eingekuppelt sind. Die IZT-Umleitungsgestänge befinden sich am Rahmenheck. -
Seite 35: Wartung
WARTUNG Wartung Wartungsplan Im Folgenden finden Sie eine Liste der obligatorisch auszuführenden Wartungsmaßnahmen am Gerät. Suchen Sie für die Maßnahmen, die nicht in diesem Bedienungshandbuch beschrieben sind, eine autorisierte Kundendienstwerkstatt auf. Eine alljährliche Wartung in einer autorisierten Kundendienstwerkstatt wird empfohlen, um Ihr Gerät in bestmöglichem Zustand zu erhalten und sicheren Betrieb zu gewährleisten. Lesen Sie „Wartung“... - Seite 36 WARTUNG Tägliche Wöchent- Min- Wartungsintervall Wartung liche des- in Stunden Wartung tens Wartung Seite Vor- Nach- 100 300 ein- Jahr ● Gaszug überprüfen/einstellen ● ● Zustand von Riemen, Riemenscheiben usw. prüfen ● ● Motoröl wechseln ● ● Motorölfilter ersetzen ● ●...
-
Seite 37: Batterie
WARTUNG Batterie Beim Umgang mit der Batterie Ihr Mäher ist mit einer wartungsfreien Batterie stets eine Schutzbrille tragen. ausgestattet, erfordert also keine Wartung. Das regelmäßige Laden der Batterie mit einem Ladegerät für Fahrzeugbatterien verlängert jedoch WICHTIGE INFORMATION ihre Lebensdauer. Nicht versuchen, Deckel oder •... -
Seite 38: Zündanlage
WARTUNG Zündanlage Der Motor ist mit einer elektronischen Zündanlage ausgestattet. Nur die Zündkerze erfordert Wartung. Empfohlene Zündkerze, siehe „Technische WICHTIGE INFORMATION Daten“. Die Verwendung des falschen Entfernen Sie den Zündkabelschuh und Zündkerzentyps kann den Motor reinigen Sie um die Zündkerze herum. beschädigen. -
Seite 39: Überprüfen Des Sicherheitssystems
WARTUNG Überprüfen des Sicherheitssystems Das Gerät ist mit einem Sicherheitssystem ausgestattet, das ein Starten oder Fahren nur unter gewissen Bedingungen erlaubt. Der Motor kann nur gestartet werden, wenn das Schneidwerk ausgeschaltet ist. die Steuerhebel sich in der äußeren Leerlauf- Sperrposition befinden der Fahrer im Fahrersitz sitzt die Feststellbremse angezogen ist. -
Seite 40: Prüfen Des Kühllufteinlasses Des Motors
WARTUNG Prüfen des Kühllufteinlasses des Motors Sicherstellen, dass sich weder Blätter, noch Gras und Schmutz im Kühllufteinlass des Motors befinden. Wenn der Kühllufteinlass verstopft ist, verschlechtert sich die Motorkühlung, was zu Motorschäden führen kann. 8011-491 Prüfen und Reinigen des Kühllufteinlasses Prüfen und Justieren des Gaszugs Prüfen Sie, ob der Motor auf das Gasgeben reagiert und bei Vollgas eine gute... -
Seite 41: Luftfilterwechsel
WARTUNG Luftfilterwechsel Wenn der Motor nicht zu ziehen scheint oder ungleichmäßig läuft, kann der Luftfilter verstopft sein. Bei Betrieb mit verschmutztem Luftfilter können die Zündkerzen verschmutzen. WICHTIGE INFORMATION Es ist daher wichtig, den Luftfilter regelmäßig Durch den Betrieb des Motors mit losen auszuwechseln (siehe Wartungsplan für oder beschädigten Luftfilterkomponenten Angaben zum Wechselintervall). - Seite 42 WARTUNG Wenn das Element wiederverwendet werden soll, klopfen Sie es gegen eine feste Oberfläche aus, um es von Staub zu befreien. Prüfen Sie das Luftfiltergehäuse. Stellen Sie sicher, dass es fest sitzt und nicht verbogen oder beschädigt ist. Prüfen Sie auch die Luftfilterabdeckung auf Beschädigung oder schlechten Sitz.
-
Seite 43: Auswechseln Des Kraftstofffilters
Stillstandstest durch und stellen Sie sicher, dass eine Bremswirkung vorhanden ist. Die Feststellbremse ist eine mechanische Ratschenbremse und darf während des Zum Einstellen der Feststellbremse wenden Betriebs des Mähers nicht betätigt Sie sich an die Husqvarna- werden. Kundendienstwerkstatt. WARNUNG! Eine fehlerhafte Einstellung kann Unfälle verursachen. -
Seite 44: Prüfen Der Keilriemen
WARTUNG Prüfen der Keilriemen WARNUNG! Keine Einstellungen oder Wartungsmaßnahmen vornehmen, bevor: • der Motor gestoppt, • der Zündschlüssel abgezogen und • die Feststellbremse angezogen ist. Schneidwerksriemen Keilriemen sind nicht justierbar. Die Riemen austauschen, wenn sie durch Verschleiß zu rutschen beginnen. Ausbau des Schneidwerkriemens WARNUNG! Der Spannerarm ist... - Seite 45 WARTUNG Einbau des Schneidwerkriemens Hinweis: Zur Erleichterung des Einbaus des Schneidwerkriemens befindet sich unten am Sitz ein Aufkleber mit dem Riemenverlauf. • Den Schneidwerkriemen um die Riemenscheibe der Elektrokupplung an der Motorwelle legen. • Den Riemen nach vorne durch das EZT (E-Series Zeroturn Transaxles) und nach oben auf das Schneidwerk schieben.
-
Seite 46: Ezt-Riemen
WARTUNG EZT-Riemen Austausch des EZT-Riemens (E-Series Zeroturn Transaxle) Auf einer ebenen Fläche parken. Feststellbremse anziehen. EZT-Riemen entfernen HINWEIS: Darauf achten, dass die Lüfterflügel an den EZTs nicht beschädigt werden, da dies die Kühlung beeinträchtigen oder die EZTs beschädigen kann. • Schneidwerkriemen entfernen (siehe „Schneidwerkriemen austauschen“... -
Seite 47: Prüfen Der Klingen
WARTUNG Prüfen der Klingen Für ein gutes Mähergebnis ist es wichtig, dass die Klingen scharf und nicht beschädigt sind. Beim Umgang mit den Klingen stets Schutzhandschuhe tragen. Verbogene, rissige oder stark eingekerbte Klingen müssen ersetzt werden. 8011-604 Klingen prüfen Prüfen Sie die Klingenbefestigungen. WICHTIGE INFORMATION Klingen sollten nur von einer autorisierten Kundendienstwerkstatt geschärft werden. -
Seite 48: Justieren Des Schneidwerks
Montieren und Klingenschraube sicher anziehen. Klingenschraube mit 35-45 Nm anziehen. WICHTIGE INFORMATION Die Spezial-Klingenschraube ist wärmebehandelt. Bei Bedarf durch eine Husqvarna- Schraube ersetzen. Nur Komponenten mit derselben Gütekategorie wie angegeben verwenden. Justieren des Schneidwerks WARNUNG! Vor Wartungsarbeiten oder Einstellungen Folgendes beachten: 1. - Seite 49 WARTUNG Schneidwerk parallel ausrichten Das Schneidwerk einstellen, wenn der Mäher auf einer ebenen Fläche steht. Sicherstellen, dass die Reifen mit dem korrekten Druck aufgepumpt sind. Siehe „Technische Daten“ auf Seite 62. Sind die Reifen zu wenig oder zu stark aufgepumpt, ist eine korrekte Einstellung des Schneidwerks nicht möglich.
- Seite 50 WARTUNG Vorne-hinten-Einstellung WICHTIGE INFORMATION Das Schneidwerk muss vor der Vorne- hinten-Einstellung zunächst von Seite zu Seite parallel eingestellt werden (Seite- Seite-Einstellung). Ist die nachstehende Vorne-hinten-Einstellung erforderlich, müssen sowohl das vordere als auch das hintere Hubgestänge gleichermaßen angepasst werden, damit das Schneidwerk von Seite zu Seite parallel bleibt.
- Seite 51 WARTUNG Justierung der Schwimmrollen Nur einige 42-Zoll-Schneidwerke verfügen über Schwimmrollen. Die Schwimmrollen sind richtig eingestellt, wenn sie sich mit dem Schneidwerk in der gewünschten Schnitthöhe in Fahrstellung gerade über dem Boden befinden. Die Schwimmrollen halten dann das Schneidwerk in der richtigen Position, um bei den meisten Geländeverhältnissen ein Abschälen zu verhindern.
-
Seite 52: Reinigen Und Waschen
WARTUNG Reinigen und Waschen Regelmäßiges Reinigen, besonders unter dem Schneidwerk, erhöht die Lebensdauer des Geräts. Das Gerät ist am besten sofort nach Gebrauch (nach dem Abkühlen) zu reinigen, bevor der Schmutz angetrocknet ist. Die Schneidwerksoberseite niemals mit Wasserbesprühen. Die Schneidwerksoberseite mit Druckluft reinigen. -
Seite 53: Schmierung
SCHMIERUNG Schmierung Schmierplan 8011-673 Schmierplan Mit Ölkanne schmieren 12/12 Jährlich Mit Schmierfettpistole schmieren 1/52 Wöchentlich Füllstandskontrolle Ölwechsel 1/365 Täglich Filterwechsel Grundsätzliches Ziehen Sie den Zündschlüssel ab, um ungewollte Bewegungen während des Schmierens zu vermeiden. Wenn Sie eine Ölkanne zum Schmieren verwenden, muss sie mit Motoröl gefüllt sein. Wenn Sie mit Schmierfett schmieren, verwenden Sie –... -
Seite 54: Schmieren Der Bowdenzüge
SCHMIERUNG Schmieren der Bowdenzüge Schmieren Sie, wenn möglich, beide Enden der Bowdenzüge und bewegen Sie dabei die Bedienelemente in die Endpositionen. Bringen Sie nach dem Schmieren die Gummiabdeckungen der Bowdenzüge wieder an. Ummantelte Bowdenzüge können haken, wenn sie nicht regelmäßig geschmiert werden. Wenn das passiert, kann der Betrieb gestört werden. - Seite 55 SCHMIERUNG Das Gerät auf eine horizontale Fläche WICHTIGE INFORMATION stellen. Altöl ist gesundheitsschädlich und darf Den gelben Verschluss abnehmen und nicht in den Boden gelangen. Entsorgen einen Schlauch am Ablassventil anbringen. Sie es immer ordnungsgemäß in einer Werkstatt o. ä. Vermeiden Sie jeglichen Hautkontakt.
- Seite 56 SCHMIERUNG Ölstand prüfen Zur Motorölstandsprüfung das Gerät eben aufstellen und den Motor ausschalten. Den Messstab herausnehmen, ihn sauber wischen und wieder hineinstecken. Der Messstab sollte eingeschraubt werden. Den Messstab wieder herausziehen und den Ölstand ablesen. 8011-500 Ölmessstab herausnehmen Der Ölstand muss zwischen den Markierungen auf dem Messstab liegen.
- Seite 57 SCHMIERUNG 2. Motoröl (Kohler) WICHTIGE INFORMATION Motoröl wechseln Altöl ist gesundheitsschädlich und darf Das Motoröl sollte nach den ersten 5 bis nicht in den Boden gelangen. Entsorgen 8 Betriebsstunden zum ersten Mal Sie es immer ordnungsgemäß in einer gewechselt werden. Danach ist ein Werkstatt o.
- Seite 58 Der Ölfilter fasst 0,1 Liter Öl. Getriebe Das Getriebe ist wartungsfrei. Ölstandskontrolle oder Ölwechsel sind nicht erforderlich. Bei Auftreten von Undichtigkeiten ersetzen Sie die Einheit oder wenden Sie sich an Ihren 8011-739 Husqvarna-Händler. Wechseln des Ölfilters (Kohler) – Deutsch...
-
Seite 59: Fehlerbehebung
FEHLERBEHEBUNG Fehlerbehebung Problem Ursache Der Motor startet nicht. • Der Klingenschalter ist aktiviert. • Die Steuerhebel befinden sich nicht in der Leerlauf-Sperrposition. • Der Fahrer sitzt nicht auf dem Fahrersitz. • Die Handbremse ist nicht angezogen. • Die Batterie ist leer. •... - Seite 60 FEHLERBEHEBUNG • Falscher Kraftstofftyp • Wasser im Kraftstoff • Luftfilter verstopft. Offenbar schwacher Motor. • Verstopfter Luftfilter. • Zündkerze defekt. • Vergaser falsch eingestellt. Motor überhitzt • Kühllufteinlass oder Kühlrippen verstopft. • Motor überlastet • Schlechte Belüftung um den Motor herum •...
- Seite 61 FEHLERBEHEBUNG Ungleichmäßige Mähergebnisse. • Luftdruck in den Reifen auf der rechten und linken Seite unterschiedlich. • Verbogene Klingen • Das Schneidwerk ist ungleichmäßig aufgehangen. • Stumpfe Klingen • Fahrgeschwindigkeit ist zu hoch. • Das Gras ist zu lang. • Unter dem Mähdeck hängt Gras fest. Das Gerät vibriert.
-
Seite 62: Lagerung
Bei der Ersatzteilbestellung das Kaufjahr sowie Wäschetrockner) kommen Modell, Typ und Seriennummer angeben. können. Beim Umgang mit Kraftstoff vorsichtig sein! Er ist Nur Originalersatzteile von Husqvarna leicht entzündlich; leichtsinniger verwenden. Umgang mit ihm kann zu Eine alljährliche Inspektion in einer autorisierten ernsthaften Verletzungen und Kundendienstwerkstatt ist die beste Garantie für... -
Seite 63: Schaltplan
SCHALTPLÄNE Schaltplan 6. Sitz unbelegt 8. Klingenschalter in Stellung „OFF“ 11. Bremsschalter in Stellung „OFF“ 14-15. Steuerhebel in Stellung „OUT“ 1. Batterie 2. Zubehörausgang 3. Schlüsselschalter 4. Zum Motoranschluss 5. Betriebsstundenzähler 6. Sitzschalter 7. Betriebsrelais 8. Klingenschalter 9. Bremsrelais 10. Elektrokupplung 11. -
Seite 64: Technische Daten
TECHNISCHE DATEN Technische Daten Motor Hersteller Kohler Courage Leistung 18 PS/13,4 kW Schmierung Druck mit Ölfilter Ölvolumen ohne Filter 1,5 Liter Ölvolumen einschl. Filter 1,6 Liter Motoröl SAE 10W-30, 5W-20, 5W-30 (Siehe Viskositätsdiagramm) API SF-SJ Kraftstoff Mind. 85 Oktan bleifrei (max. 0% Methanol, max. - Seite 65 TECHNISCHE DATEN Ausrüstung Schnittbreite 107 cm (42 Zoll) Schnitthöhe 4 bis 10 cm Ungemähter Kreis Anzahl der Klingen Klingenlänge 533 mm (21 Zoll) Frontrolle keine Gefederter Standardsitz Standard Klappbare Armlehnen keine Betriebsstundenzähler Standard Klingenverstellung 122 Nm Warner Schneidwerkskonstruktion 12-fach, Pressstahl Produktivität Produktivität 8.500 m...
-
Seite 66: Zubehör
TECHNISCHE DATEN Zubehör Scheinwerfer BioClip (Mulch-Clip) Fangsystem Anzugsdrehmomente Motor, Kurbelwellenschraube 67 Nm Schrauben für Schneidwerksriemenscheibe 61 Nm Radmuttern 100 Nm Klingenschraube 35-45 Nm Standard-π-Zoll-Befestigungselemente 12 Nm Standard-5/16-Zoll-Befestigungselemente 25 Nm Standard-3/8-Zoll-Befestigungselemente 44 Nm Standard-7/16-Zoll-Befestigungselemente 70 Nm Standard-∫-Zoll-Befestigungselemente 110 Nm Wenn dieses Produkt ausrangiert wird, geben Sie es bitte an den Verkäufer oder eine andere Stelle zum Recyceln. -
Seite 67: Konformitätszertifikate
KONFORMITÄTSZERTIFIKATE Konformitätszertifikate Die Schilder am Motor und/oder im Motorraum geben Auskunft darüber, dass das Gerät die Anforderungen erfüllt. Deutsch –... -
Seite 68: Wartungsjournal
WARTUNGSJOURNAL Wartungsjournal Maßnahme Datum, Std.anz., Stempel, Unterschrift Lieferservice 1. Batterie aufladen 2. Reifendruck in allen Räder auf 1 bar (15 PSI) bringen 3. Steuerhebel in der normalen Position anbringen 4. Steckkontakt an den Sicherheitsschalter des Sitzes anschließen 5. Motorölstand prüfen und ggf. auffüllen 6. -
Seite 69: Nach Den Ersten 5-8 Betriebsstunden
WARTUNGSJOURNAL Nach den ersten 5 bis 8 Betriebsstunden 1. Motoröl wechseln Deutsch –... -
Seite 70: 25-Stunden-Wartung
WARTUNGSJOURNAL Maßnahme Datum, Std.anz., Stempel, Unterschrift 25-Stunden-Wartung 1. Mäherklingen wenn nötig schleifen/ersetzen 2. Schwenkräder schmieren 3. Reifendruck prüfen 4. Batterie und Kabel prüfen 5. Kühllufteinlass des Motors prüfen/reinigen 6. Vorfilter des Luftfilters reinigen (Schaum) – Deutsch... -
Seite 71: 50-Stunden-Wartung
WARTUNGSJOURNAL Maßnahme Datum, Std.anz., Stempel, Unterschrift 50-Stunden-Wartung 1. 25-Stunden-Wartung durchführen 2. Filtereinsatz (Papierfilter) des Luftfilters reinigen/ersetzen (unter staubigen Arbeitsbedingungen in kürzeren Abständen) 3. Motoröl wechseln 4. Schalldämpfer/Funkenschutz untersuchen 5. Feststellbremse prüfen/justieren Deutsch –... -
Seite 72: 100-Stunden-Wartung
WARTUNGSJOURNAL Maßnahme Datum, Std.anz., Stempel, Unterschrift 100-Stunden-Wartung 1. 25-Stunden-Wartung durchführen 2. 50-Stunden-Wartung durchführen 3. Motorölfilter auswechseln 4. Zündkerze reinigen/ersetzen 5. Kühlrippen an Motor und Getriebe reinigen 6. Keilriemen prüfen. 7. Achsschrauben der Schwenkräder überprüfen und anziehen (alle 200 Stunden). 8. Papier-Filtereinsatz des Luftfilters ersetzen –... -
Seite 73: 300-Stunden-Wartung
WARTUNGSJOURNAL Maßnahme Datum, Std.anz., Stempel, Unterschrift 300-Stunden-Wartung 1. Inspizieren Sie das Gerät. Einigen Sie sich mit dem Kunden auf evtl. durchzuführende zusätzliche Arbeit. 2. 25-Stunden-Wartung durchführen 3. 50-Stunden-Wartung durchführen 4. 100-Stunden-Wartung durchführen 5. Schneidwerk prüfen/justieren 6. Verbrennungskammer reinigen und Ventilsitze schleifen 7. -
Seite 74: Mindestens Einmal Pro Jahr
WARTUNGSJOURNAL Maßnahme Datum, Std.anz., Stempel, Unterschrift Mindestens einmal pro Jahr 1. Kühllufteinlass des Motors reinigen (25 Stunden) 2. Vorfilter des Luftfilters ersetzen (Öl-Schaum) (300 Stunden) 3. Papier-Filtereinsatz des Luftfilters ersetzen 4. Motoröl wechseln (50 Stunden) 5. Motorölfilter ersetzen (100 Stunden) 7. - Seite 75 WARTUNGSJOURNAL Maßnahme Datum, Std.anz., Stempel, Unterschrift Deutsch –...
