ANWEISUNGEN PUMPE DANFOSS RSA 95-125

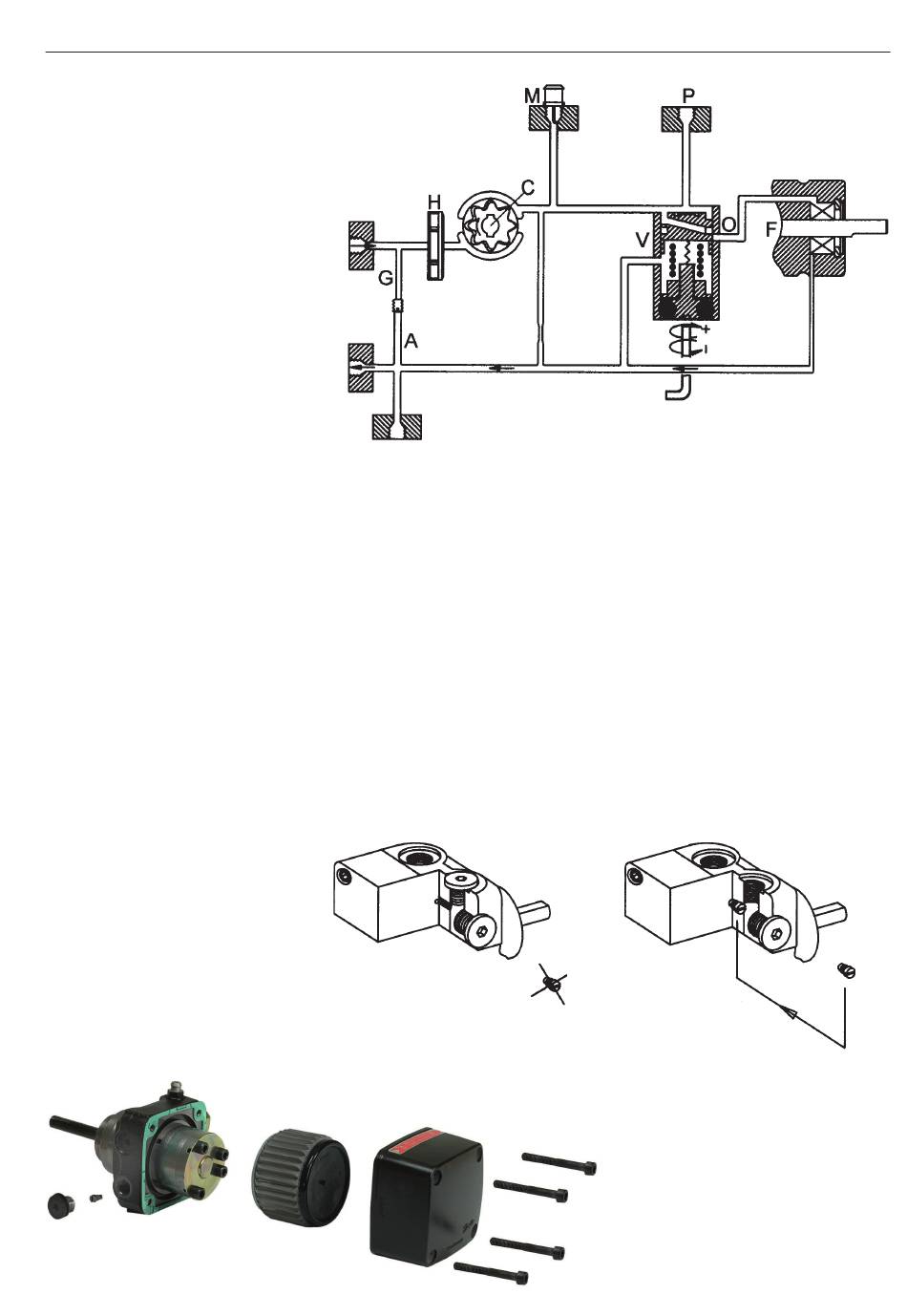

Funktion DANFOSS RSA 95 - 125
Wenn die Pumpe startet wird das
Öl durch den Saugstutzen "S" über
das Filter "H" zum Zahnradsatz "C"
gesaugt. Von hier wird das Öl auf
die Druckseite des Zahnrads "C"
gepumpt, wobei das Öl gleichzeitig
unter Druck gesetzt wird. Das Öl wird
weiter zum Schliess- und Regelventil
"V" geleitet, das öffnet wenn der ein-
gestellte Druck erreicht ist.
Der Druck wird vom Druckregel-
ventil "V" gesteuert und konstant
gehalten, gleichzeitig wird das vom
Zahnradsatz "C" gelieferte Öl auf
den Düsenanschluss "P" und die
Rücklaufseite "R" über die Wellen-
dichtung "F" verteilt.
Die abgegebene Ölmenge zum
Düsenanschluss "P" ist vom einge-
stellten Druck am Druckregelventil
"V" und von der eingesetzten Düse/
Widerstand in der Düsenleitung be-
stimmt.
Die Rücklaufölmenge wird bei Zwei-
stranganlagen direkt zum Öltank zu-
rückgeführt. Bei Einstranganlagen
ist der Umleitstopfen "A" entfernt so
dass eine freie Passage zur Saug-
seite über die Rücklauleitung "G" be-
steht, wobei der Rücklaufanschluss
"R" geschlossen ist.
Beim Abschalten der Pumpe fällt die
Pumpenleistung ab was gleichzeitig
einen Druckabfall des eingestellten
Öldruckes mit sich führt. Die Feder
Montage/Demontage Umleitstopfen
Überlüssiges Öl wird bei Zweistrang-
betrieb direkt zum Öltank zurückge-
leitet. Bei Einstrangbetrieb muss der
Umleitstopfen entfert sein so dass
eine freie Passage zur Saugseite
über die Rücklauleitung "G" besteht,
wobei der Rücklaufanschluss "R"
geschlossen ist.
Filteraustausch
S
R
des Regelventils schliesst nun den
Kolben gegen den Ventilsitz am An-
schluss "P". Damit wird der Ölstrom
zur Düse unterbrochen und es ergibt
sich gleichzeitig ein sicheres und ef-
fektives Absperren der Düsenleitung.
Bei einer Überlastung der Pumpe,
d.h. beim Versuch mehr Öl abzu-
nehmen als der Zahnradsatz unter
den gegebenen Voraussetzungen
liefern kann, fällt der Öldruck unter
den eingestellten Wert da der Kol-
ben des Regelventils in Richtung
Schließstellung und damit teilweise
oder ganz den Rücklaufölstrom zum
Anscluß "O" absperrt.
Einstrangbetrieb
Dieses kann abgestellt werden
durch:
-
Reduzierung des Pumpendruckes
-
Reduzierung der Düsenleistung,
d.h. eine kleinere Öldüse oder
einen größeren Widerstand
-
Austausch gegen eine Pumpe
mit größerer Leistung
Zweistrangbetrieb
