6.4. Verkabelung & Anschlüsse

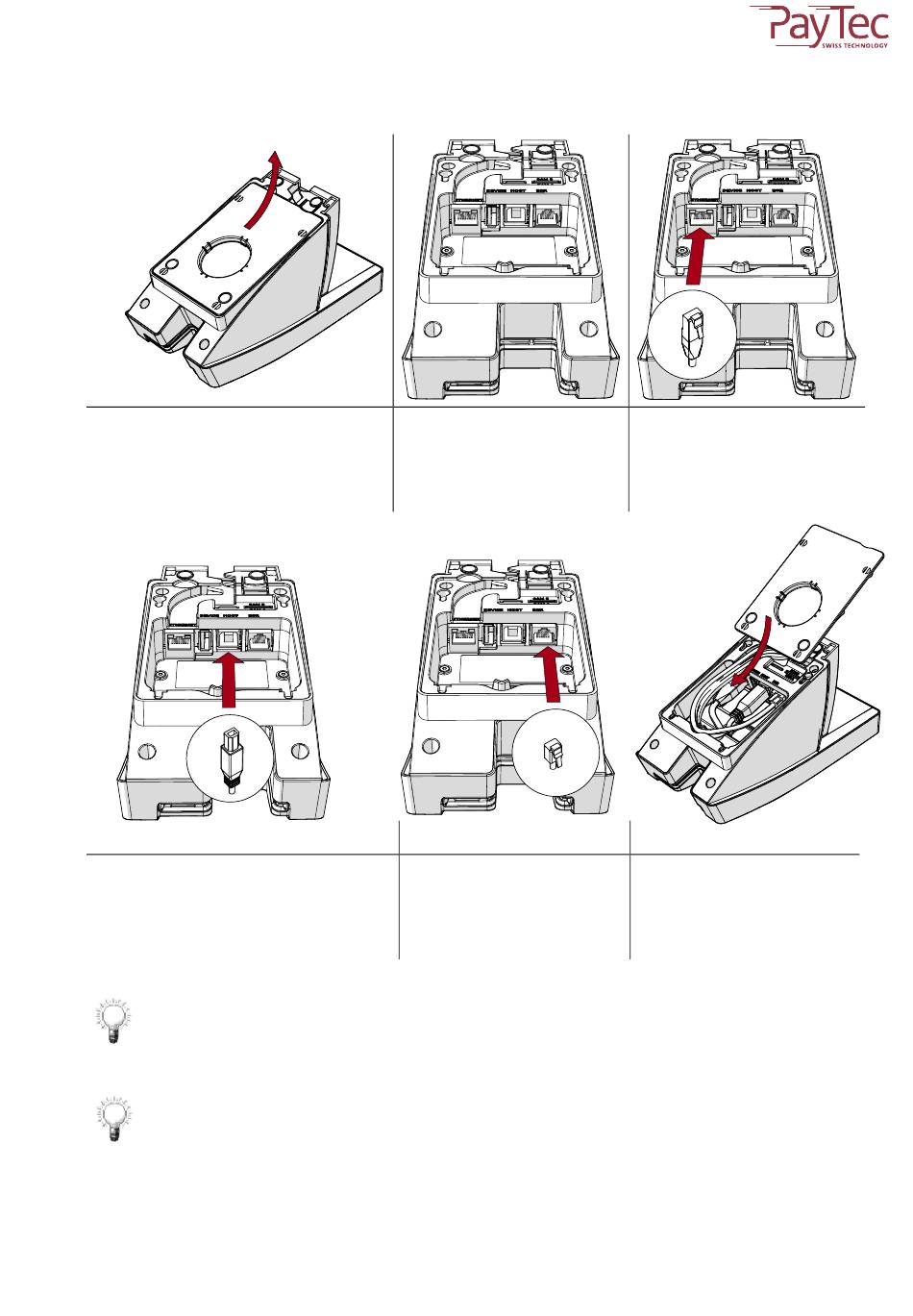

Die Bodenabdeckung wird leicht nach
oben geschoben und danach entfernt
Je nach Konfiguration des Terminals
(siehe Kapitel 7 Konfigurationsarten)
wird das USB- Kabel eingesteckt.
HINWEIS: Das Stromkabel muss zuerst am Gerät, dann an der Steckdose angeschlossen
werden. Alle anderen Kabel sollten bereits angeschlossen sein.
HINWEIS: Wenn das Terminal als freistehendes Gerät (ohne Kassenanbindung) betrieben
wird, muss kein Kassenkabel verwendet werden.
© 2004 - 2019 PayTec AG
v1.0 | Bedienungsanleitung PayTec D1 .docx
Die verschiedenen
Anschlüsse werden nun
sichtbar.
Am Ende wird das
Stromkabel verbunden. Das
Netzteil wird wie oben
abgebildet angehängt.
Je nach Konfiguration des
Terminals (siehe Kapitel 7
Konfigurationsarten) wird das
Netzwerkkabel eingesteckt.
Die Bodenabdeckung wird
nun wieder angebracht.
Seite 12 von 44
