Einlassöffnungen
4 Einlassöffnungen befinden sich im Oberdeck der Pumpe. Flexible Vinylschläuche oder
starre PVC-Rohre können an den Einlassöffnungen der Pumpe angeschlossen werden.
Abdeckungen zum Herausdrücken werden geliefert, um ungenutzte Einlassöffnungen
abzudecken. Bitte achten Sie darauf, ungenutzte Öffnungen
abzudecken, um zu vermeiden, dass Fremdkörper oder Insekten
in die Pumpe gelangen.
In den Einlassöffnungen angebrachte Rohre oder Schläuche
müssen gerade sein. Die Rohre oder Schläuche dürfen sich
nicht nach innen biegen, wo sie den Mechanismus der Pumpe
oder des Schwimmers stören.
Wenn starre Rohre wie zum Beispiel PVC-Rohre verwendet
werden, darauf achten, das Ende schräg abzuschneiden.
Dadurch kann das Kondenswasser frei ablaufen und das
Rohrende kann nicht vom Tankboden blockiert werden.
Es
kann
wünschenswert
Abscheider zwischen der Klimaanlage und der Kondensatpumpe zu verwenden, um
eine Flüssigkeitsbarriere für den Luftfluss von der Klimaanlage zu bieten. Diese Arten von
„Abscheidern" enthalten immer etwas Wasser, das den Luftstrom von der Klimaanlage
blockiert, was verschwenderisch ist und andere Probleme verursachen kann, wie zum
Beispiel beschleunigtes Algenwachstum.
Ausgänge & Rohrverbindungen
Die Pumpe ist mit einem Kombinations-Stacheldraht-Fitting und Rückschlagventil ausgestattet.
Das Fitting ermöglicht den Anschluss flexibler Vinylschläuche. Befestigen Sie den Schlauch,
indem sie ihn über das Stacheldraht-Fitting drücken und mit
einer Schlauchklemme sichern.
Verlegen Sie den Schlauch nach oben und von der Pumpe
weg; vermeiden Sie das Zusammendrücken und Knicken
des Schlauches. Der Weg des Schlauches sollte die kürzest
mögliche Entfernung von der Pumpe zur Außenseite des
Gebäudes oder zu einem anderen Ablaufort beschreiben.
Für beste Ergebnisse sollte die Entfernung, die das Wasser
AUFWÄRTS fließen muss, kürzer als die Entfernung sein, die es
ABWÄRTS geht. Bei längerem ABWÄRTS-Schlauch trägt die
Länge zum Hebern des Kondensats aus dem Tank bei, was
die Auszeit der Pumpe beschleunigt.
Stromanschlüsse der Pumpe
Schließen Sie das Netzkabel der Pumpe an eine korrekt geerdete Steckdose
an, die Strom liefern kann, der die Anforderungen erfüllen kann, die auf
dem Typenschild der Pumpe aufgeführt sind. Der Stecker, der in die
RedBox Pumpe passt, passt auch an vorhandene Nicht-Diversitech-
Pumpen.
sein,
einen
„P"-
oder
„U"-
Sicherheitsschalter
Der Sicherheitsschalter der Pumpe ist für
höchstens 4 Ampere ausgelegt.
Der Sicherheitsschalter funktioniert mit oder
ohne den der Pumpe gelieferten Strom.
Bedienung der
Pumpe
Prüfen Sie, dass das grüne Lämpchen
anzeigt, dass der Strom angeschaltet
ist. Testen Sie den Schwimmer- und den
Sicherheitsschalter, indem Sie den Tank
manuell füllen oder den Schwimmer mit der
Hand betätigen. Testen Sie die Funktion des
Hochpegel-Alarms (falls verwendet), um
sicher zu sein, dass die Klimaanlage abgeschaltet wird und der rote ALARM aufleuchtet,
wenn die Pumpe eine Überlaufbedingung erreicht hat.
Leckprüfung: Bedienen Sie die Pumpe durch Füllen des Tanks, um den Betrieb auszulösen.
Das Laufen (RUN) der Pumpe wird durch das gelbe RUN-Lämpchen angezeigt.
Wartung und Demontage der Pumpe
Vor dem Durchführen der Wartung immer Netzstecker ziehen! Es gibt keine vom Benutzer zu
wartenden Teile. Die Pumpe und das Deck können vom Tank abgenommen werden, indem
man die Lappen, die sich an den Tankseiten befinden, vom Deck wegdrückt, während man
die Pumpenabdeckung anhebt.
Überprüfen Sie periodisch den Pumpentank, um sicherzugehen, dass er frei von
angesammeltem Schmutz und Ölrückstanden ist. Verwenden Sie keine Lösungsmittelreiniger!
Bitte reinigen Sie den Tank nur mit Seife und warmem Wasser. Das Rückschlagventil
kann zum Reinigen oder Austausch durch Abschrauben mit einem Schraubenschlüssel
herausgenommen werden.
Einlass- und Auslaufrohre reinigen. System wieder zusammenbauen und auf richtige Funktion
überprüfen.
Offen bei Überlauf
Schwarz
Schwarz
Schwimmerschalter
Braun
Blau
Motor
Grün/
Gelb
Sicherheitsmasseanschluss

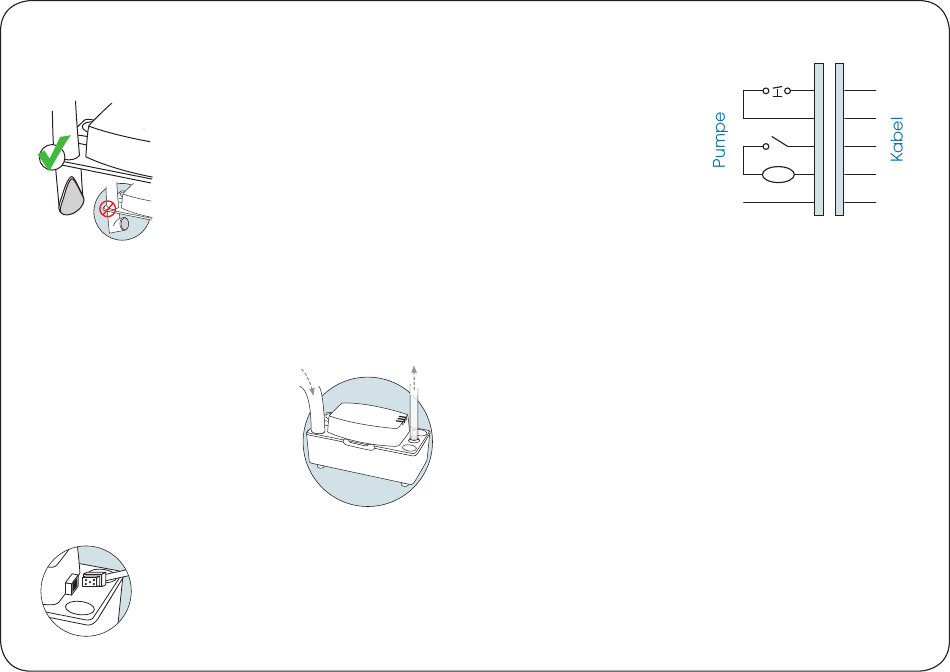

RedBox-Schaltbild
