4.3 Elektrische Montage für Niederschlagssensor mit
Steckerverbindung
Der elektrische Anschluss erfolgt über eine Steckerverbindung. Der elektrische Anschluss erfolgt
gemäß dem Anschlussschaltbild für Steckerbelegung.

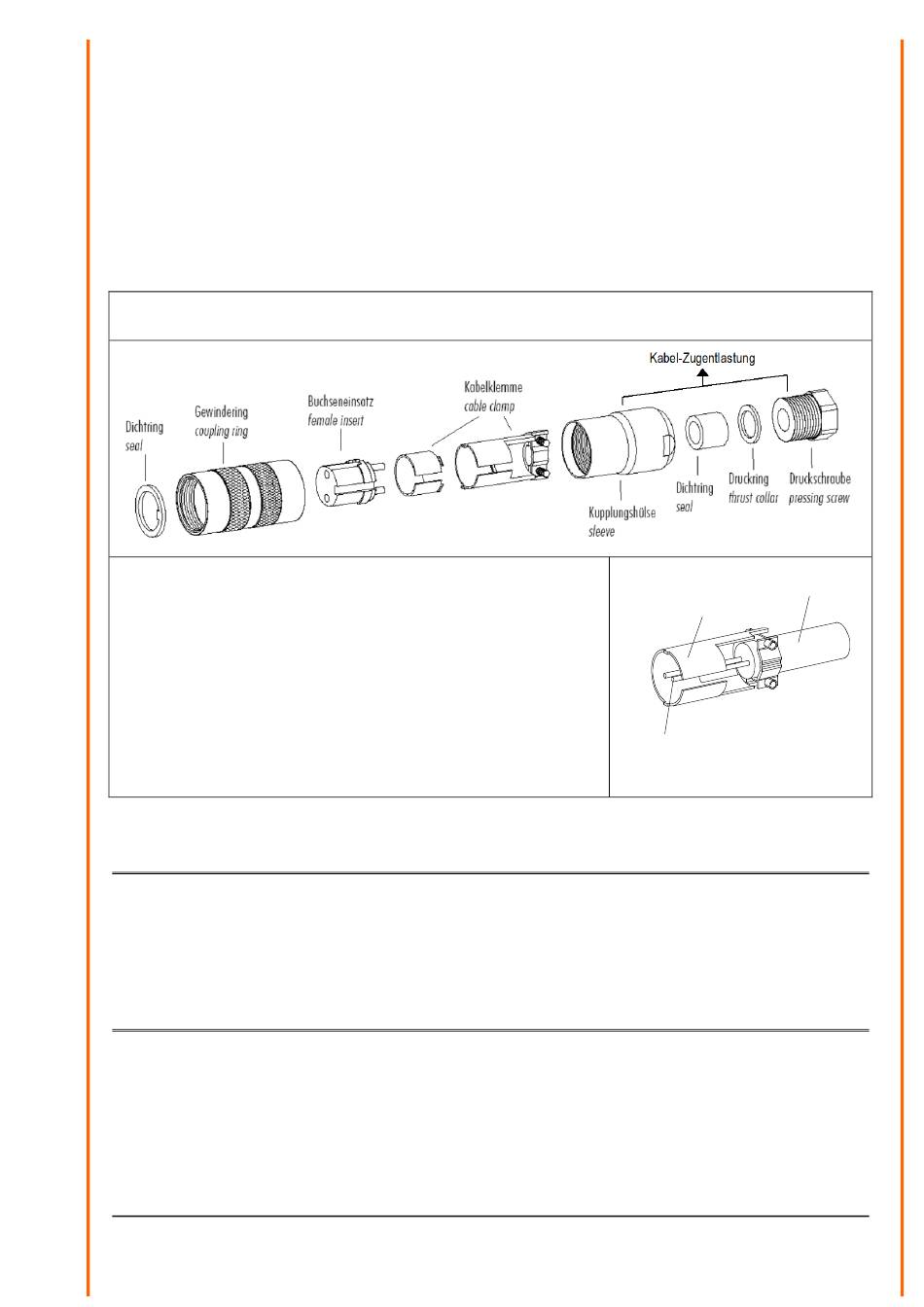

4.3.1 Steckermontage
Gilt nur für Geräte mit Anschlussart „Stecker".
Kupplungsdose, Typ: Binder, Serie 423, EMV mit Kabelklemme
Kabelkonfektioniung: ohne Schirmanschluss
1. Teile nach obiger Darstellung auf Kabel auffädeln
2. Kabelmantel 20 mm abisolieren
3. Freiliegenden Schirm 20 mm kürzen
4. Kabellitzen 5mm abisolieren
5. Kabellitzen an Buchseneinsatz anlöten
6. Kabelklemme positionieren
7. Kabelklemme anschrauben
8. Übrige Teile gemäß oberer Darstellung montieren
9. Kabel- Zugentlastung mit Schraubenschlüssel (SW16 und 17)
fest anziehen.
5 Inbetriebnahme
Nachdem der elektrische Anschluss hergestellt und das Gehäuse verschraubt wurde, kann die
Betriebsspannung eingeschaltet werden. Die Stellung des Relais ist nach dem Einschalten der
Betriebsspannung angezogen und signalisiert „keinen Niederschlag".
6 Wartung
Das Gerät ist wartungsfrei.
Reinigen:
Abhängig vom Einsatzort und der damit verbundenen Verschmutzungsart und
Verschmutzungsstärke empfehlen wir, das Gerät in entsprechenden Zeitabständen zu prüfen und
ggf. zu reinigen. Für die Reinigung sollte ein angefeuchtetes Tuch, ohne chemische
Reinigungsmittel, verwendet werden.
6 - 12
Kabelmantel
Kabelklemme
Kabellitzen
021196/11/09
