Hinweis:
Zur Erreichung optimaler elektromagnetischer Störfestigkeit(>20V/m) ist
geschirmtes Kabel zu verwenden.

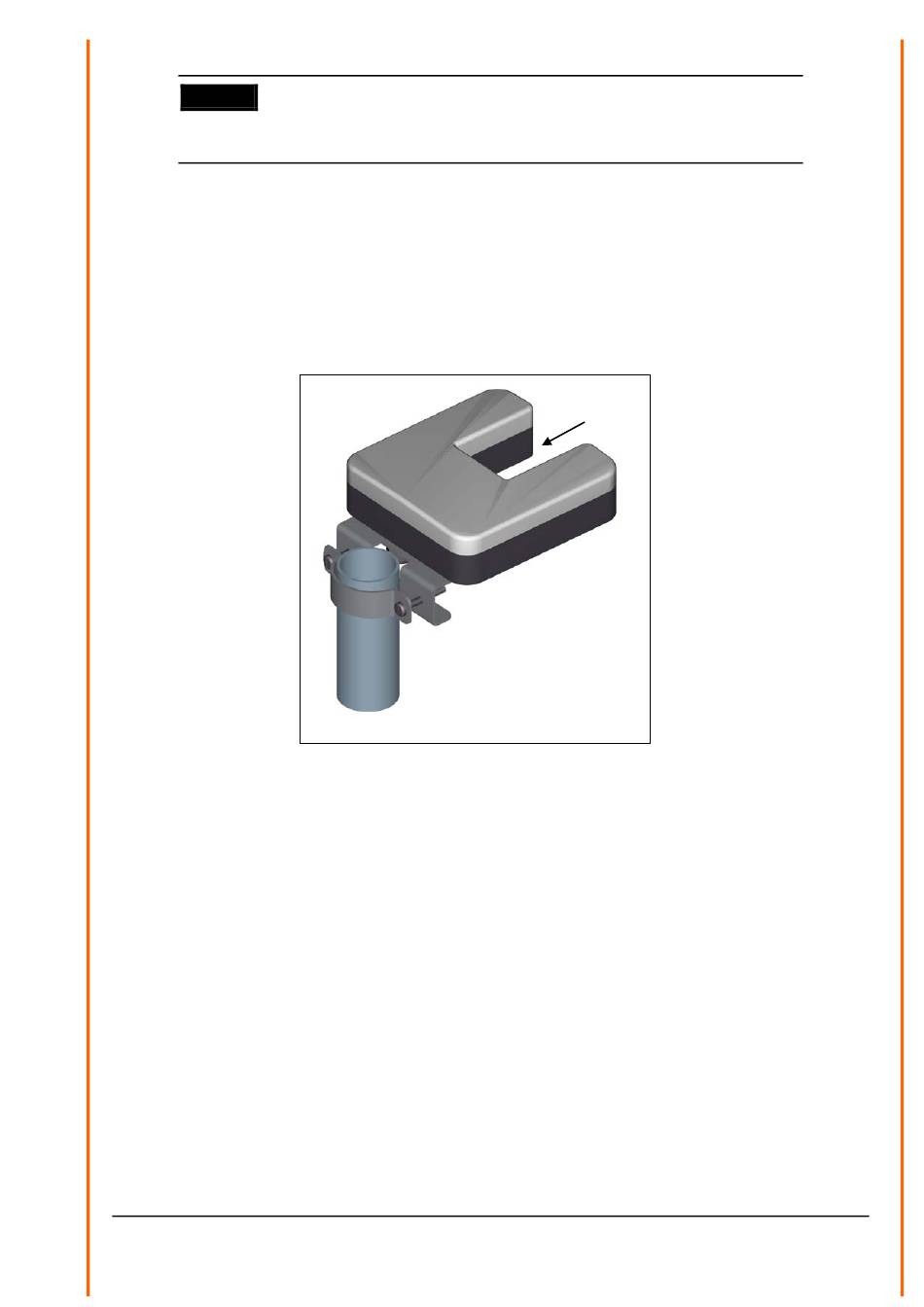

4.1 Mechanische Montage
Die Halterung des Gerätes ist für die Montage an einem Mastrohr ausgelegt. Bei der Montage ist
darauf zu achten, dass der Niederschlag den Sensorbereich ungestört erreicht und das Gerät im
späteren Betrieb keinen starken Erschütterungen oder Vibrationen ausgesetzt ist.
4.2 Elektrische Montage für Niederschlagssensor mit
Kabelverschraubung
Zum elektrischen Anschluss wird der Deckel, mit seinen 5 Schrauben an der Unterseite,
abgeschraubt. Die Anschlussklemmen und die DIP - Schalter zur Einstellung der Ereignisanzahl
und Ausschaltzeiten sind dann frei zugänglich. Der elektrische Anschluss erfolgt gemäß dem
Anschlussschaltbild. Die Kabel werden von unten durch die im Gehäuseboden befindlichen
Kabelverschraubungen geführt und mit den Anschlussklemmen und Schirmanschluss verbunden.
Nach den Verdrahtungsarbeiten sind die Muttern der Kabelverschraubungen sowie die Schrauben
des Deckels gleichmäßig fest mit dem Gehäuse zu verschrauben, damit kein Wasser eindringt. Die
Befestigungsschrauben für den Deckel müssen mit einem Drehmoment von 1 Nm bis 2 Nm
angezogen werden.
Sensorbereich
5 - 12
