A

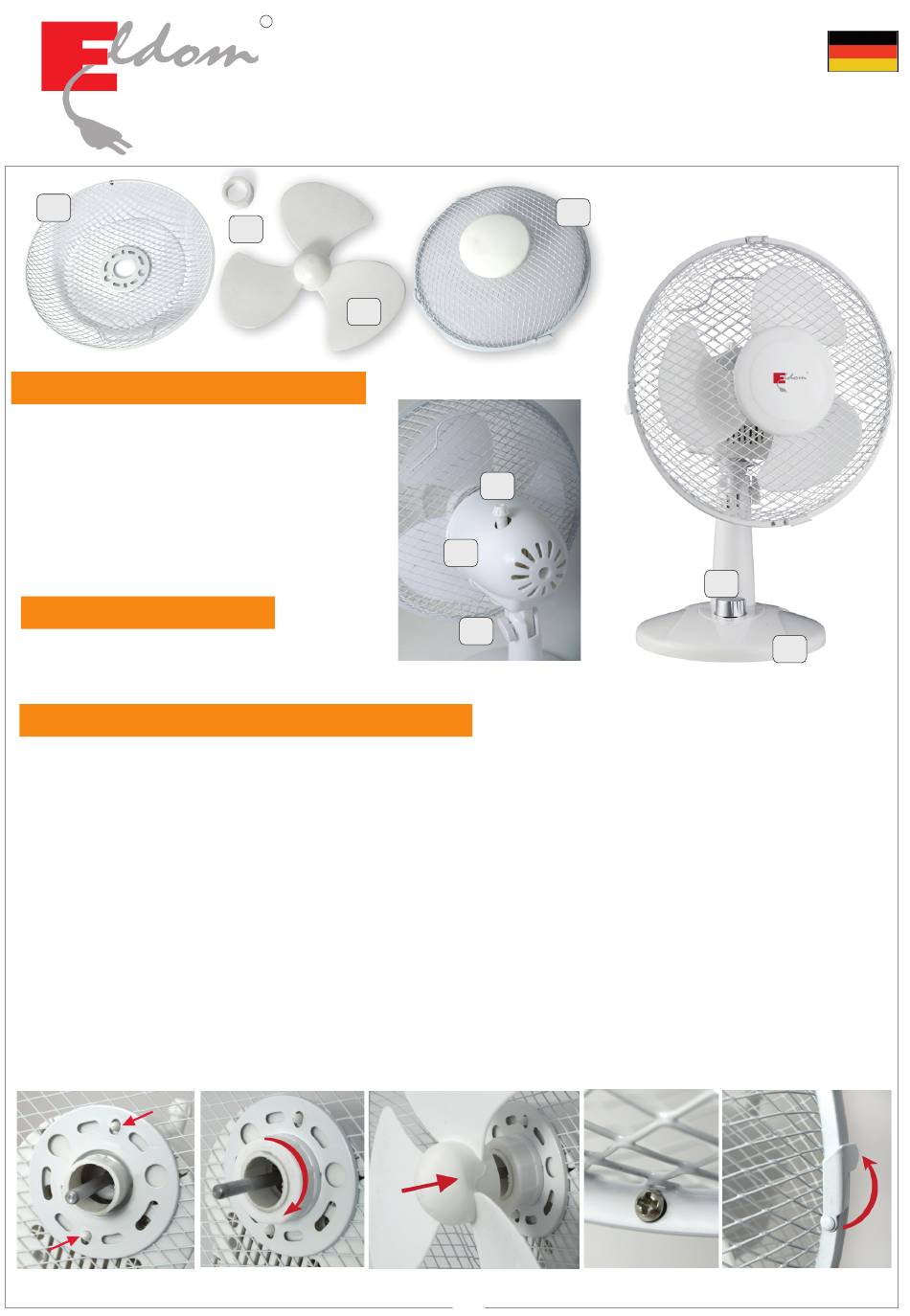

ALLGEMEINE BESCHREIBUNG
A. Hinterer Maschendrahtschutz
B. Sicherungsmutter
C. Gebläseflügel
D. Vorderer Maschendrahtschutz
E. Gehäuse
F. Oszillationsreglerknopf
G. Regulierung der Kopfneigung
H. Ausschalter, 1. und 2. Gang
I. Sockel
TECHNISCHE DATEN
– Leistung: 30W
– Speisespannung 230V ~ 50Hz
GERÄTEMONTAGE UND -GEBRAUCH
Vor dem erstmaligen Gebrauch das Gerät auspacken und Einzelteile zusammenbauen.
– Das Gerät auf einer ebenen und stabilen Fläche platzieren.
– Den hinteren Maschendrahtschutz (A) montieren. Die Öffnungen im Schutz den Federn
am Gehäuse anpassen. Bild 01
– Sicherungsmutter (B) montieren und durch Drehen im Uhrzeigensinne anziehen. Bild 2
– Gebläseflügel (C) auf den Wellenstift aufstecken. Bild 3
– Den vorderen Maschendrahtschutz (D) montieren. Den vorderen und hinteren Maschendrahtschutz
mittels beigefügter Schraube verbinden und mit Klammern absichern. Bild 4 und 5 .
Vor der Ingangsetzung die Gehäuseneigung auswählen. Zu diesem Zwecke
– Knebelgriff (G) lockern
– Die gewünschte Gehäuseneigung (E) auswählen
– Gehäuse durch Anziehen des Knebelgriffs (G) sichern
Vor Ingangsetzung kann auch die Gebläserichtung eingestellt werden.
– Oszillationsreglerknopf (F) herausziehen
– Gehäuse vorsichtig (bis zum Wiederstand) nach links oder rechts drehen.
01
R
B
C
02
BEDIENUNGSEINLEITUNG
TISCHVENTILATOR WL31
F
E
G
03
8
D
H
04
I
. 05
FOT. 2
