Eldom WG51 Bedienungseinleitung

R
A
K
01
02
03
BEDIENUNGSEINLEITUNG
B
C
F
M

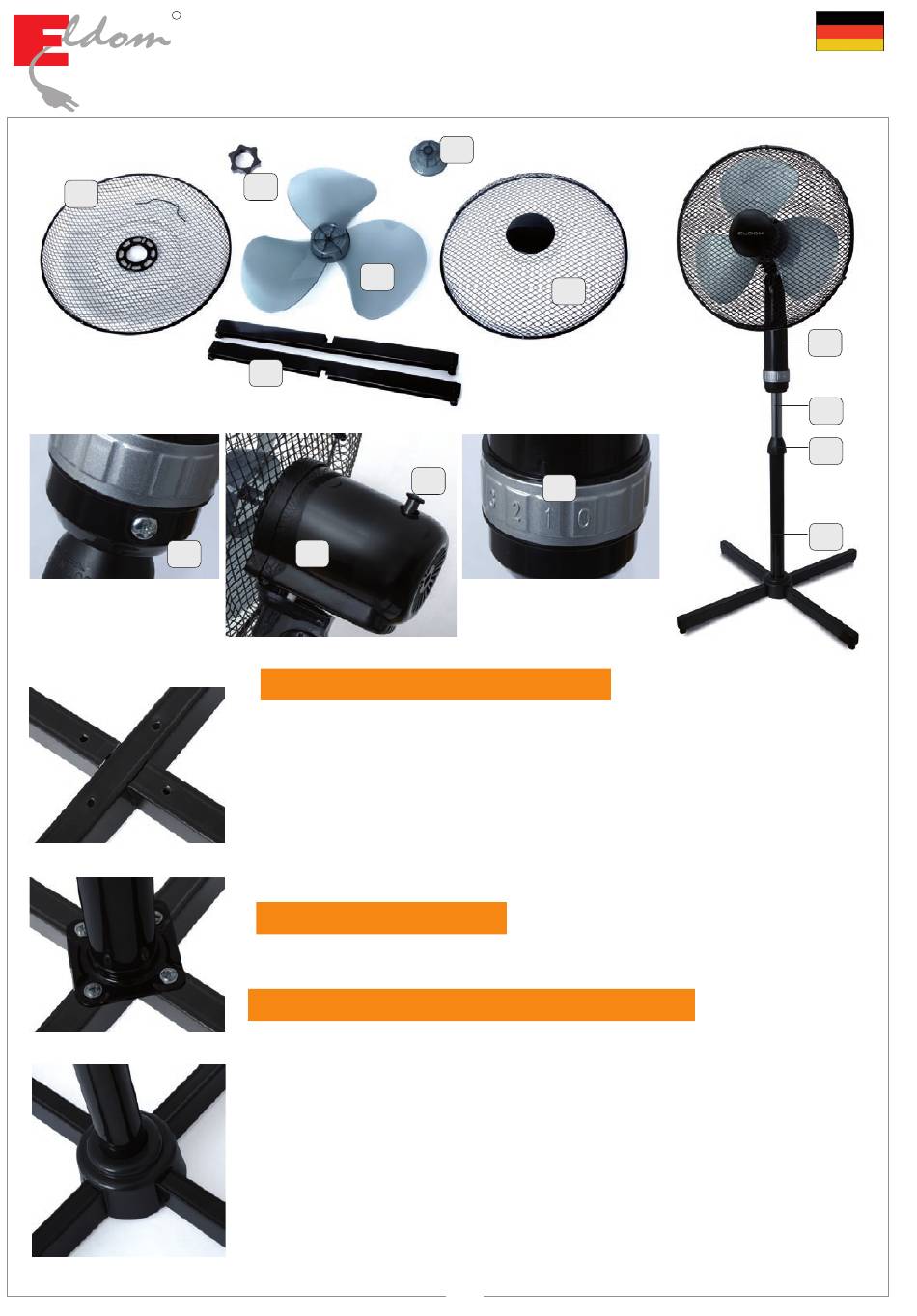

ALLGEMEINE BESCHREIBUNG
A. Hinterer Schutzkorb
B. Mutter
C. Rotorblatt
D. Sicherungsmutter
E. Vorderer Schutzgitter
F. Standfuß
G. Arm
H. Teleskoprohr
I. Höhenverstellung
TECHNISCHE DATEN
– Leistung: 50W
– Speisespannung 230V ~ 50Hz
GERÄTEMONTAGE UND -GEBRAUCH
V o r d e m e r s t m a l i g e n G e b r a u c h d a s G e r ä t a u s p a c k e n u n d E i n z e l t e i l e
zusammenbauen.
– Aus beiden Teilen des Standfußes (F) Schrauben lösen und sie kreuzweise aufeinander
stecken, Bild 01
– Standfüße (F) mit dem Standrohrflansch (J) mittels Schaftschrauben festschrauben,
Bild 02
– Abdeckklappe, die sich auf dem Standrohr befindet, herunterziehen (J), Bild 03
– Arm (G) samt Gehäuse (M) mit dem Teleskoprohr (H) verbinden. Dafür den Arm
auf den Teleskoprohr aufstecken (falls notwendig die Rändelschraube (K) lösen)
und anschließend die Rändelschraube (K) festschrauben.
– Mutter (B, D) vom Gehäuse (M) abschrauben.
– Hinteren Schutzkorb (A) montieren. Die Öffnungen im Schutz den Federn am
Gehäuse anpassen, Bild 04.
– Sicherungsmutter (B) montieren und durch Drehen im Uhrzeigensinne anziehen,
Bild 5.
TISCHVENTILATOR WG51
D
E
L
N
J. Standrohr
K. Rändelschraube
M. Gehäuse
N. Ausschalter 1, 2 und 3 Gang
8
G
H
I
J
