Einstellungen

5 Einstellungen
Gefahr – Stromschlag!
• Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des Gerätes kann trotz Abziehens des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V anliegen.
– Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der
Spannungsversorgung.
– Überprüfen Sie die Platine auf Spannungsfreiheit.

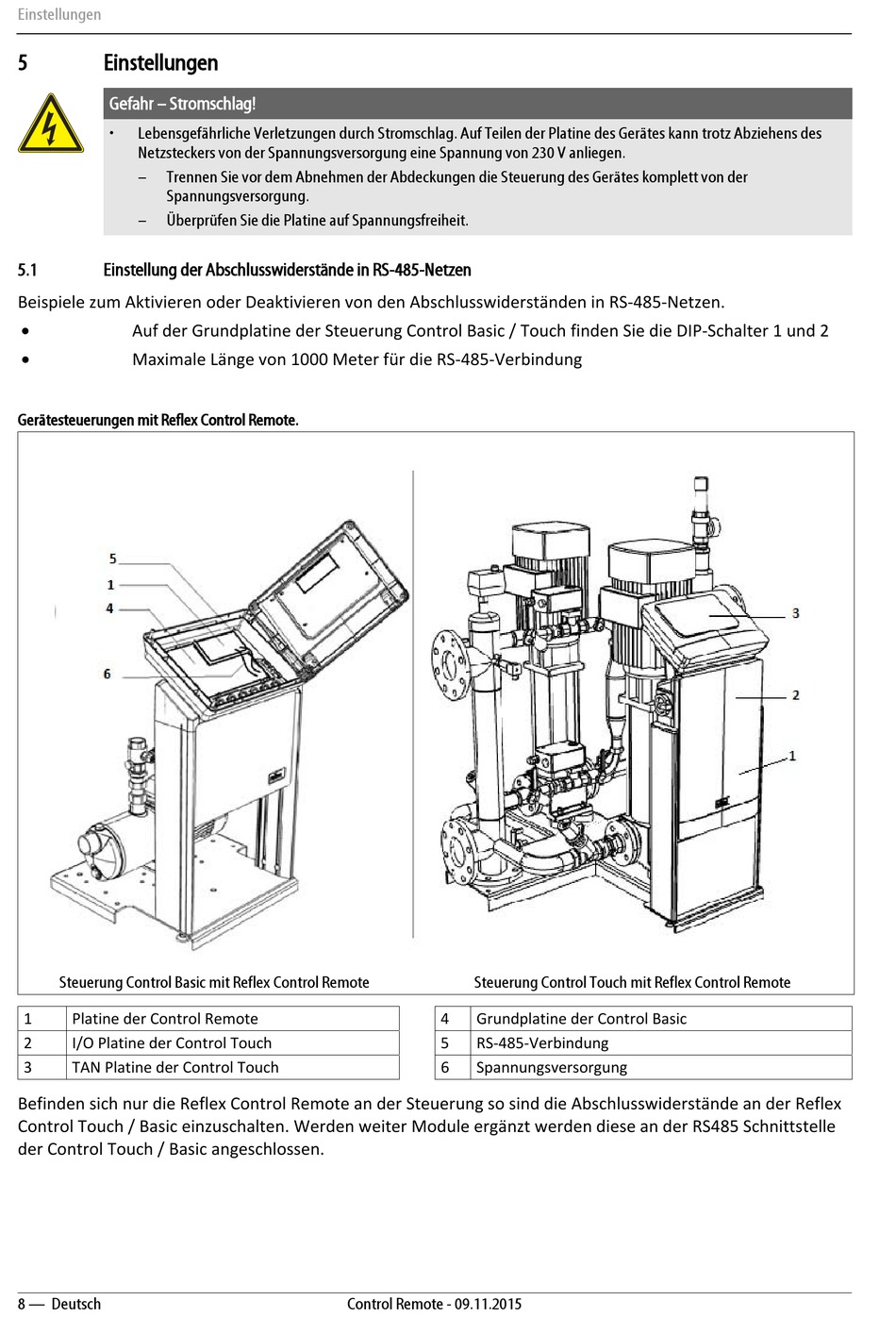

5.1 Einstellung der Abschlusswiderstände in RS-485-Netzen
Beispiele zum Aktivieren oder Deaktivieren von den Abschlusswiderständen in RS‐485‐Netzen.

Auf der Grundplatine der Steuerung Control Basic / Touch finden Sie die DIP‐Schalter 1 und 2

Maximale Länge von 1000 Meter für die RS‐485‐Verbindung
Gerätesteuerungen mit Reflex Control Remote.
Steuerung Control Basic mit Reflex Control Remote
1 Platine der Control Remote
2 I/O Platine der Control Touch
3 TAN Platine der Control Touch
Befinden sich nur die Reflex Control Remote an der Steuerung so sind die Abschlusswiderstände an der Reflex
Control Touch / Basic einzuschalten. Werden weiter Module ergänzt werden diese an der RS485 Schnittstelle
der Control Touch / Basic angeschlossen.
8 — Deutsch
Steuerung Control Touch mit Reflex Control Remote
4 Grundplatine der Control Basic
5 RS‐485‐Verbindung
6 Spannungsversorgung
Control Remote - 09.11.2015
