Anschluss

Gefahr – Stromschlag!
• Lebensgefährliche Verletzungen durch Stromschlag.
– Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird, spannungsfrei geschaltet ist.
– Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder eingeschaltet werden kann.
– Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des Gerätes nur durch eine Elektrofachkraft
und nach elektrotechnischen Regeln durchgeführt werden.
Gefahr – Stromschlag!
• Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des Gerätes kann trotz Abziehens des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V anliegen.
– Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der
Spannungsversorgung.
– Überprüfen Sie die Platine auf Spannungsfreiheit.
4.1

Elektrischer Anschluss

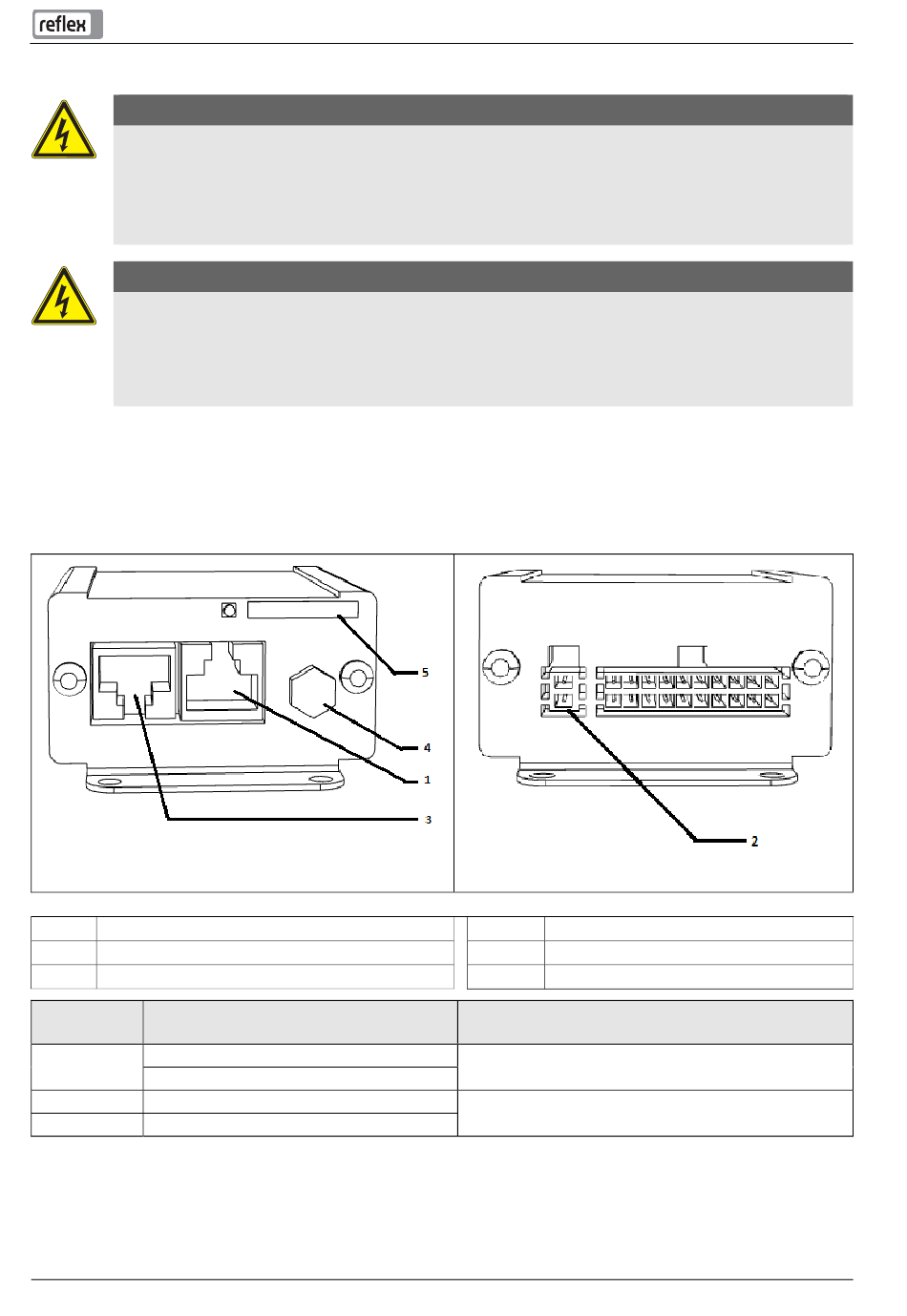

Bei der Reflex Control Remote wird für die Spannungsversorgung ein externes Netzgerät mitgeliefert.
Gehäuse der Reflex Control Remote.
1 RS485 Schnittstelle RJ45 Stecker
2 Klemmen für die Spannungsversorgung
3 LAN Schnittstelle RJ45 Stecker
Klemmen-
nummer
RJ45 RS-485 Signal A (+) gelb/weiß
RS-485 Signal B (-) grün/weiß
1 GND
2 6-30VDC (24V DC)
Signal
Control Remote — 09.11.2015
4 Antennenanschluss (GSM)
5 SIM Karte
6
Funktion
RS-485-Schnittstelle
Spannungsversorgung
Anschluss
