Einstellungen
5.2 Einstellung der Internetverbindung
Um einer Verbindung mit dem Internet herzustellen können zwei Methoden verwendet werden. Für die Kommunikation der
Reflex Control Remote müssen der http- sowie https-Port geöffnet sein.
http-Port : 80 https-Port: 443
5.2.1
Verbindung über LAN

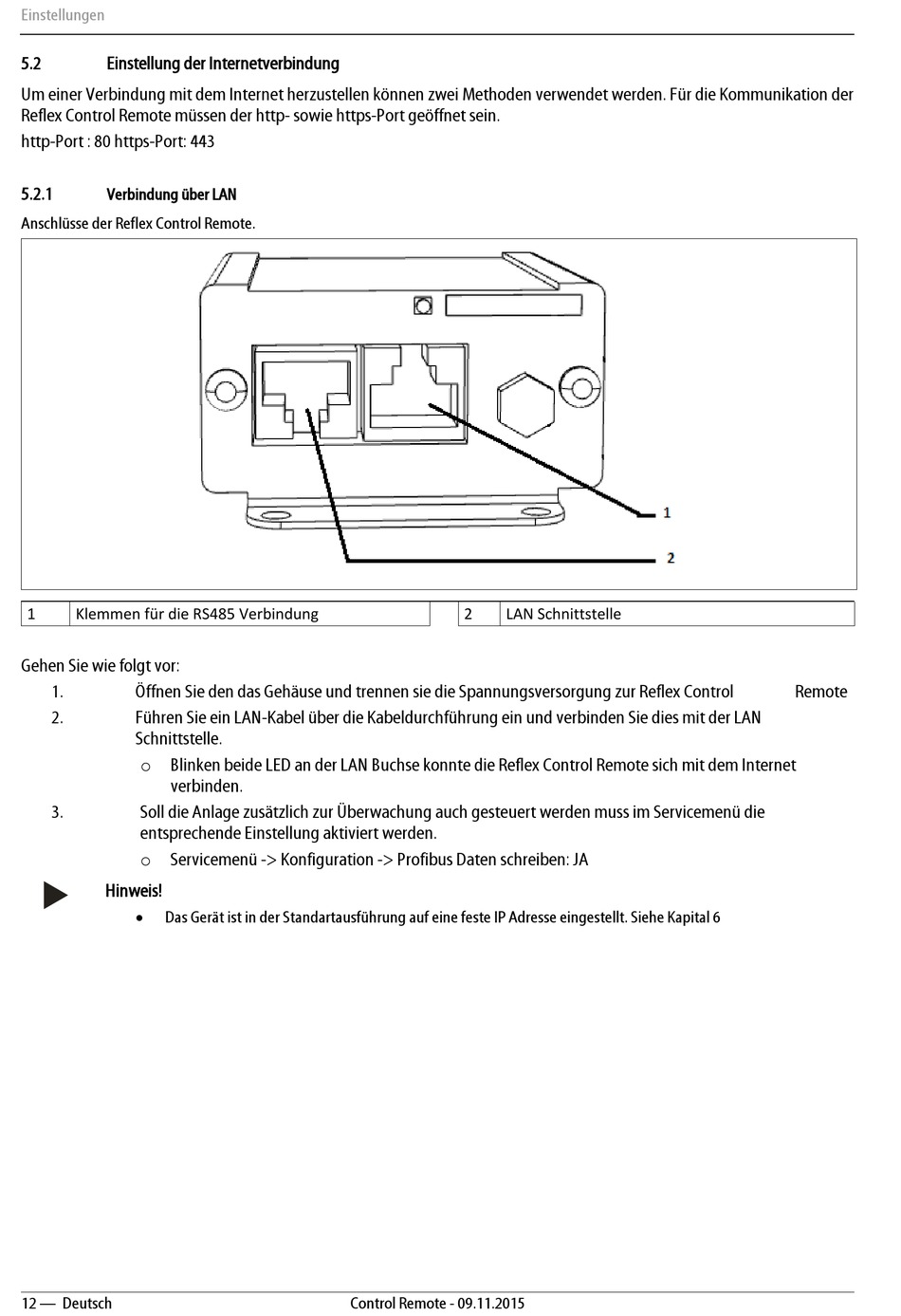

Anschlüsse der Reflex Control Remote.
1 Klemmen für die RS485 Verbindung
Gehen Sie wie folgt vor:
1. Öffnen Sie den das Gehäuse und trennen sie die Spannungsversorgung zur Reflex Control
2. Führen Sie ein LAN-Kabel über die Kabeldurchführung ein und verbinden Sie dies mit der LAN
Schnittstelle.
o Blinken beide LED an der LAN Buchse konnte die Reflex Control Remote sich mit dem Internet
verbinden.
3. Soll die Anlage zusätzlich zur Überwachung auch gesteuert werden muss im Servicemenü die
entsprechende Einstellung aktiviert werden.
o Servicemenü -> Konfiguration -> Profibus Daten schreiben: JA
Hinweis!

Das Gerät ist in der Standartausführung auf eine feste IP Adresse eingestellt. Siehe Kapital 6
12 — Deutsch
2 LAN Schnittstelle
Control Remote - 09.11.2015
