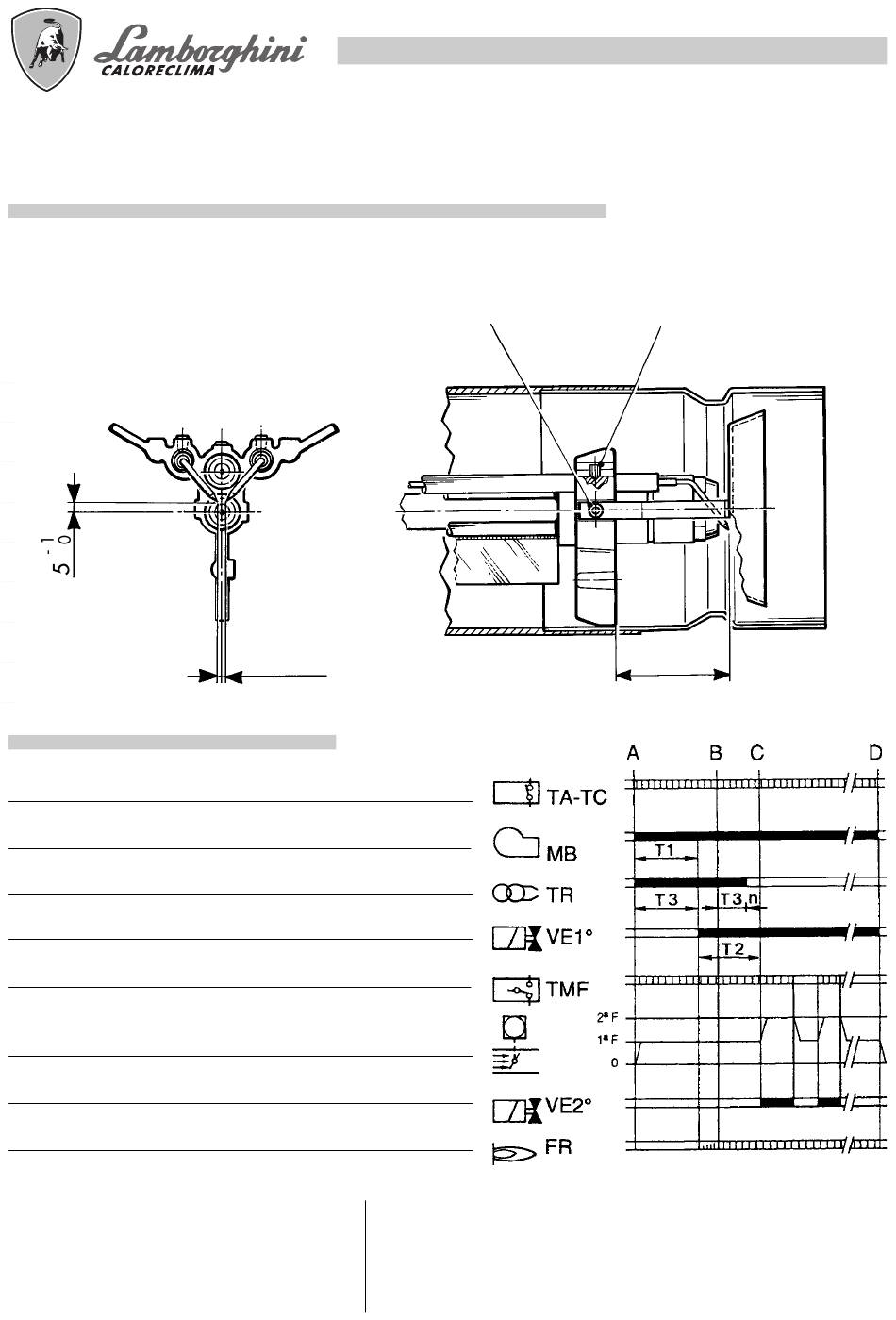

POSITIONNEMENT ÉLECTRODES – ACCROCHE-FLAMME
Après avoir monté le gicleur (ou les gicleurs), vérifier la position des électrodes et de l'accroche-flamme selon
les cotes indiquées (mm). Il est nécessaire de réaliser un contrôle des cotes après chaque intervention sur la
tête.

CYCLE DE FONCTIONNEMENT

Thermostat amb. – chaudière
Moteur
Transformateur
Valve électromagnétique 1
Thermostat modulation
Servocommande air
Soupape électromagnétique 2
Photorésistance
- début mise en marche
A
B - présence flamme
- fin mise en marche
C
C-D - fonctionnement normal
D - arrêt de réglage (TA-TC)
- 0
4
+1
allure
ère
ème allure
5
T1 temps de préventilation
temps de sécurité
T2
T3 temps de préallumage
T3n temps d'après allumage
6
+0
65
+0,5
LOA 44
25 sec.
5 sec.
25 sec.
2 sec.
49
LMO 44
26 sec.
5 sec.
25 sec.
5 sec.
