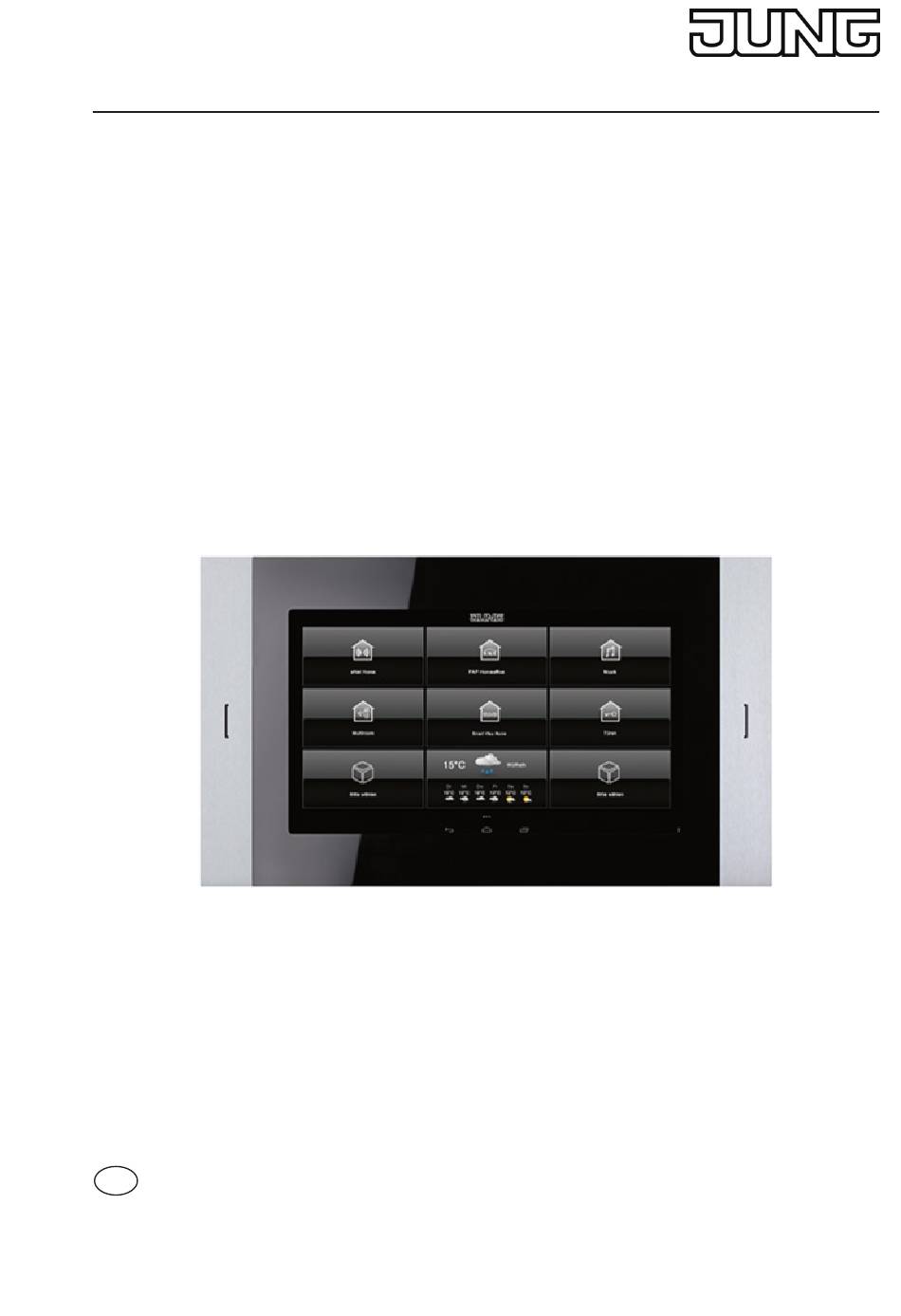

- Seite 1 Smart Control 10, 15, 19 Art.-Nr.: SC 10.1 ALBRECHT JUNG GMBH & CO. KG SC 15.1 Volmestraße 1 SC 19.1 58579 Schalksmühle GERMANY Tel. +49 2355 806-0 Fax +49 2355 806-204 kundencenter@jung.de www.jung.de Produktdokumentation 03/2019...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Montage und Inbetriebnahme ....... 1.1 Sicherheitshinweise und Geräteaufbau ......4 1.1.1 Sicherheitshinweise . - Seite 3 3.4.1 App „JUNG Abfallkalender“ ........
-
Seite 4: Montage Und Inbetriebnahme
1 Montage und Inbetriebnahme 1.1 Sicherheitshinweise und Geräteaufbau 1.1.1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben. -
Seite 5: Montage
1.3 Montage 1.3.1 Information für Elektrofachkräfte GEFAHR Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! 1.3.2 Montage und elektrischer Anschluss Je nach Größe muss das Smart Control in verschiedene Einbaugehäuse montiert werden: SC 10.1 SC 10 EBG SC 15.1... -
Seite 6: Inbetriebnahme
- Display-Steuerung / Lockscreen - System / Zugriff - Passwort-Schutz 1.4.2 Einstellungen öffnen Abb. 3: Einstellungen • JUNG-Logo im Hauptmenü (JUNG Launcher) auswählen. Passworteingabe öffnet sich. • Passwort eingeben. Das voreingestellte Passwort ist „0000“. Einstellungen öffnen sich. 1.4.3 Sprache auswählen Abb. -
Seite 7: Datum Und Uhrzeit Auswählen
1.4.4 Datum und Uhrzeit auswählen Abb. 5: Allgemein / Design – Datum / Uhrzeit • Einstellungen öffnen. • Menü „Allgemein / Design“ auswählen. • Untermenü „Datum / Uhrzeit“ auswählen. • Einstellungen vornehmen: - autom. Datum/Uhrzeit: aktiviert (Datum/Uhrzeit wird von eingestellter Zeitzone übernommen) - autom. -
Seite 8: App-Verknüpfung Im Hauptmenü Erstellen
1.4.6 App-Verknüpfung im Hauptmenü erstellen Abb. 7: App-Verknüpfung • Bereich/Kachel im Hauptmenü lange berühren. Abfrage zu Google Play öffnet sich. • Abfrage abbrechen. App-Liste wird angezeigt. • App auswählen. Abfrage Symbol und Bezeichnung öffnet sich. • Symbol und Bezeichnung ändern oder beibehalten. App-Verknüpfung wird im Hauptmenü... -
Seite 9: Anschlüsse, Bedien- Und Anzeigeelemente
2 Anschlüsse, Bedien- und Anzeigeelemente 2.1 Bedienelemente Gerätevorderseite Abb. 9: Bedienelemente Gerätevorderseite Bezeichnung Funktion Lautsprecher zur Wiedergabe von Signaltönen SDHC-Kartenslot zum Einlesen von Speicherkarten Mikrofon für Türkommunikation Home-Taste um zum Hauptmenü zurückzugelangen Reset-Taste zum Neustarten des Geräts 2.2 Anschlüsse Geräterückseite Abb. -
Seite 10: Bedienung Und Konfiguration
3 Bedienung und Konfiguration 3.1 Geräteeinstellungen Neben den Einstellungen zur Inbetriebnahme des Geräts können zusätzliche Geräteeinstellungen vorgenommen werden. Die Geräteeinstellungen werden über den JUNG Launcher im Hauptmenü aufgerufen. Siehe „Einstellungen öffnen“ im Kapitel Inbetriebnahme. 3.1.1 Einstellungen – Übersicht Menüstruktur - Allgemein / Design... -
Seite 11: Stadt Für Wetterbericht Auswählen Und Wetterbericht Aktivieren/Deaktivieren
Stadt für Wetterbericht auswählen und Wetterbericht aktivieren/deaktivieren Abb. 12: Allgemein / Design – Stadt-Auswahl • Einstellungen öffnen. • Menü „Allgemein / Design“ auswählen. • Untermenü „Stadt-Auswahl“ auswählen. Eingabefenster öffnet sich. • Stadt eingeben. • Eingabe mit Schaltfläche „OK“ bestätigen. Stadt für Wetterbericht ist ausgewählt. Der Wetterbericht kann mit dem Kontrollkästchen im Menü... -
Seite 12: Zeit Für Sidepanel Einstellen Und Sidepanel Aktivieren/Deaktivieren
Zeit für Sidepanel einstellen und Sidepanel aktivieren/deaktivieren Abb. 14: Allgemein / Design – Side-Panel automatisch schließen • Einstellungen öffnen. • Menü „Allgemein / Design“ auswählen. • Untermenü „Side-Panel automatisch schließen“ auswählen. Eingabefenster öffnet sich. • Zeit eingeben. • Eingabe mit Schaltfläche „OK“ bestätigen. Zeit für automatisches Schließen des Sidepanels ist eingestellt. -
Seite 13: Beschriftung Auf Kacheln Einblenden/Ausblenden
Beschriftung auf Kacheln einblenden/ausblenden Abb. 16: Allgemein / Design – Beschriftung leerer Buttons • Einstellungen öffnen. • Menü „Allgemein / Design“ auswählen. • „Beschriftung leerer Buttons“ mit dem Kontrollkästchen auswählen/abwählen. Beschriftung <Anwendung wählen> auf leeren Kacheln im Hauptmenü wird eingeblendet/ausgeblendet. Seitenanzahl für Hauptmenü... -
Seite 14: Gedrückt-Halten-Funktion Aktivieren/Deaktivieren
Gedrückt-Halten-Funktion aktivieren/deaktivieren Abb. 18: Allgemein / Design – Long-Click-Funktion • Einstellungen öffnen. • Menü „Allgemein / Design“ auswählen. • „Long-Click-Funktion“ mit dem Kontrollkästchen auswählen/abwählen. Gedrückt-Halten-Funktion wird aktiviert/deaktiviert. Wenn die Funktion deaktiviert ist, können keine App-Verknüpfungen im Hauptmenü erstellt werden bzw. beste- hende App-Verknüpfungen nicht geändert werden. -
Seite 15: Helligkeitsbereich Des Helligkeitssensors Einstellen
Helligkeitsbereich des Helligkeitssensors einstellen Abb. 20: Display-Steuerung / Lockscreen – Helligkeitssensor – Helligkeitsbereich • Einstellungen öffnen. • Menü „Display-Steuerung / Lockscreen“ auswählen. • Untermenü „Helligkeitssensor“ auswählen. • Ggf. „Helligkeitssensor“ mit dem Kontrollkästchen aktivieren. • Untermenü „Helligkeitsbereich“ auswählen. Einstellungsfenster öffnet sich. •... -
Seite 16: Erfassungsbereich Des Näherungssensors Einstellen
Erfassungsbereich des Näherungssensors einstellen Abb. 22: Display-Steuerung / Lockscreen – Näherungssensor – Erfassungsbereich • Einstellungen öffnen. • Menü „Display-Steuerung / Lockscreen“ auswählen. • Untermenü „Näherungssensor“ auswählen. Das Untermenü „Näherungssensor“ kann nur ausgewählt werden, wenn als Sperrbildschirm „Display aus“ ein- gestellt ist. Siehe Kapitel „Sperrbildschirm auswählen und einstellen“. •... -
Seite 17: Menübereich „System / Zugriff
3.1.4 Menübereich „System / Zugriff“ App für Autostart auswählen Abb. 24: System / Zugriff – App-Autostart • Einstellungen öffnen. • Menü „System / Zugriff“ auswählen. • Untermenü „App-Autostart“ auswählen. App-Liste wird angezeigt. • App auswählen. App wird nach jedem Neustart des Gerätes automatisch gestartet. 17/23... -
Seite 18: Bedienung Über Apps Im Hauptmenü
3.2 Bedienung über Apps im Hauptmenü Das Gerät wird über vorinstallierte Apps bedient. Die Apps müssen über das Hauptmenü gestartet werden. Abb. 25: Hauptmenü (JUNG Launcher) 3.3 Apps für Gebäudeautomation Auf dem Gerät sind Softwareanwendungen für Gebäudeautomation bereits als Apps vorinstalliert. -
Seite 19: App-Konfiguration
Leere Liste für Abholtermine wird angezeigt. • Plus-Schaltfläche für neuen Abholtermin auswählen. Einstellungen für Abholtermin werden angezeigt. Abb. 27: JUNG Abfallkalender – Einstellungen für Abholtermin • Folgende Einstellungen können vorgenommen werden: - Symbol für Mülltonne - Datum für ersten Abholtermin - Zeitintervall zwischen Abholterminen •... -
Seite 20: Abholtermin Ändern
Abholtermin ändern Abb. 28: JUNG Abfallkalender – Liste mit nächsten Abholterminen • App „JUNG Abfallkalender“ im Hauptmenü auswählen. App wird gestartet. Liste mit nächsten Abholterminen wird angezeigt. • Kalender auswählen. Kalender mit Abholterminen wird angezeigt. Abb. 29: JUNG Abfallkalender – Kalender mit Abholterminen •... -
Seite 21: App „System Update
3.4.2 App „System Update“ Werkseinstellungen wiederherstellen Abb. 30: System Update – Wiederherstellung Werkseinstellungen • App „System Update“ im Hauptmenü auswählen. App wird gestartet. • „Gerät auf Werkseinstellungen zurücksetzen“ auswählen. Abfrage zur Wiederherstellung der Werkseinstellungen öffnet sich. • Abfrage mit Schaltfläche „OK“ bestätigen. Werkseinstellungen werden wiederhergestellt. -
Seite 22: Installation Weiterer Apps Über Den App Store
Um den App Store verwenden zu können, müssen Sie darauf achten, dass Ihr Gerät korrekte Uhrzeit- und Datumseinstellungen aufweist. Sind diese Einstellungen nicht aktualisiert, kann sich der App Store nicht verbin- den und zeigt keine Inhalte an. Die Zeit-/Datumsanpassungen können über die Einstellungen im JUNG Launcher durchgeführt werden. (Allgemein / Design – Datum / Uhrzeit) - Cache des App Stores: Sollten keine App-Downloads möglich sein, löschen Sie bitte den Cache des App Stores über die Einstellungen im... -
Seite 23: Reinigung
4 Reinigung i Der Reinigungsmodus wird mit der App „Screencleaner“ gestartet. Geeignete Reinigungsmittel: Wasser, Fettlöser, Glasreinigungsmittel, Alkohol und Isopropanol Nicht zur Reinigung geeignet: Abrasive Tücher oder scharfe Reinigungsmittel • Reinigungmodus starten oder Gerät ausschalten, um Touchscreen zu sperren. • Reinigungmittel oder Wasser auf Tuch auftragen. Nicht direkt auf das Gerät auftragen.
