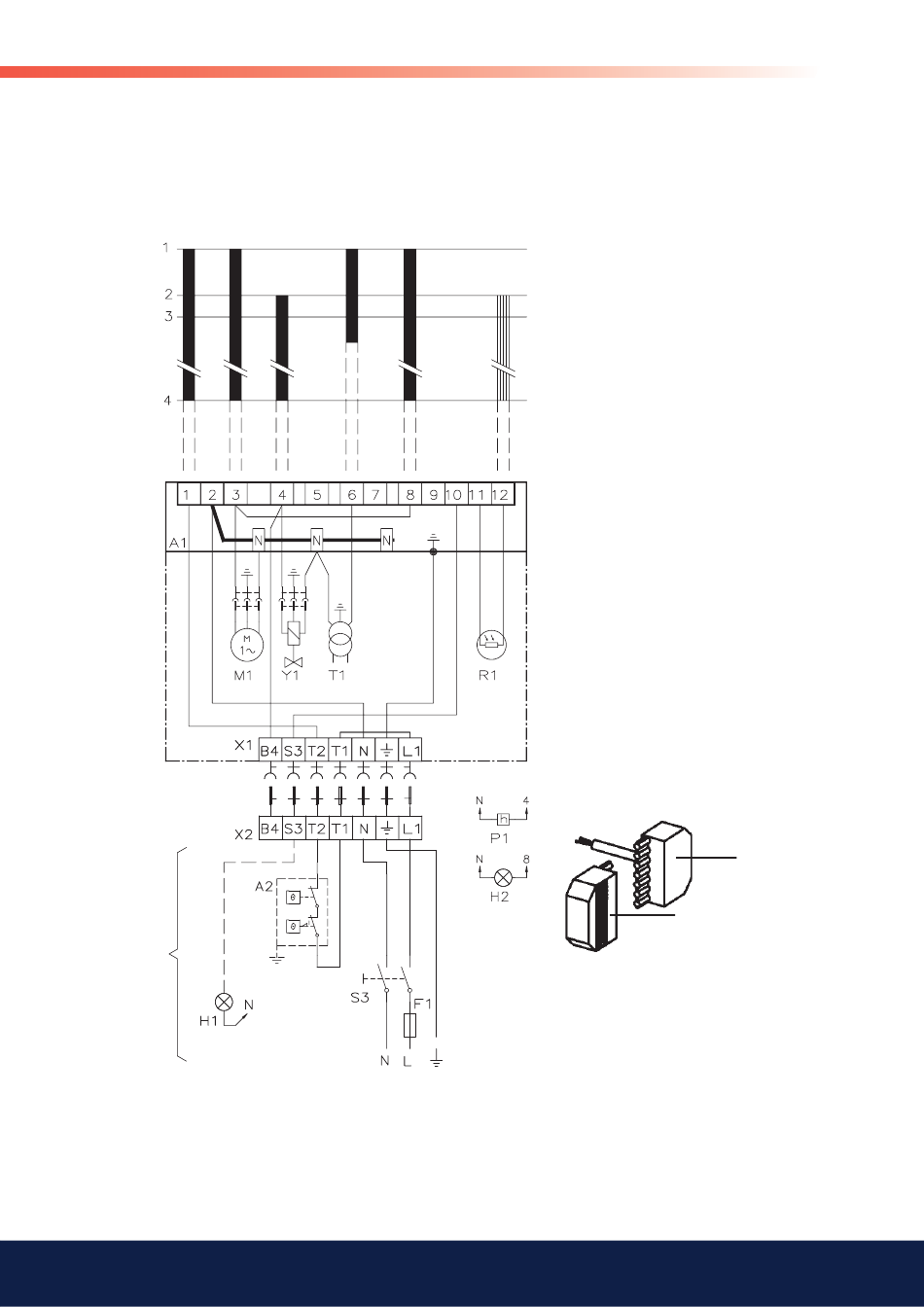

7. ELEKTRISCHE AUSRÜSTUNG
7.1
Feuerungsautomat: LMO 14/24...
*
* Wenn der Kessel keinen Eurostecker (X2) hat, direkt an den mitgelieferten Kontakt
anschliessen. Wenn der Doppelthermostat in Serie an ankommender Phase L1 liegt,
Verbindung zwischen die Klemmen T1 und T2.
Bauteile
A1
Ölfeuerungsautomat
A2
Doppelthermostat
F1
Sicherung, max. 10A
H1
Alarmlampe
H2
Signallampe (wahlweise)
M1
Brennermotor
P1
Betriebsstundenzähler (wahlweise)
R1
Fotowiderstand
S3
Hauptschalter
T1
Zündtransformator
Y1
Magnetventil
X1
Eurostecker, Brenner
X2
Eurostecker, Kessel
Netzanschluss und Sicherung der Anlage
nach den örtlichen Vorschriften.
Äusserer Elektroanschluss
X2
Bentone B30A RME, B40A RME
X1
13
