Inbetriebnahme und Kontrolle

Vorbereitungen

Verbinden Sie L16 SPLIT mit HM SPLIT (Kältemittelrohr
sowie Kabel) und verbinden Sie HM SPLIT mit dem Klima-
tisierungssystem.
Klimatisierungssystem befüllen
1. Sorgen Sie dafür, dass das Manometer (BP5) sichtbar
ist.
2. Schließen Sie einen Schlauch an das Einfüllventil (QM1)
an und öffnen Sie das Ventil, um
3. Nach einiger Zeit kann an Das Manometer (BP5) steigt
an.
4. Ist der Druck auf 0,25 MPa (2,5 Bar) gestiegen, lässt
das Sicherheitsventil (FL2) luftgemischtes Wasser ent-
weichen. Schließen Sie daraufhin das Einfüllventil
(QM1).

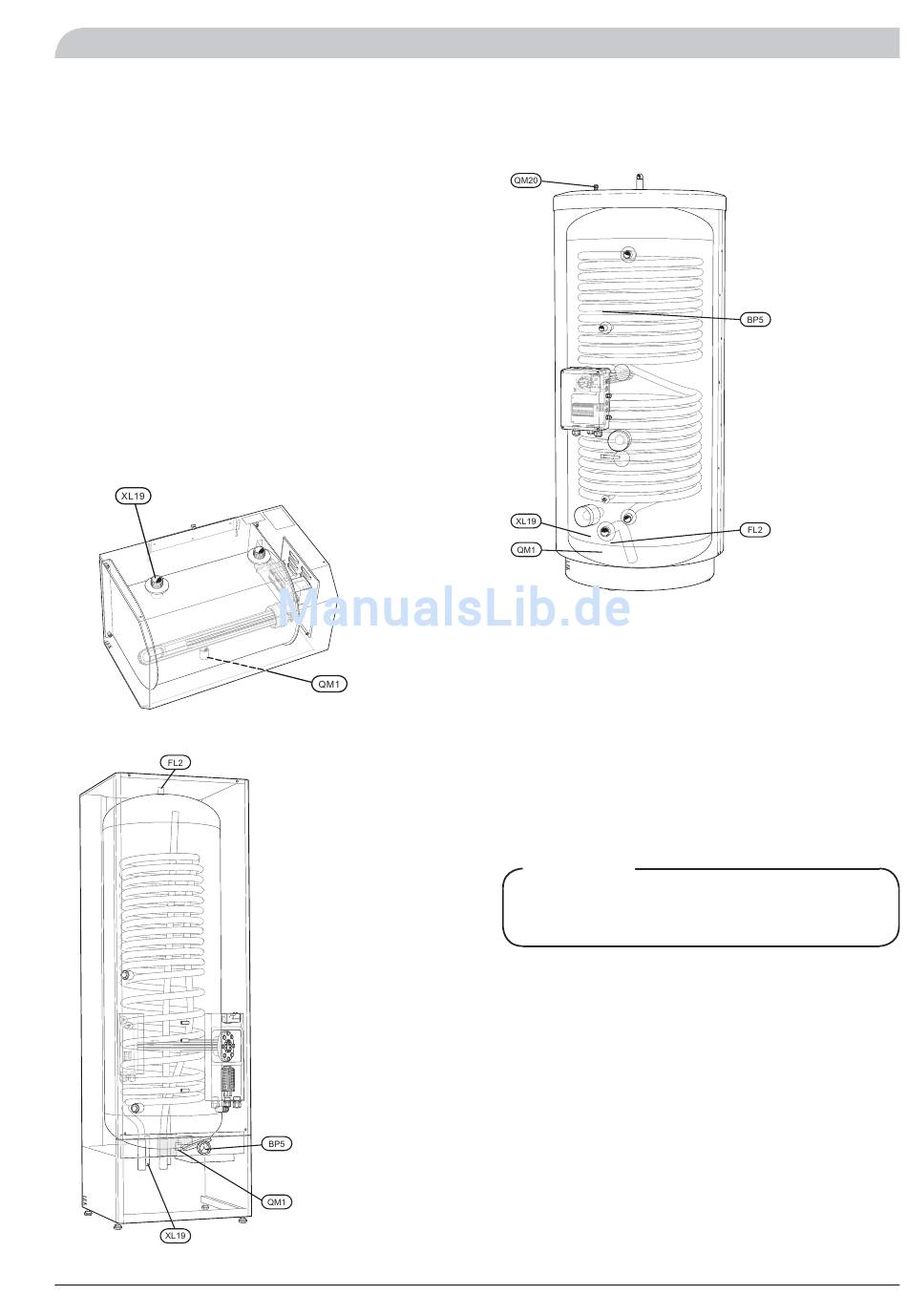

EHZK 90 SPLIT
WWS 300 SPLIT
WWS 500 SPLIT
Klimatisierungssystem entlüften
Entlüften Sie HM SPLIT über das Entlüftungsventil (QM20)
und das restliche Heiz- und Kühlsystem über die jeweiligen
Entlüftungsventile.
Das Befüllen und Entlüften wird so lange wiederholt, bis
sämtliche Luft entwichen ist und die korrekten Druckver-
hältnisse herrschen.
Rohrwärmetauscher Brauchwasser befüllen
Die Befüllung des Rohrwärmetauschers Brauchwasser er-
folgt, indem Sie einen Brauchwasserhahn öffnen.

Inbetriebnahme

HINWEIS!
Starten Sie L16 SPLIT nicht bei Außentemperaturen
von -20°C oder darunter.
1. Kontrollieren Sie, ob der Sicherungsautomat (FA2) in
HM SPLIT eingeschaltet ist.
2. Stellen Sie sicher, dass der Sicherheitstemperaturbe-
grenzer (FD1) nicht ausgelöst hat.
3. Betätigen Sie den Hauptschalter und kontrollieren Sie,
ob der Sicherungsautomat (FA1) in HM SPLIT einge-
schaltet ist.
4. Bringen Sie den Schalter (SF1) in die Stellung "1" (Das
Gerät muss mindestens 6 h unter Spannung stehen,
bevor der Verdichter starten darf).
Wenn der Schalter (SF1) in die Stellung "0" gebracht
wurde, warten Sie mindestens 1 min, bevor Sie ihn
zurück in die Stellung "1" bringen.
5. Wählen Sie den Betriebsmodus "Nur Zusatzheizung",
indem Sie die Betriebsmodustaste 7 s gedrückt halten).
6. Stellen Sie in Menü 7.1 und 7.2 Uhrzeit und Datum
ein.
