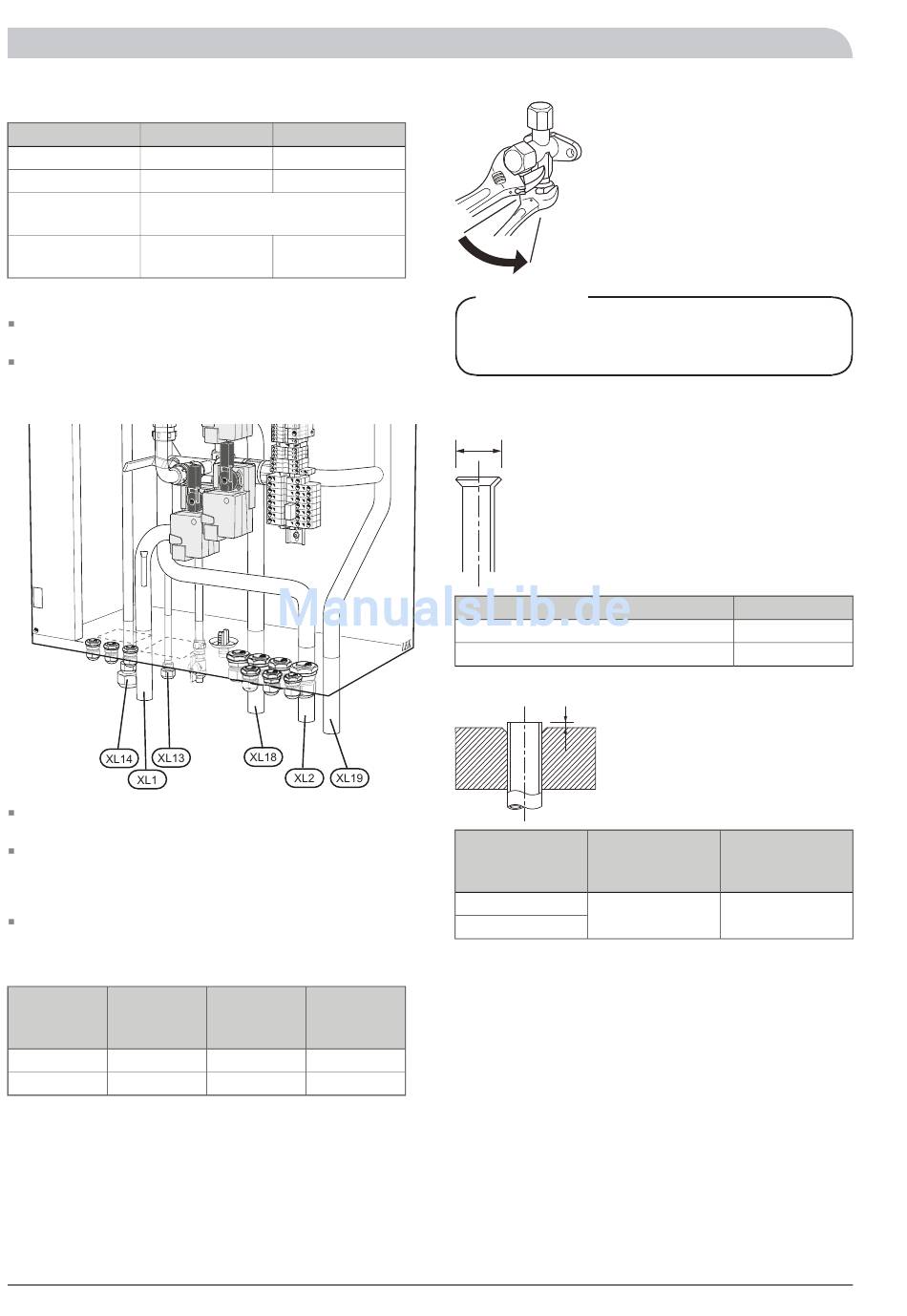

Für den Installateur
Rohrinstallation
Rohrabmessungen und -material
Gasrohre
Rohrabmessungen
Ø15,88 mm (5/8")
Anschluss
Flare - (5/8")
Material
Kupfer Qualität SS-EN 12735-1 oder
C1220T, JIS H3300
Minimale Material-
1,0 mm
stärke
Rohranschluss
Führen Sie die Rohrinstallation mit geschlossenen Ser-
viceventilen (QM35, QM36) aus.
HM SPLIT
Die unten aufgeführte Abbildung zeigt mögliche Rohr-
anschlüsse.
Achten Sie darauf, dass kein Schmutz in die Rohre ge-
langt.
Biegen Sie das Rohr mit einem so großen Radius wie
möglich (mindestens R100~R150). Um Schäden an
Rohren zu vermeiden, sollten die Rohre nur einmal ge-
bogen werden.
Schließen Sie den Flare-Anschluss an und ziehen sie ihn
mit folgendem Drehmoment an. Richten Sie sich nach
dem "Anzugswinkel", wenn kein Drehmomentschlüssel
verfügbar ist.
Außendurch-
Anzugsdreh-
messer, Kup-
moment (Nm)
ferrohr (mm)
Ø9,52
34~42
Ø15,88
68~82
24
Flüssigkeitsrohre
Ø9,52 mm (3/8")
Flare - (3/8")
0,8 mm
Anzugswin-
Empfohlene
kel (°)
Werkzeuglän-
ge (mm)
30~45
200
15~20
300
HINWEIS!
Bei eventuellen Lötarbeiten ist Schutzgas zu verwen-
Flare-Anschlüsse
Erweiterung:
A
Außendurchmesser, Kupferrohr (mm)
Ø9,52
Ø15,88
Abfluss:
B
Außendurchmes-
ser, Kupferrohr
(mm)
Ø9,52
Ø15,88
SPLIT
den.
A (mm)
13,2
19,7
B, mit einem
B, mit einem kon-
R410A-Werkzeug
ventionellen
(mm)
Werkzeug (mm)
0~0,5
0,7~1,3
