Aufstellung
AußenmodulL16 SPLIT
L16 SPLIT wird im Freien auf einer festen Unterlage veran-
kert aufgestellt, vorzugsweise auf einem Betonfundament
mit Bodenstativ in Wandnähe oder mit einer Wandhalte-
rung.
Die Positionierung muss so erfolgen, dass sich die Verdamp-
ferunterkante auf einer Höhe mit der durchschnittlichen
lokalen Schneehöhe befindet. Die Mindesthöhe beträgt
jedoch 200 mm. L16 SPLIT sollte nicht an hellhörigen
Wänden z. B. zu Schlafzimmern aufgestellt werden. Achten
Sie ebenfalls darauf, dass durch die Positionierung der
Wärmepumpe keine Beeinträchtigungen für Nachbarn
entstehen. Die Installation ist sorgfältig auszuführen, damit
an der Wärmepumpe keine Kratzer entstehen.
Bei der Enteisung können große Mengen von Kondens-
und Schmelzwasser auftreten. Sorgen Sie daher für eine
ausreichende Drainage am Aufstellungsort. Stellen Sie si-
cher, dass bei Frostgefahr kein Wasser auf Wege oder
ähnliche Oberflächen laufen kann.

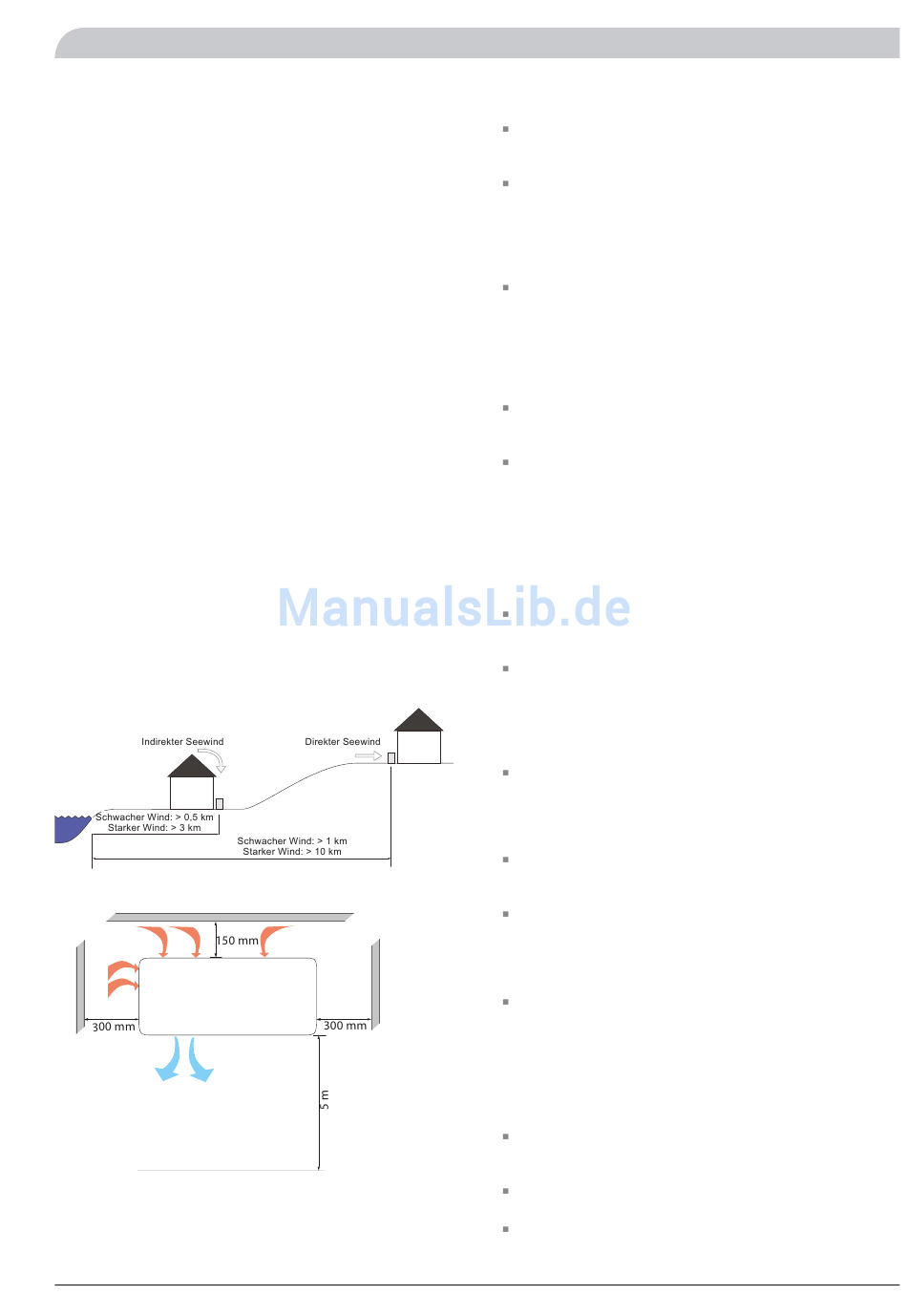

Der Abstand zwischen L16 SPLIT und Hauswand muss
mindestens 150 mm betragen. Stellen Sie sicher, dass der
Freiraum oberhalb von L16 SPLIT mindestens 1 m beträgt.
L16 SPLIT muss immer vor einer dahinterliegenden
Wand aufgestellt werden (eine freie Aufstellung ist
nicht zulässig). Weiterhin ist zu beachten, dass L16
SPLIT windgeschützt aufgestellt werden muss. Andern-
falls werden Leistung und Wirkungsgrad sowie die
Enteisungsfunktion beeinträchtigt.
Achten Sie bei der Wandmontage darauf, dass die Vibra-
tionen nicht auf das Haus übertragen werden. Stellen Sie
ebenfalls sicher, dass Wand und Befestigung das Gewicht
der Wärmepumpe tragen können.
Allgemeine Hinweise für den Installateur
HM SPLIT
Es empfiehlt sich, HM SPLIT in einem Raum mit vorhan-
denem Ablauf zu installieren, vorzugsweise in einem
Hauswirtschaftsraum oder Kesselraum.
HM SPLIT ist mit der Rückseite an der Außenwand eines
geräuschunempfindlichen Raums aufzuhängen, um
Geräuschbelästigungen auszuschließen. Es sollte in je-
dem Fall vermieden werden, das Gerät gegen Wände
aufzustellen, die an Schlafzimmer oder andere Räume
angrenzen, in denen Geräusche störend sein können.
Die Wandhalterung (2-teilig) zum Aufhängen ist an der
Rückseite von HM SPLIT montiert. Verankern Sie den
einen Teil der Wandhalterung mit dafür geeignetem
Material fest an der Wand. HM SPLIT wird anschließend
an der Wand aufgehängt. Sichern Sie HM SPLIT mit den
beiden ursprünglichen Schrauben an der Wandhalte-
rung.
Die Rohrleitungen dürfen nicht an Innenwänden befes-
tigt werden, die an Schlaf- oder Wohnzimmer angren-
zen.
Stellen Sie sicher, dass ein Freiraum von ca. 500 mm vor
und 220 mm über dem Produkt für etwaige zukünftige
Wartungsarbeiten vorhanden ist. Stellen Sie ebenfalls
sicher, dass Platz für eine Rohrverlegung und für die
Ventile unter der Maschine vorhanden ist. Hängen Sie
die Maschine in einer Höhe auf, die eine Displayablesung
ermöglicht.
EHZK 90 SPLIT
Der Speicher EHZK 90 SPLIT sollte in einem Raum mit
vorhandenem Ablauf installiert werden, vorzugsweise
in einem Hauswirtschaftsraum oder Kesselraum.
Der Tank wird mit der Rückkseite an der Außenwand
eines geräuschunempfindlichen Raums aufgehängt, um
Geräuschbelästigungen auszuschließen. Es sollte in je-
dem Fall vermieden werden, das Gerät an Wänden auf-
zustellen, die an Schlafzimmer oder andere Räume an-
grenzen, in denen Geräusche störend sein können.
Verankern Sie die Wandhalterung (beiliegend) mit dafür
geeignetem Material ordentlich an der Wand. Haken
Sie den Speicher an der Wandhalterung ein. Schrauben
Sie die mitgelieferte Schraube in das obere Loch der
Wandhalterung, damit der Speicher sicher hängen bleibt.
Die Rohrleitungen dürfen nicht an Innenwänden befes-
tigt werden, die an Schlaf- oder Wohnzimmer angren-
zen.
Stellen Sie sicher, dass ein Freiraum von etwa 500 mm
vor und 600 mm nach rechts sowie 220 mm über dem
Produkt für Rohrleitungen und zukünftige Wartungsar-
beiten vorhanden ist. Stellen Sie ebenfalls sicher, dass
Platz für ein Ablassventil unter dem Tank vorhanden ist.
Zum Lieferumfang von EHZK 90 SPLIT gehören ein Ma-
nometer, ein Entleerungsventil und ein Sicherheitsventil.
Das Sicherheitsventil (FL2) sollte so nah wie möglich am
Speicher installiert werden. Das Entleerungsventil sollte
am niedrigsten Punkt angebracht werden. Die Platzie-
rung des Manometers (BP5) ist weniger kritisch.
WWS 300 SPLIT, WWS 500 SPLIT
Es empfiehlt sich, den Brauchwasserspiecher in einem
Raum mit vorhandenem Ablauf zu installieren, vorzugs-
weise in einem Hauswirtschaftsraum oder Kesselraum.
Die Unterlage sollte fest sein; vorzugsweise ein Beton-
fußboden oder ein Betonfundament.
Richten Sie die Einheit mithilfe der Stellfüße aus.
