Anschluss Zwischen Hm Split Und Ehzk - Alpha Innotec L16 Split Montageanleitung Und Bedienungsanleitung

und Anschlussklemme (X2) in HM SPLIT per Kabeldurch-
führung (UB2) angeschlossen werden.
HINWEIS!
L16 SPLIT muss geerdet werden, bevor die Kabel
zwischen den Einheiten angeschlossen werden.
Die Kabel sind so anzubringen, dass die Anschluss-
klemme keinen Belastungen ausgesetzt wird.
Die Abisolierlänge für die Leiter beträgt 8 mm.

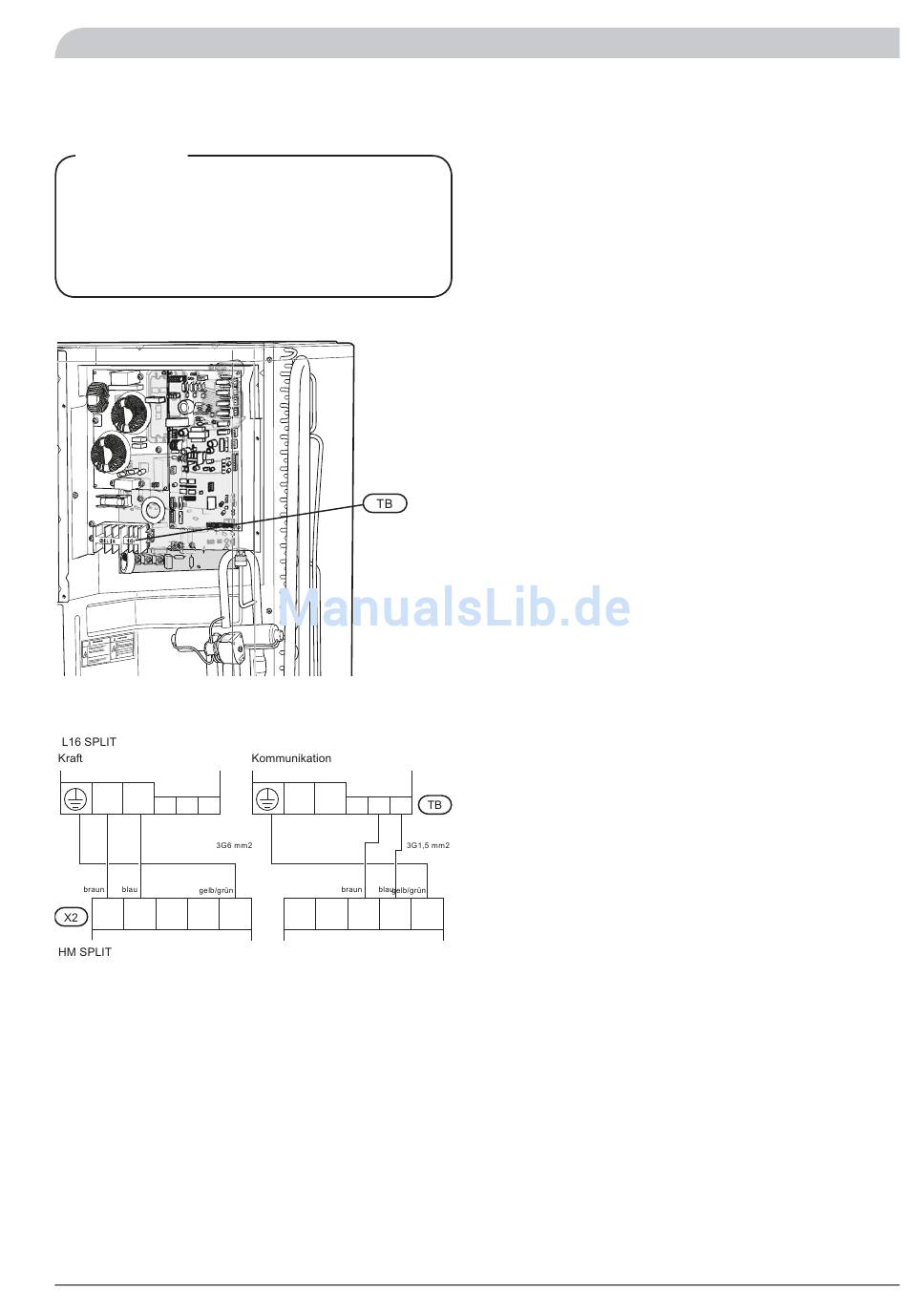

L16 SPLIT
Schließen Sie Phase (braun), Nullleiter (blau) sowie Erdung
(gelb/grün) gemäß Abbildung an:
L N
1 2 3
L N 2 3
N L
1 2 3
PE L N 2 3

Anschluss zwischen HM SPLIT und EHZK 90

SPLIT, WWS 300 SPLIT, WWS 500 SPLIT.
Das Kabel zwischen den Einheiten muss zwischen An-
schlussklemme für die ausgehende Stromversorgung (X4)
in HM SPLIT und Anschlussklemme X100 in EHZK 90 SPLIT,
WWS 300 SPLIT, WWS 500 SPLIT angeschlossen werden.
Die Abisolierlänge für Leiter beträgt 12 mm.
(AMS 1
PE
SPLIT
Für den Installateur
Elektrische Installation
