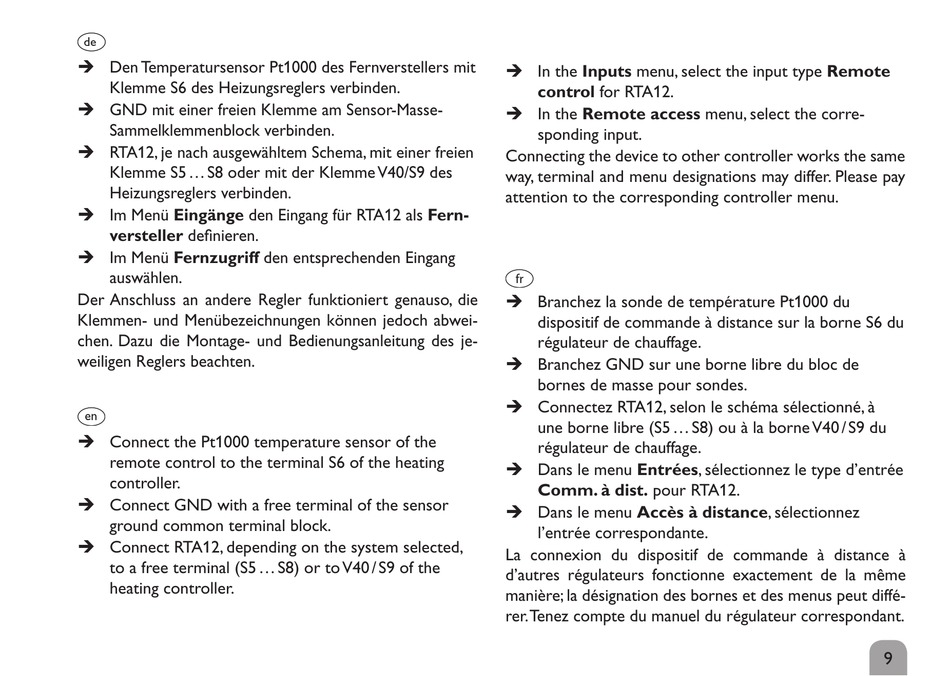

Resol RTA12 Handbuch Seite 9

de
Î Den Temperatursensor Pt1000 des Fernverstellers mit
Klemme S6 des Heizungsreglers verbinden.
Î GND mit einer freien Klemme am Sensor-Masse-
Sammelklemmenblock verbinden.
Î RTA12, je nach ausgewähltem Schema, mit einer freien
Klemme S5 ... S8 oder mit der Klemme V40/S9 des
Heizungsreglers verbinden.
Î Im Menü Eingänge den Eingang für RTA12 als Fern-
versteller definieren.
Î Im Menü Fernzugriff den entsprechenden Eingang
auswählen.
Der Anschluss an andere Regler funktioniert genauso, die
Klemmen- und Menübezeichnungen können jedoch abwei-
chen. Dazu die Montage- und Bedienungsanleitung des je-
weiligen Reglers beachten.
en
Î Connect the Pt1000 temperature sensor of the
remote control to the terminal S6 of the heating
controller.
Î Connect GND with a free terminal of the sensor
ground common terminal block.
Î Connect RTA12, depending on the system selected,
to a free terminal (S5 ... S8) or to V40 / S9 of the
heating controller.
Î In the Inputs menu, select the input type Remote
control for RTA12.
Î In the Remote access menu, select the corre-
sponding input.
Connecting the device to other controller works the same
way, terminal and menu designations may differ. Please pay
attention to the corresponding controller menu.
fr
Î Branchez la sonde de température Pt1000 du
dispositif de commande à distance sur la borne S6 du
régulateur de chauffage.
Î Branchez GND sur une borne libre du bloc de
bornes de masse pour sondes.
Î Connectez RTA12, selon le schéma sélectionné, à
une borne libre (S5 ... S8) ou à la borne V40 / S9 du
régulateur de chauffage.
Î Dans le menu Entrées, sélectionnez le type d'entrée
Comm. à dist. pour RTA12.
Î Dans le menu Accès à distance, sélectionnez
l'entrée correspondante.
La connexion du dispositif de commande à distance à
d'autres régulateurs fonctionne exactement de la même
manière; la désignation des bornes et des menus peut diffé-
rer. Tenez compte du manuel du régulateur correspondant.
9
