4.2 Ventilwechsel
Auswechseln der Ventilteile
Schraube (26,56) demontieren, Handgriff (23)
ist lose
Sicherungsring (22,25) lösen und Ventil (16 -
21, 49 - 55) abnehmen, Teile reinigen, auf Ver-
schleiß überprüfen und in umgekehrter Reihen-
folge montieren.
Das Ventil (16 - 21, 49 - 55) zusammen mit
Sicherungsring (22,25) immer nur komplett aus-
tauschen.
4.3 Kolbenwechsel
Auswechseln der Kolbenteile
Für diese Reparatur muss das Montage-Set vorlie-
gen. Dazu mehr im Anhang A.2 "Liste der Ersatz-
und Verschleißteile" (S. 8).
Messer (36) ausbauen (siehe Kapitel 4.1.1
"Auswechseln der Messer" (S. 8))
Halter (27-35) demontieren
Zylinderrohr (13) mit Hakenschlüssel von
Führung (1) lösen (Rechtsgewinde)
Gehäuse (1) abschrauben und Kolbenstange (7)
mit Kolben (10) in Richtung Führung vst. (1)
schieben
Achtung:
Die Zylinder (1, 13) müssen mit Loctite 542 ge-
sichert sein!
Kolben (10) nur mit Montagekegel und
Spreizhülse montieren - Demontage nur durch
Erwärmen auf 150 °C möglich.
Zylinderrohr in Führung (1) eingeschraubt und
mit Loctite 542 gesichert
Alle Teile reinigen, Pos. 2, 3, 8, 10 und 12 auf
Verschleiß prüfen und in umgekehrter Reihen-
folge montieren.
Pos. 4 gelegentlich prüfen (kaum Verschleiß)
Sämtliche Gleitstellen und Messer (36) mit EFA-Spe-
zielafett einfetten (s. Kapitel 6.1.3 "Schmiermittel
und Hydrauliköl" (S. 11).
4.4 Hydraulikaggregat
Wenigstens einmal im Jahr Ölfüllung ablassen,auf
Verschmutzung kontrollieren und eventuell er-
setzen. (Siehe hierzu Anhang 3.1.3 "Hydraulikag-
gregat" (S. 6) und separate Betriebsanleitung für
das Hydraulikaggregat).
Schmid & Wezel
D 75433 Maulbronn
4.5 Einstellung des Federzuges
Die Feinabstimmung des Federzuges erfolgt über
die PLUS/MINUS-Schraube an seinem Gehäuse (sie-
he Abb. 4).
drehen Sie dazu die Schraube in Richtung
MINUS bis sich das Gerät frei schwebend im
Gleichgewicht (mit der Zugfeder) auf Arbeit-
shöhe befindet
Sollte kein Auszug möglich sein, ist der Federzug
blockiert und eine Neueinstellung ist notwendig:
drehen Sie die Schraube in Richtung PLUS bis
ein Auszug möglich wird und beginnen Sie
erneut mit der Feineinstellung (siehe oben)
5. Instandhaltung
Während des Betriebes kann die Funktion gestört
sein, die Fehlerbehebung ist in den meisten Fällen
aber relativ einfach. In Tabelle 1: "Fehler- und
Störungsliste" sind diese Störungen mit möglichen
Ursachen und resultierenden Behebungsmögli-
chkeiten aufgeführt.
Seite/ Page
9/ 39

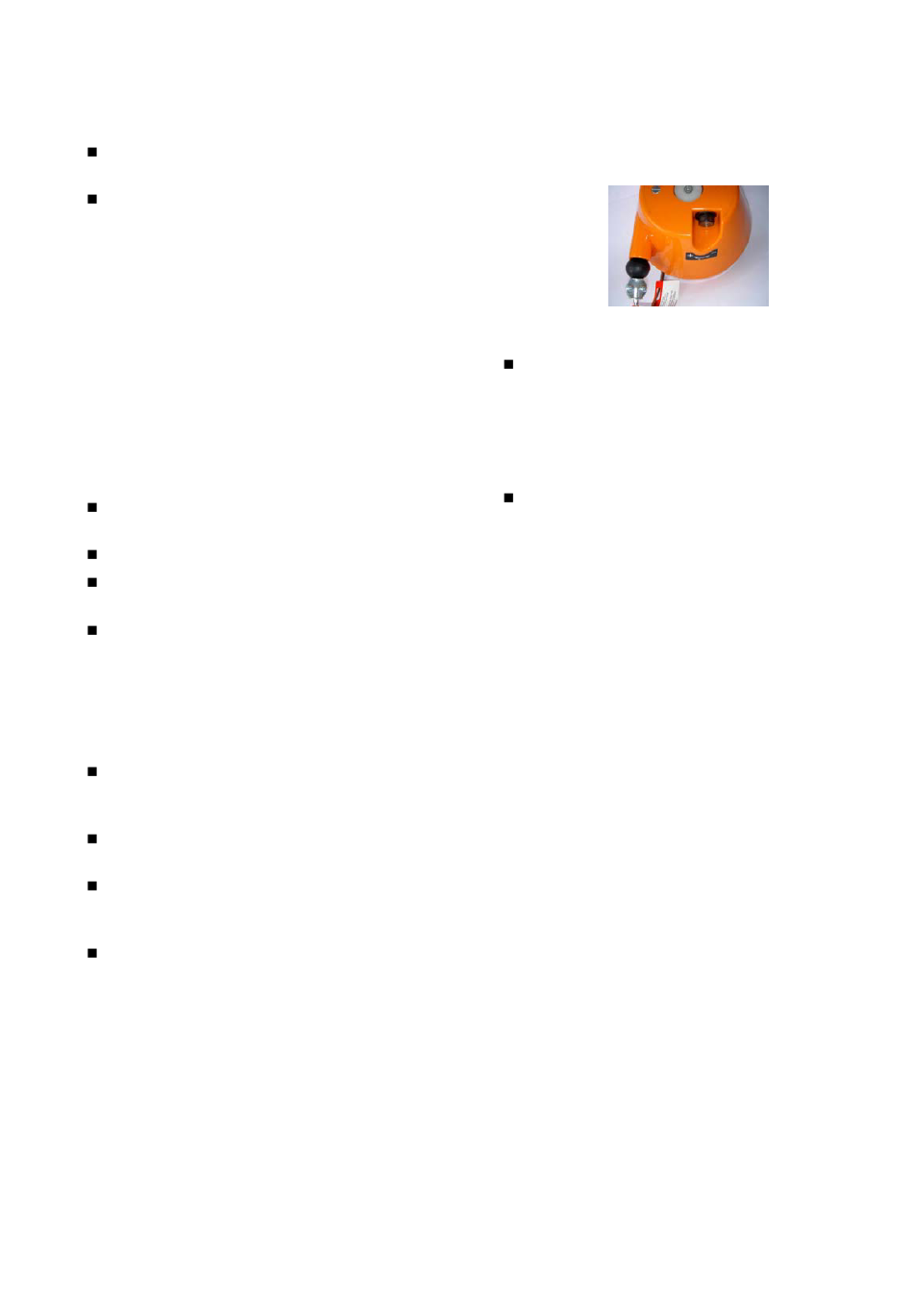

Abbildung 4: Federzug
Ausführung/ Version
05.2007
