7.5

Gniazdo w budynku i zabezpieczenie

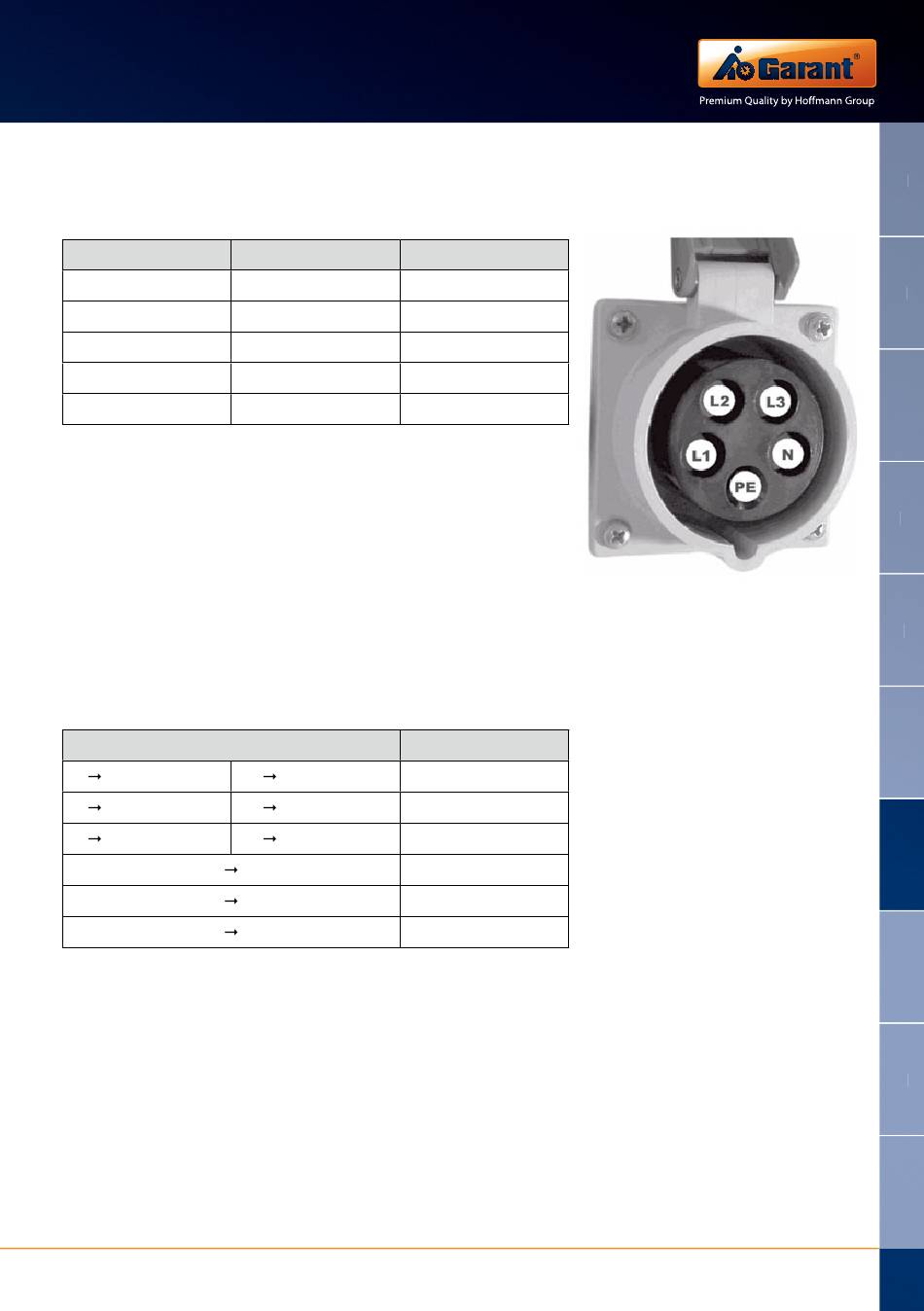

7.5.1 Obłożenie gniazda CEE 16 A:
Oznaczenie styku
L1
L2
L3
N
PE
7.5.2 Napięcia między stykami
Napięcie znamionowe między fazami wynosi 3×400 V (–10 / +10 %)
Napięcia między stykami
N L1
N L2
N L3
L1
L1
L2
Wskazówki ogólne:
 Koniecznie podłączyć przewód zerowy i ochronny PE!
 Jeśli do zabezpieczenia gniazda CEE stosuje się wyłącznik ochronny prądowy,
musi być on 4-stykowy.
Nazwa styku Kolor żyły
faza L1 brązowy
faza L2 czarny/szary
faza L3 czarny
przewód zerowy niebieski
przewód ochronny zielono-żółty
Napięcie w V AC
PE L1
PE L2
PE L3
L2
L3
L3
www.hoff mann-group.com
230
230
230
400
400
400
