Werkseinstellungen
Ab Werk ist folgende Konfiguration voreingestellt:
Physikalische Adresse des Gerätes:
Konfigurierte KNXnet/IP Tunneling Verbindung:
Physikalische Adr. der Tunneling Verbindung:
IP Adressen Vergabe:
Initialer Schlüssel (FDSK)
Security Modus
Zurücksetzen auf Werkseinstellungen
Es besteht die Möglichkeit, das Gerät auf diese Werkseinstellun-
gen zurückzusetzen.
❶
KNX Bus Anschluss
•
KNX Programmiertaster
•
❶
KNX Bus Anschluss
•
❸
Programmiertaster
•
drückt halten
Ein kurzes Aufblinken aller LEDs (
•
siert die erfolgreiche Rücksetzung auf Werkseinstellung.
Schnittstelleneinstellungen in der ETS
In der ETS können Schnittstellen über das ETS Menü „Bus -
Schnittstellen" ausgewählt und konfiguriert werden.
Die ETS kann auf konfigurierte KNX IP Router auch ohne Da-
tenbankeintrag zugreifen. Entspricht die KNX IP Router Konfigu-
ration nicht den Gegebenheiten der KNX Installation, muss diese
über das ETS Projekt konfiguriert werden. Siehe dazu den Ab-
schnitt ETS Datenbank.
Im Auslieferungszustand erfolgt die Zuweisung der IP-Adresse
automatisch über DHCP, d.h. es sind keine weiteren Einstellun-
gen dafür notwendig. Um diese Funktion nutzen zu können,
muss sich ein DHCP-Server im LAN befinden (z.B. haben viele
DSL-Router einen DHCP-Server integriert).

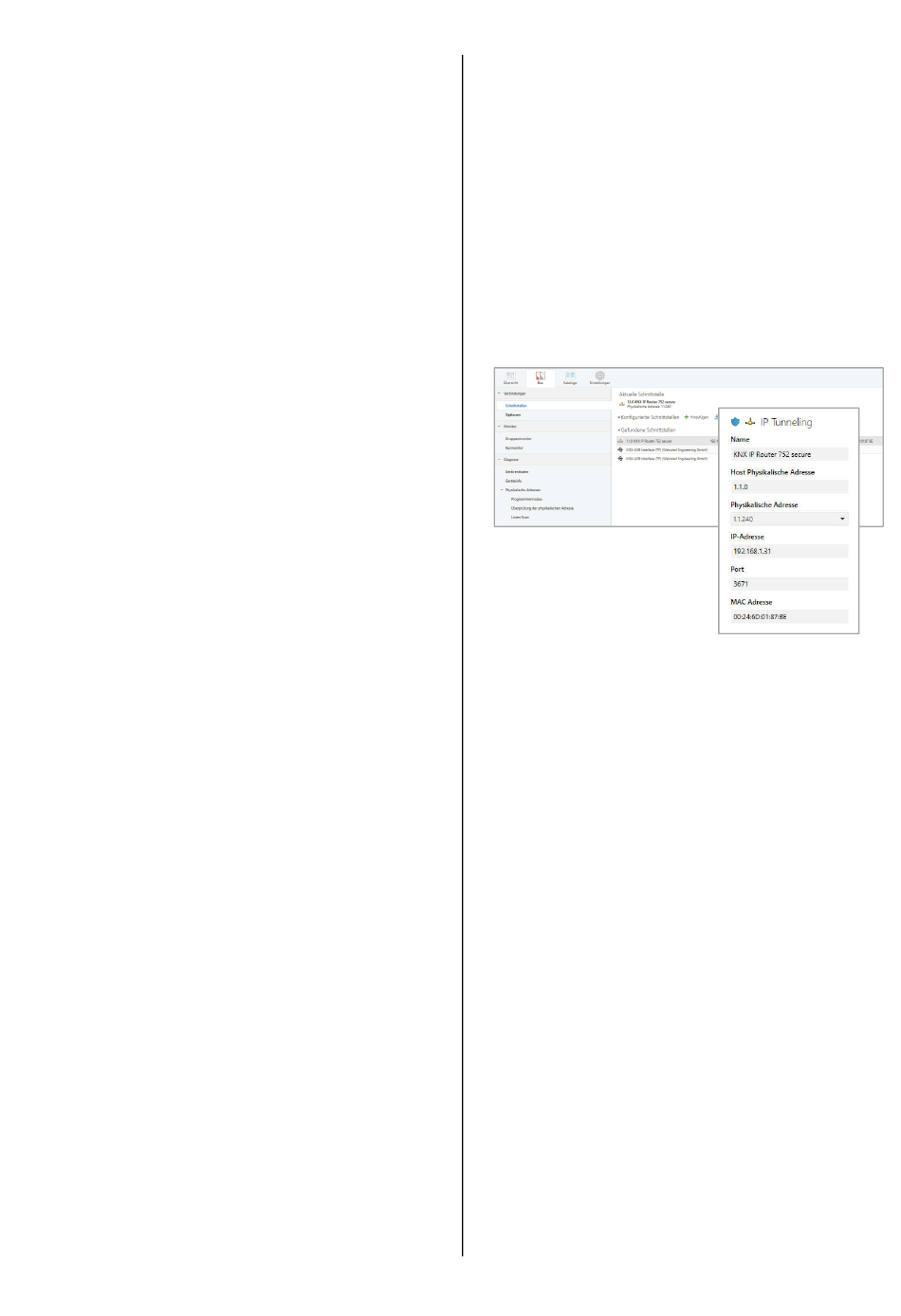

Nachdem der KNX IP Router an das LAN und den KNX Bus
angeschlossen wurde, sollte es von der ETS automatisch im
Menüpunkt „Bus" unter „gefundene Schnittstellen" erscheinen.
Durch Anklicken der gefundenen Schnittstelle wird diese als
aktuelle Schnittstelle ausgewählt. Auf der rechten Seite des ETS
Fensters erscheinen dann verbindungsspezifische Informationen
und Optionen.
Der angezeigte Gerätename und die „Host Physikalische Adres-
se" (physikalische Adresse des Gerätes) kann anschließend
innerhalb des ETS Projekts geändert werden.
Der KNX IP Router 752 secure verfügt wie alle programmierba-
ren KNX Geräte über eine physikalische Adresse, mit der das
Gerät angesprochen werden kann. Diese wird zum Beispiel von
der ETS beim Download des KNX IP Routers über den Bus
verwendet.
Für die Interface-Funktion verwendet das Gerät zusätzliche
physikalische Adressen, die in der ETS eingestellt werden kön-
nen. Sendet ein Client (z.B. ETS) über den KNX IP Router Tele-
gramme auf den Bus, so enthalten diese als Absende-Adresse
eine der zusätzliche Adressen. Jede Adresse ist einer Verbin-
dung zugeordnet. Somit können Antworttelegramme eindeutig
zum jeweiligen Client weitergeleitet werden.
Die zusätzlichen physikalischen Adressen müssen aus dem
Adressbereich der Bus-Linie sein, in der sich der KNX IP Router
©2019 WEINZIERL ENGINEERING GmbH
15.15.0
1
15.15.240
DHCP
aktiv
nicht aktiv
vom Gerät trennen
❸
drücken und gedrückt halten
zum Gerät wieder herstellen
mindesten noch 6 Sekunden ge-
❷❹❺❻
) signali-
befindet und dürfen nicht von einem anderen Gerät verwendet
werden.
Beispiel:
Geräteadresse
1.1.0
Verbindung 1
1.1.240
Verbindung 2
1.1.241
Verbindung 3
1.1.242
Verbindung 4
1.1.243
Verbindung 5
1.1.244
Verbindung 6
1.1.245
Verbindung 7
1.1.246
Verbindung 8
1.1.247
Im Abschnitt "Physikalische Adresse" kann die physikalische
KNX Adresse der aktuell verwendeten KNXnet/IP Tunneling
Verbindung ausgewählt werden.
Die physikalische KNX Geräteadresse sowie die physikalischen
KNX Adressen für die zusätzlichen Tunneling Verbindungen
können innerhalb des ETS Projekts geändert werden, nachdem
das Gerät dem Projekt hinzugefügt wurde.
ETS Datenbank
Die ETS Datenbank (ab ETS 5.7) kann auf der Produkt Website
KNX IP Router 752 secure (www.weinzierl.de) oder im KNX
Onlike-Katalog der ETS heruntergeladen werden.
Wird das erste Produkt mit KNX Security in ein Projekt eingefügt,
fordert die ETS dazu auf, ein Projektpasswort einzugeben.
(Geräteadresse in der Topologie)
(1. zusätzliche Adresse)
(2. zusätzliche Adresse)
(3. zusätzliche Adresse)
(4. zusätzliche Adresse)
(5. zusätzliche Adresse)
(6. zusätzliche Adresse)
(7. zusätzliche Adresse)
(8. zusätzliche Adresse)
Seite 4/9
