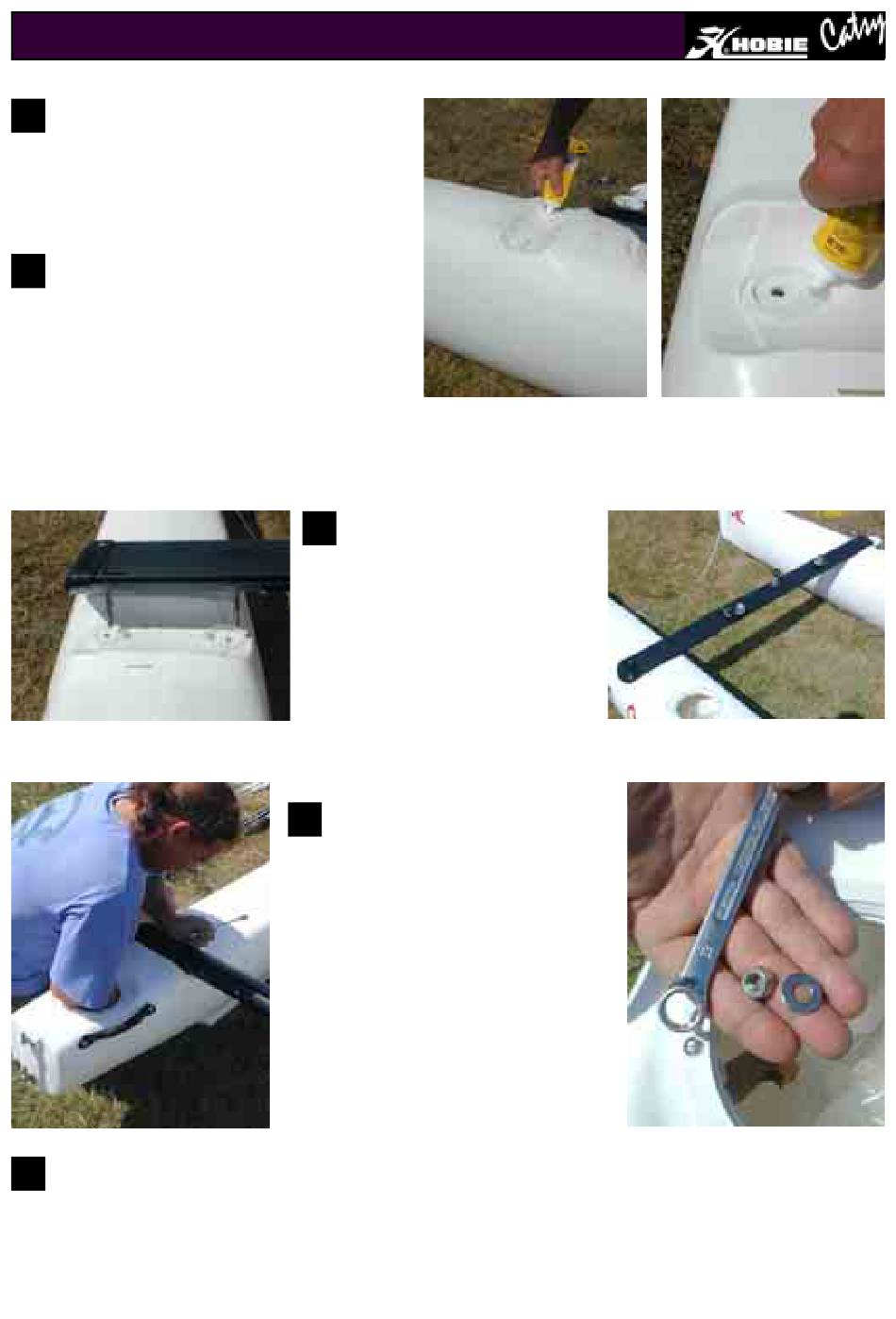

Anbau der Holme

1
Legen Sie die Rümpfe parallel in einem Abstand
von ca. 2 m zueinander auf die Erde. Nehmen Sie
den Vorderholm und lösen Sie die Muttern sowie
Unterlegscheiben von den Bolzen unter dem Vor-
derholm.
2
Heben Sie den rechten Rumpf hoch. Eine Person
hält den Rumpf aufrecht zwischen den Beinen fest.
Während die andere Person die Löcher der Schrau-
ben und Nieten rundherum mit Silikon abdichtet.
5
Wiederholen Sie den gleichen Vorgang auf der anderen Holmseite. Anschliessend nehmen Sie den Achterholm
und beginnen den gleichen Vorgang von Punkt 1 angefangen.
3
Nehmen Sie dann den Vorderholm
und legen Sie ihn auf die im Rumpf ge-
formte Halterung, indem Sie darauf
achten, dass die Trampolinschiene
nach achtern zeigt. Richten Sie die
Schrauben nach den Löchern im
Rumpf aus und drücken Sie leicht
nach unten, damit sich der Holm in der
Halterung festsetzt.
4
Dann gehen Sie mit der Hand in die Ins-
pektionsluke, geben eine Unterlegscheibe
auf den Bolzen und schrauben dann die
Mutter auf den Bolzen. Gut mit dem 13'
Schlüssel anziehen. Danach schrauben
Sie die Sicherungsmutter hinzu und ziehen
diese wieder mit dem Schlüssel fest an.
