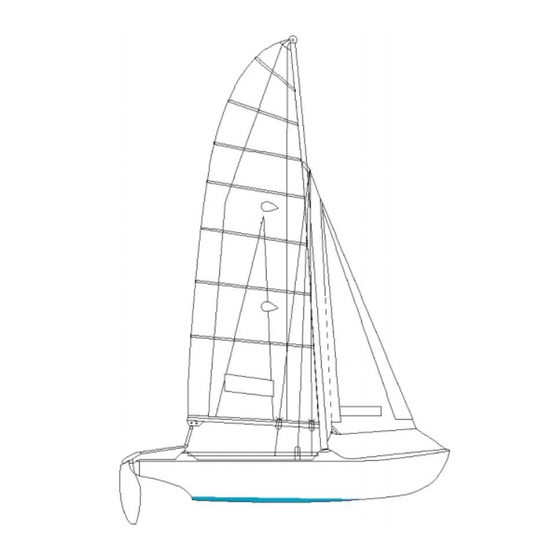

- Seite 1 HOBIE 15 CLUB AUFBAUANLEITUNG HOBIE CAT 15 CLUB...
-
Seite 2: Inhaltsverzeichnis
Vor dem Segeln ....... 17 Vorbereitung vom Mast..10-11 Sicherheit ........ 18 Mastsetzen ......12-13 Notwendiges Werkzeug: 1 x 14’ Schlüssel Es wird empfohlen, den Hobie Cat 1 x 10’ Schlüssel „Club Med“ zu zweit aufzubauen 1 x Kombizange AUFBAUTEILE Kabelbeutel Rümpfe (2) -
Seite 3: Aufbauteile
HOBIE 15 CLUB AUFBAUTEILE KABELBEUTEL Wanten Vorstag Pigtail & Wirbel Trapezkabel Trapezgriff, Stopper u: Gummizug Fockroller TAUWERKTASCHE Großschot(weiß & blau) Fockschot (blau & weiß) Aufrichtleine (weiß) Großfall (weiß & blau) Trampolinleine (weiß) Trapezleinen(2 x weiß & 2 x schwarz) Cunninghamleine (weiß & schwarz) BLÖCKE &... -
Seite 4: Rumpfzusammenbau
RUMPFZUSAMMENBAU HOBIE 15 CLUB Beide Rümpfe parallel zueinander hinlegen, beachten Sie die rechte und linke Seite. Sie finden normalerweise auf der Außenseite des Rumpfes einen Aufkleber, der die Seite angibt. Den rechten Rumpf aufrichten: Während eine Person den Rumpf festhält, legt die andere den Achterholm in die dafür vorgesehene Halterung auf dem Rumpf. -
Seite 5: Trampolin
TRAMPOLIN HOBIE 15 CLUB Schieben Sie den vorderen Trampolins- treifen in die Schiene am Vorderholm ein. Gut zentrieren. Unterscheiden Sie die rechte von der linken Trampolinseite und schieben Sie diese ents- prechend in die Trampolinschiene auf der Hinterseite des Achterholms. Gut bis zur De- ckkante durchziehen. - Seite 6 Trampoline HOBIE 15 CLUB Die lange Trampolinleine nehmen und von hinten nach vorn gehend verschnüren. Gut spannen und sicher befestigen. Die Verschnürung der beiden vorderen Leinen beenden, spannen und Leinen sicher befestigen. Falls sich das Trampolin lockert, muß immer direkt nachgespannt werden. Das Trampolin soll immer stramm sitzen.
-
Seite 7: Ruderanlage
HOBIE 15 CLUB RUDERANLAGE RUDERANLAGE RUDERKOPF oberes Rudergehäuse Die Teile der Ruderanlage Ruderarm sind mit roten (links) und grü- nen (rechts) Markierungen gekennzeichnet. Es dürfen Rudernock unteres Ruder- auf keinen Fall verschieden gehäuse gekennzeichnete Teile vermi- scht werden. Schieben Sie den Ruderbolzen durch den Ruderkopf und die Beschläge... - Seite 8 ANLENKSTANGE & PINNE HOBIE 15 CLUB ANLENKSTANGE Verbinden Sie nun die An- lenkstange (1) mit dem Ru- derarm (2). Achten Sie da- rauf, dass die Seiten übe- reinstimmen. Stecken Sie die Schraube durch eine Unterlegscheibe, Kunsts- toffhalbkugel usw., wie es die Abbildung zeigt.
-
Seite 9: Vorbereitung Vom Mast
HOBIE 15 CLUB MASTVORBEREITUNG Die Wantenspannereisen und Wantenwirbel werden mit einem Bolzen und Sicherungsring verbunden und dann am Bugbeschlag befestigt. Achten Sie darauf, dass die Locheisen nach vorn und nach hinten zeigen, so wie es die Abbildung zeigt. Befestigen Sie die beiden Hahnepotkabel am Fockroller: Jetzt wäre es angebracht, etwas... - Seite 10 MASTVORBEREITUNG HOBIE 15 CLUB Nehmen Sie die Teflonscheibe und legen Sie diese in die Mastfußpfanne auf dem Vorderholm. Legen Sie den Mast auf das Boot, mit der Segelschiene nach unten und dem Mast- fuß nahe zur Mastfußpfanne. Etwas Pappe o.ä. unter den Mast geben, damit nichts verkratzt oder beschädigt wird...
-
Seite 11: Mastsetzen
HOBIE 15 CLUB MASTSETZEN Eine Person steht auf dem Trampolin und setzt den Mast in die Mastfußpfanne. Achten Sie da- rauf, dass sich der Haken vom Mastfuß unter dem Bolzen der Mastfußpfanne einhakt. Die zweite Per- son hebt dann den Mast an und geht am Mast ent-... - Seite 12 MASTSETZEN HOBIE 15 CLUB Jetzt spannen Sie das Rigg. Eine Person zieht die Tra- pezkabel runter, während die andere Person die Wanten etwas niedriger im Locheisen verstellt. Achten Sie darauf, dass beide Seiten gleich lang sind. Geben Sie dann den Wantenschutz auf die Wantenspannerlocheisen.
-
Seite 13: Großsegel
HOBIE 15 CLUB GROßSEGEL Das Großsegel ausbreiten und alle Lat- ten in die entsprechenden Lattentaschen einführen. Das Ende mit den Lat- tenbändseln absichern, wie es die Abbil- dung zeigt. Genug spannen, damit die Falten aus den Taschen verschwinden. Stellen Sie das Boot in den Wind . Befestigen Sie nun den Schäkel des Großfalls am Kopf des... -
Seite 14: Großschot-Traveller
GROSS-TRAVELLER HOBIE 15 CLUB Nehmen Sie den CCT Traveller Schlitten und zerlegen Sie ihn. Zuerst den Bolzen und den Ringsplint entfernen. Schieben Sie den Zylinder heraus, indem Sie dazu auf das Ende des Plastikteils drücken. Entfernen Sie den Zylinder und den oberen Teil. -
Seite 15: Großschotführung
HOBIE 15 CLUB GROSS-SCHOTFÜHRUNG Der große Block wird zuerst mit einem Schäkel am Großsegel-Haken befestigt. Der Haken wird selbst am mittleren Loch des Schothorns vom Großsegel befestigt. Der Knarrblock wird am Traveller auf dem Achterholm angeschäkelt. Darauf achten, dass die beiden Blöcke zueinander stehen. -
Seite 16: Vor Dem Segeln
VOR DEM SELGELN HOBIE 15 CLUB Befestigen Sie die Cunningham-Leine am Hals des Großsegels mit einem Pal- stek oder ähnlichem Knoten. Führen Sie dann die Leine um die Cunningham- Klemme und zurück zum Hals. Ziehen Sie kräftig an der Leine um die Falten am Vorliek zu glätten und befestigen Sie... -
Seite 17: Sicherheit
SICHERHEIT & WARNHINWEISE HOBIE 15 CLUB BITTE VOR DEM SEGELN GUT DURCHLESEN ! Ob an Land oder auf dem Wasser, halten Sie sich immer von Stromleitun- " gen entfernt . Der Kontakt vom Mast mit Hochspannungsleitungen kann schwere Verletzungen sogar den Tod verursachen.
