Seite 1

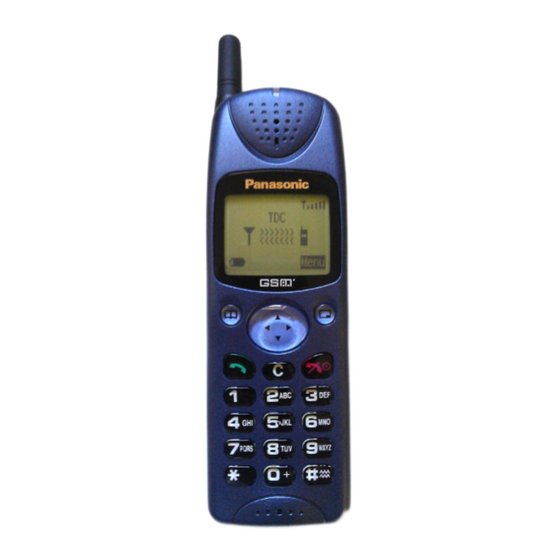

Bedienungsanleitung EB-G520 Digital-Mobiltelefon Hauptgerät Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Vor Inbetriebnahme Wir danken Ihnen für den Kauf des G520 Panasonic-Mobiltelefons. Dieses Mobiltelefon ist für den Betrieb im Global System for Mobile Communication (Globales System für mobile Kommunikation - GSM) ausgelegt. Diese Bedienungsanleitung informiert Sie ausführlich über die Betriebsfunktionen des Hauptgerätes.
Seite 5
An Tankstellen sollte das Gerät ausgeschaltet werden. Bitte schalten Sie das Gerät dort ab, wo der Betrieb von Funkgeräten durch entsprechende Hinweisschilder ganz oder teilweise untersagt ist (etwa in der Nähe von Treibstofflagern, Chemiefabriken oder im Bereich von Sprengarbeiten). Setzen Sie den Akku niemals extremen Temperaturen (über 60°C) aus, und laden Sie das Akku niemals länger als angegeben.
SIM-Chip einsetzen und herausnehmen Der SIM-Chip wird in die Halterung auf der Rückseite des Telefons unter dem Akku eingesetzt. SIM einsetzen SIM entfernen Um den SIM-Chip herauszunehmen, führen Sie die obigen Schritte in umgekehrter Reihenfolge durch.
Akku wechseln Setzen Sie einen vollständig aufgeladenen Akku ein. Wenn der Akku nicht vollständig aufgeladen sein sollte, gehen Sie wie auf Seite 28 "Akku aufladen" beschrieben vor. Schalten Sie zuerst das Telefon aus und legen Sie es mit der Tastenseite nach unten. Akku einsetzen Akku herausnehmen...
Ihr Telefon Anordnung der Bedienelemente Navigationstaste g : – Auf/Ab zum Durchlaufen der Antenne Optionen auf der Hauptanzeige oder Einstellen der Lautsprecher Lautstärke. Links/Rechts zum Durchlaufen der Optionen Leuchte für eingehende im Optionsbereich der Anzeige (siehe "Anzeige" unten). Anrufe/Akku- Auswahltaste B : – Zum Auswählen einer Option im Ladeanzeige Optionsbereich der Anzeige (siehe "Anzeige"...
Seite 9
Anzeige Y Zeigt Roaming (Gastnutzung) in einem ausländischen Netz an. t Leuchtet auf, wenn Rufumleitung eingeschaltet ist. ] Leuchtet auf, wenn der Vibrationsalarm eingeschaltet ist. Hauptanzeige [ Leuchtet auf, wenn alle Ruftöne oder Klingellautstärke abgestellt sind. N Blinkt, wenn eine nicht gelesene Nachricht gespeichert wird, oder leuchtet auf, wenn der Pana Nachrichtenspeicher voll ist.
Grundfunktionen Ein-/Ausschalten F E und Taste gedrückt halten, um das Telefon einzuschalten. Sie hören einen Signalton, und eine Grußnachricht wird angezeigt. F E und Taste gedrückt halten, um das Telefon auszuschalten. Einen Anruf tätigen Vergewissern Sie sich, daß das Telefon eingeschaltet und die Empfangssignalstärke angezeigt ist. 1 F Vorwahl und Rufnummer 00:01 Gespräch...
Auslandsgespräche Die untere Tabelle zeigt die Zeichenzuweisung für die Zeichen, die nicht auf den Tasten angezeigt werden. 1 F 0 und gedrückt halten, bis "+" erscheint. 2 F Internationale Vorwahl oder e zum Durchblättern der abgekürzten Land: Landesnamen. 3 F Ortsvorwahl und Rufnummer 4 F D Menü...
Identifizierung des Anrufers Mit Hilfe dieser Funktion können Sie den Anruf identifizieren und entscheiden, ob Sie ihn annehmen möchten oder nicht. Es werden die Telefonnummer des Anrufers und der Name PETER - wenn dieser im Telefonbuch gespeichert ist - angezeigt. +01234567 HINWEIS: Identifizierung des Anrufers steht nicht immer zur Verfügung.
Automatische Wahlwiederholung Wenn ein Anruf nicht verbunden werden konnte, wird das Telefon Sie fragen, ob Sie die Telefonnummer automatisch erneut wählen wollen. F B wenn "OK" im Optionsbereich angezeigt ist. Wahlwiederh. 00:32 Zum Abbrechen der Wahlwiederholung F B, wenn "Storno" im Storno Optionsbereich angezeigt ist.
Fortgeschrittene Funktionen Bedienungskonzept Die Auswahltaste, Navigationstaste und Anzeige stehen in enger Verbindung zueinander. Drücken der Taste e blättert durch die Optionen auf der Hauptanzeige. Drücken der Taste f blättert durch die Optionen unten rechts auf der Anzeige. Zum Wählen der Option drücken Sie auf B. MFV-Töne Sie können während eines Gesprächs MFV-Töne senden.
Gespräch ins Halten legen/Anklopfen Gespräch ins Halten legen/wieder aufnehmen F B, wenn "Halten" im Optionsbereich angezeigt ist. F B wenn "WieAuf" angezeigt ist. Einen weiteren Anruf tätigen 1 F Rufnummer oder Aufruf aus dem Telefonbuch – siehe “Aufruf einer Rufnummer” Seite 2 F D Der erste Anruf wird damit ins Halten gelegt.
Betrieb während zwei Gesprächen Zwischen Gesprächen wechseln 00:34 Aktueller Anruf F B, wenn "Wechs." im Optionsbereich angezeigt ist. PETER Beenden Sie den momentanen Anruf Gespräch Gehaltener Anruf 1 F f, um "Ende" im Optionsbereich anzuzeigen. Wechs. 2 F B Das Gespräch in Wartestellung wird dadurch wieder aufgenommen. Beide Gespräche beenden...
Speicherfunktionen Notizblock Mit dieser Funktion können Sie während eines Gesprächs Nummern eingeben, die Sie später anrufen möchten. Während eines Gesprächs: F Rufnummer Wenn das Gespräch beendet ist drücken Sie auf D, um diese Nummer zu wählen. Zum Speichern im Telefonbuch F A, während die Nummer angezeigt ist - siehe "Telefonbuch", Seite 15. Speichern der zuletzt gewählten Nummern Telefonnummern, die kürzlich gewählt worden sind, werden in “Zuletzt gewählt”...
Quick Tip zum Anwählen der zuletzt gewählten Nummer Zum Wählen der zuletzt gerufenen Nummer F D D Quick Tip zum Beantworten eines nicht beantworteten Anrufs Wenn die Anzeige zeigt, daß Sie Anrufe erhalten, aber nicht beantwortet haben. 1 F B Die Nummer des letzten Anrufers wird angezeigt.
Automatische Speicherplatzzuweisung Rufnummern können automatisch auf dem niedrigsten freien Speicherplatz abgelegt werden. Dies kann statt Eingabe einer Speicherplatznummer durchgeführt werden. Platz: F B, wenn "Autom." im Optionsbereich angezeigt ist. (1-250) Autom. Speicher-Überschreibschutz Wenn ein bereits belegter Speicherplatz gewählt wurde, werden Sie gefragt, ob die gegenwärtigen Informationen überschrieben werden sollen.
Seite 20
Einsehen Mit dieser Funktion werden Rufnummer und Name gemeinsam oder nur der Name eingesehen. F B, wenn "Sehen" im Optionsbereich angezeigt ist. Aufrufen 1 F f, um "Aufruf" im Optionsbereich anzuzeigen. 2 F B BÜRO GABY Wählen PETER Wenn die gewünschte Rufnummer oder der Name angezeigt ist: Aufruf Eintrag ändern 1 F f, um "Verän."...
Kurzwahl einer gespeicherten Nummer 1 F Speicherplatznummer - die Nullen am Anfang können weggelassen werden. 2 F # 3 F D Festes Rufnummernverzeichnis Das feste Rufnummernverzeichnis ist Teil des Telefonbuches, bietet jedoch erhöhte Sicherheit. Wenn die Sicherheitsfunktion "Festes Rufnummernverzeichnis" eingeschaltet ist, können Sie nur Nummern aus dem festen Rufnummernverzeichnis wählen.
Dienstnummern Ihr Service Provider kann besondere Telefonnummern in den Dienstwahlteil des Telefonbuchs einspeichern. Es ist nicht möglich, die Telefonnummern, die im Dienstwahlteil des Telefonbuchs gespeichert sind, zu ändern. F A und niederhalten F g um die Telefonnummern auf der Dienstwahlliste durchzublättern. Die angezeigte Telefonnummer kann nur aufgerufen oder gewählt werden.
Alphabetische Zeicheneingabe Alphabetische Eingabe wird benutzt, um alphanumerische Zeichen in das Telefonbuch, für Kurznachrichten, Preis pro Einheit und die Begrüßung einzugeben. Die untere Tabelle zeigt die Zeichenzuweisung für die Zeichen, die nicht auf den Tasten angezeigt werden. Taste Zeicheneingabetyp Taste Zeicheneingabetyp Normal Griechischer...
Zusätzliche Funktionen Wenn im Optionsbereich der Anzeige das Wort "Menü" Wenn das Telefon in die wahlweise erhältliche erscheint, erhalten Sie durch der Auswahltaste ein Menü Kfz-Halterung eingesteckt ist, ist die Tastensperre der Funktionen Ihres Telefons. Um eine Funktion deaktiviert. auszuwählen, drücken Sie auf die Auf/Ab-Taste e, so Notrufe können weiterhin durchgeführt werden.
Bevor Sie selbst eine Nachricht senden können, müssen nach Kurzname in alphabetischer Reihenfolge. Beim Sie zuerst die Nummer der Nachrichtenzentrale in die Durchblättern nach Name werden Sie durch Drücken Parameter eingeben. Diese Nummer erhalten Sie von einer Buchstabentaste zum ersten Eintrag mit diesem Ihrem Dienstanbieter.
Seite 26
Wenn eine Nachricht gesendet oder gelöscht wurde, wird Wurde Ihre Nachricht erfolgreich gesendet, erhalten Sie sie in der Sendeliste gespeichert. eine Bestätigung, wenn die Option”Bericht" auf "Ja" gesetzt wurde. Mit der Funktion "Eingeben" können Sie eine neue Nachricht erstellen und entweder senden oder in der Die Nachrichtenzentrale ist möglicherweise in der Lage, die Nachricht in das vom Protokoll vorgegebene Format, Sendeliste speichern.
Seite 27
“Anrufer Identifizierung” läßt Sie den Status der Rufdienst Anruferindentifizierung überprüfen. Das Telefon muß bei einem Netzwerk angemeldet sein. Anrufe Letzter Ruf Durch die Rückhaltung Ihres ID ist es möglich, Alle Rufe Anklopfen nachzuprüfen, ob Sie Information über die ID-Anrufer Rufnummeridentifizierung senden, wenn Sie ein Anruf ID-zurückhalten ausführen.
Sperrcode: Regelt die Sicherung Ihres Telefons - Rufumleitung Telefonsperre. Werkseinstellung auf "0000". Rufumleitung Gespräche PIN: Zur Sicherung des SIM-Chips. Faxrufe PIN2: Zur Sicherung des festen Rufnummernspeichers Datenrufe und des Gesprächsgebührenzählers. Alles löschen Wir empfehlen Ihnen, Ihre Sicherheitscodes auswendig Status zu lernen. Wenn Sie einen Code vergessen sollten, wenden Sie sich an Ihren Fachhändler für den Sperrcode Wenn die Rufumleitung eingeschaltet ist, erscheint auf und an Ihren Dienstanbieter für PIN und PIN2.
drücken Sie auf B. Ihre PIN-Nummer kann geändert Wenn der Suchmodus auf “Automatisch” eingestellt ist, werden, indem Sie auf B drücken, wenn “Ändern” auf durchsucht das Telefon die Liste bevorzugter Netze und dem Optionsfeld der Anzeige erscheint. wählt automatisch ein Netz. Wenn der Suchmodus jedoch auf “Manuell”...
Seite 30
Sie können die für Nachrichten auf der Anzeige Sie können einen persönlichen Gruß einprogrammieren, veränderte Sprache ändern. der beim Einschalten des Telefons angezeigt wird. Siehe "Alphabetische Zeicheneingabe" Seite 20. Im Menü Ruftöne können die Tasten-, Klingel – und Warntöne (mit der Ausnahme des Warntons für Die Helligkeit der Hintergrundbeleuchtung kann geändert schwache Batterie) abgestellt werden.
Akku Ablesen der Akkuanzeige Schwacher Akku Wenn der Akku beinahe entladen ist, erklingt ein Warnton und auf AKKU LEER! der Anzeige blinkt die Meldung NACHLADEN "AKKU LEER". Kurz nach dem Warnton schaltet sich das Telefon automatisch aus. Laden Sie den AC-Adapter Akku vollkommen auf oder ersetzen Sie ihn mit einem bereits aufgeladenen Akku.
Pflege und Wartung Wenn Tasten gedrückt werden, kann das Vermeiden Sie es, das Gerät direkter Telefon laute Töne von sich geben. Halten Sie Sonneneinstrahlung und feuchten, staubigen also das Telefon nicht direkt ans Ohr, wenn Sie oder heißen Bedingungen auszusetzen. die Tasten bedienen.
Weitere Informationen Glossar Zwei-Ton Multifrequenz-Töne gestatten die Verbindung mit computerisierten MVF-Töne Telefonsystemen, Voice-Mailboxes etc. Global System for Mobile Communications. Dieser Begriff bezeichnet die fortschrittliche digitale Technologie Ihres Telefons. Inland Land, in dem Ihr Inlandnetz betrieben wird. Inlandnetz Das GSM-Netz, bei dem Sie als Teilnehmer angemeldet sind. Netzbetreiber Unternehmen, das ein GSM-Netzwerk betreibt.
Seite 34
Dienstanbieter Das Unternehmen, das Ihnen Zugang zum GSM-Netz bereitstellt. Subscriber Identity Module (Teilnehmer-Identitätsmodul). Eine kleine, “intelligente” Karte zum Speichern teilnehmerspezifischer Daten, wie z.B. Telefonbuch und Kurznachrichten. Wird von Ihrem Dienstanbieter geliefert. Fehlersuche Wenn eine der folgenden Funktionsstörungen weiterhin bestehen bleibt, wenden Sie sich bitte an Ihren Fachhändler.
Seite 35
Problem Ursache Abhilfe Für optimale Leistung Akku immer verwenden, bis Warnung “Akku leer” aufleuchtet, und dann vollständig aufladen. Die Akku-Betriebsdauer wird Kurze Um den Akku zu regenerieren, benutzen Sie das Telefon, durch falsches Aufladen Betriebsdauer eines bis die Schwache Batterie-Warnung ertönt und laden Sie beeinträchtigt.
Seite 36
Problem Ursache Abhilfe Das Telefon ist nicht Schalten Sie das Telefon ein. eingeschaltet Es können keine Anrufe Eingehende Anrufe sind Schalten Sie die eingehende Anrufsperre aus (Menü: angenommen gesperrt Sicherheit: Rufsperre). werden Das Telefon ist nicht im Netz Suchen Sie einen Funkbereich auf und bedienen Sie das angemeldet Telefon, nachdem es sich im Netz angemeldet hat.
Wichtige Fehlermeldungen Netzbereich Die Gastnutzung (Roaming) des gewählten Netzbereichs ist nicht zulässig. Ni.Zulässig Netz Nicht Die Gastnutzung des gewählten Netzes ist nicht zulässig. Zulässig Sicherungs- Das Netz hat einen Berechtigungsfehler festgestellt, weil Ihr SIM-Chip nicht in diesem Netz fehler angemeldet ist. Wenden Sie sich an Ihren Dienstanbieter. Der SIM-Chip wurde gesperrt, weil die PUK2 zehnmal falsch eingegeben wurde.
Technische Daten Telefon Ausführung GSM-Klasse 4 Temperaturbereich Laden +5°C bis +35°C Aufbewahrung -20°C bis +60°C Akku - eingesetzt Akku (EB-BS520) Akku (EB-BL520) Gewicht 134g Abmessungen x x mm x x mm Höhe x Breite x Tiefe Versorgungs-spannung 4.8V DC, 650mAh Ni-MH 4.8V DC, 1300mAh Ni-MH Bereitschafts-Dienst (h) Bis zu...
