xystec PX-2129 Bedienungsanleitung

4in1-festplatten-dock mit cardreader und hub (esata/usb)
Vorschau anzeigen
1
2
3
Inhalt
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
PX-2129
4in1-Festplatten-Dock mit Cardreader und Hub (eSATA/USB)
Station 4en1 pour disque dur avec lecteur de cartes et hub (USB/E-SATA)
BEDIENUNGSANLEITUNG - moDE D'EmpLoI
Inhaltsverzeichnis
loading

Verwandte Anleitungen für xystec PX-2129

Inhaltszusammenfassung für xystec PX-2129

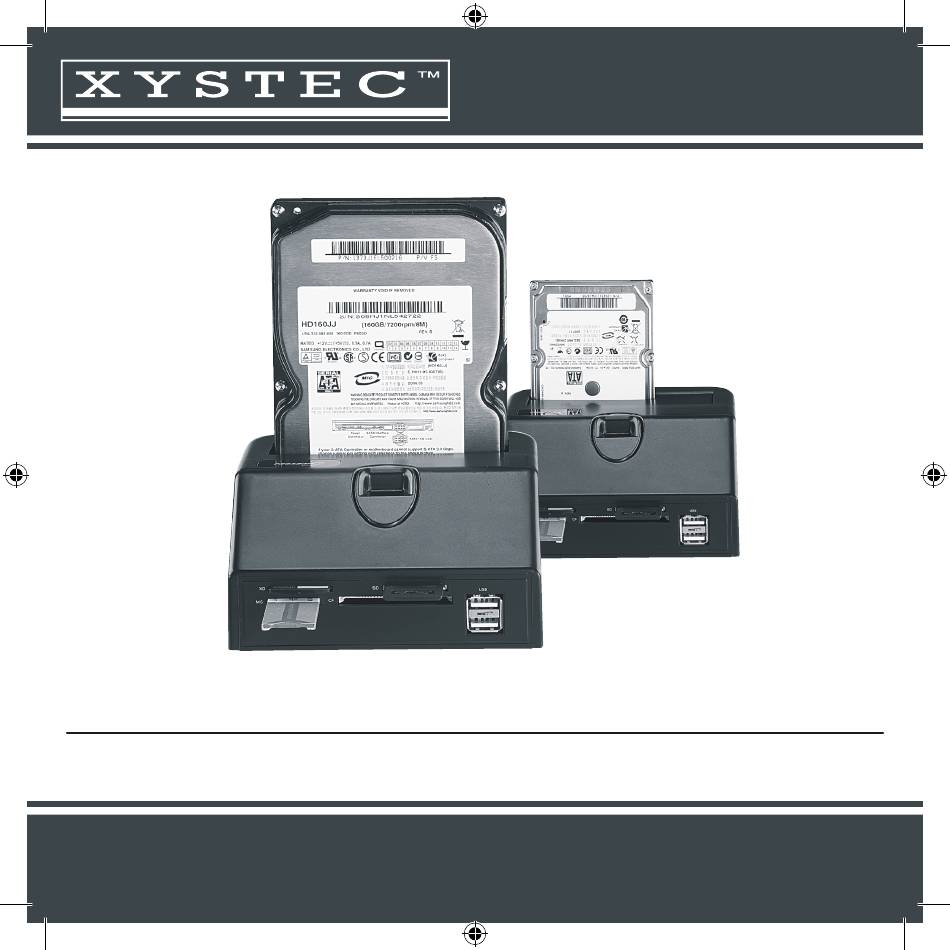

  • Seite 1 PX-2129 4in1-Festplatten-Dock mit Cardreader und Hub (eSATA/USB) Station 4en1 pour disque dur avec lecteur de cartes et hub (USB/E-SATA) BEDIENUNGSANLEITUNG - moDE D‘EmpLoI...
  • Seite 3 4in1-Festplatten-Dock mit Cardreader und Hub (eSATA/USB) Station 4en1 pour disque dur avec lecteur de cartes et hub (USB/E-SATA) © 06/2008 - JG//HS//ST...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise & Gewährleistung ..............6 Wichtige Hinweise zur Entsorgung ............... 7 Lieferumfang ......................8 Ihr neues Festplatten-Dock ..................9 Vorderseite ........................... 9 Rückseite ..........................10 Verwendung ......................11 Formatieren einer neuen Festplatte..............16 Unter Windows Vista ..................... 16 Unter Windows 2000 und XP ..................17 Unter Windows 98 und Windows ME ..............
  • Seite 5 moDE D‘EmpLoI Sommaire Consignes de sécurité .................... 26 Conseil important concernant le recyclage ............26 Contenu ........................8 Votre nouvelle station ................... 29 Face avant .......................... 29 Face arrière ........................30 Utilisation ......................... 31 Formatage d’un nouveau disque dur ..............36 Sur Windows Vista ......................

  • Seite 6: Sicherheitshinweise & Gewährleistung

    Sicherheitshinweise & Gewährleistung • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.

  • Seite 7: Wichtige Hinweise Zur Entsorgung

    BEDIENUNGSANLEITUNG Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört nIcHt in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

  • Seite 8: Lieferumfang

    Sehr geehrte Kunden, wir danken Ihnen für den Kauf diese Festplatten-Docks. Mit dieser Station können Sie eine externe Festplatte mit Ihrem Computer verbinden und haben außerdem noch ein praktisches Kartenlesegerät zur Verfügung. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die Hinweise und Tipps, damit Sie dieses Produkt optimal nutzen können.

  • Seite 9: Ihr Neues Festplatten-Dock

    BEDIENUNGSANLEITUNG Ihr neues Festplatten-Dock • Vorderseite 1. XD: Stecken Sie hier eine XD-Speicherkarte ein. 2. SD: Stecken Sie hier eine SD-Speicherkarte ein. 3. MS: Stecken Sie hier eine MS-Speicherkarte ein. 4. CF: Stecken Sie hier eine CF-Speicherkarte ein. 5. USB: Schließen Sie hier bis zu zwei USB-Geräte an Ihren PC an.

  • Seite 10: Rückseite

    • Rückseite 1. P : Schalten Sie das Festplatten-Dock hier ein und aus. ower on off 2. P Verbinden Sie das Festplatten-Dock hier über das ower mitgelieferte Netzteil mit der Stromversorgung. 3. USB: Verbinden Sie das Festplatten-Dock hier über das mitgelieferte USB-Kabel mit Ihrem PC. Schließen Sie hier ein eSATA-Kabel an, um eine schnelle Datenübertragung zu erreichen.

  • Seite 11: Verwendung

    BEDIENUNGSANLEITUNG Verwendung Stellen Sie den Ein/Aus-Schalter (P ) auf 0. Verbinden Sie das ower Festplatten-Dock über das mitgelieferte Stromkabel mit der Stromversorgung. Verbinden Sie das Festplatten-Dock dann über das mitgelieferte USB-Kabel mit Ihrem PC. Hinweis: sollten sie windows 98 verwenden, müssen sie nun die mitgelieferte Treibersoftware installieren.
  • Seite 12 Stecken Sie eine 3,5" SATA-Festplatte so in das Festplatten-Dock, dass die Oberseite der Festplatte nach vorne zeigt. Drücken Sie die Festplatte mit sanftem Druck nach unten, bis die LED oben links leuchtet.
  • Seite 13 BEDIENUNGSANLEITUNG Wenn Sie eine 2,5"-Festplatte verwenden, stecken Sie diese so in das Festplatten-Dock, dass die Abdeckung nicht nach unten gedrückt wird.
  • Seite 14 Um die Festplatte wieder aus dem Festplatten-Dock zu entnehmen, drücken Sie die Taste A an der Vorderseite kräftig nach unten.
  • Seite 15 BEDIENUNGSANLEITUNG Wenn Sie nun eine Festplatte einlegen, eine Speicherkarte einstecken oder ein USB-Speichergerät mit dem Festplatten-Dock verbinden, werden diese als Wechseldatenträger von Ihrem PC erkannt und auf dem Arbeitsplatz angezeigt.

  • Seite 16: Formatieren Einer Neuen Festplatte

    Formatieren einer neuen Festplatte Sollten Sie eine fabrikneue Festplatte als Wechseldatenträger verwenden, müssen Sie diese formatieren, bevor Sie beschrieben werden kann. • Unter Windows Vista 1. Schließen Sie das Gerät an den Computer an und starten Sie diesen. 2. Windows meldet die neue Festplatte (Symbol neben der Uhr), weist aber keinen Laufwerksbuchstaben zu.

  • Seite 17: Unter Windows 2000 Und Xp

    BEDIENUNGSANLEITUNG 7. Folgen Sie den Hinweisen des Assistenten und erstellen Sie eine neue Partition mit den gewünschten Werten. Hinweis: wenn sie hier FAT32 wählen, darf jede Partition nicht größer als 32 GB sein. Dies ist eine reine Beschränkung von windows. Mit geeigneten Festplattentools lässt sich diese umgehen.
  • Seite 18 geschrieben werden. Klicken Sie hierzu mit der rechten Maustaste auf das Warnsymbol und wählen Initialisieren bzw. Signatur schreiben. Setzen Sie das Häkchen der betreffenden Festplatte und bestätigen Sie mit Klick auf OK. 6. Klicken Sie mit der rechten Maustaste in den „nicht zugeordnet“- Bereich und wählen Partition erstellen.

  • Seite 19: Unter Windows 98 Und Windows Me

    BEDIENUNGSANLEITUNG 7. Erstellen Sie eine neue Partition mit der vorgeschlagenen Partitionsgröße. Wenn Sie mehrere Partitionen erstellen möchten, wählen Sie die gewünschten Größen und wiederholen Schritt 6. 8. Windows bietet Ihnen an, die neue Partition nun zu formatieren. Wenn Sie hier „FAT32“ wählen, darf jede Partition nicht größer als 32 GB sein.
  • Seite 20 4. Klicken Sie auf Geräte-Manager und öffnen den Baum durch Klicken auf das „+“ bei Laufwerke. 5. Klicken Sie mit der rechten Maustaste auf die neue Festplatte und wählen „Einstellungen“. 6. Setzen Sie das Häkchen bei „Austauschbarer Datenträger“ und weisen Sie einen Laufwerks buchstaben zu.

  • Seite 21: Sicheres Entfernen Der Festplatte

    BEDIENUNGSANLEITUNG Sicheres Entfernen der Festplatte Es wird empfohlen, die Festplatte immer mit dem Symbol für sicheres Entfernen eines USB-Gerätes vom Computer zu trennen . Klicken Sie mit der linken Maustaste auf das Symbol für das Entfernen von Hardware und warten Sie einen Moment. Klicken Sie nun auf das Laufwerk, das Sie entfernen möchten;...

  • Seite 22: Behebung Möglicher Fehler

    Behebung möglicher Fehler Die Festplatte wird nicht als neue Hardware erkannt. Je nach Festplatte kann es nötig sein, sie als Master (Device 0) oder als Slave (Device 1) zu konfigurieren. An der Rückseite befinden sich kleine Plastikbrücken, sogenannte Jumper. In der Regel befindet sich auf der Festplatte eine Abbildung die Ihnen zeigt, wie der Jumper zu setzen ist.
  • Seite 23 BEDIENUNGSANLEITUNG...
