6 Elektrischer Anschluss

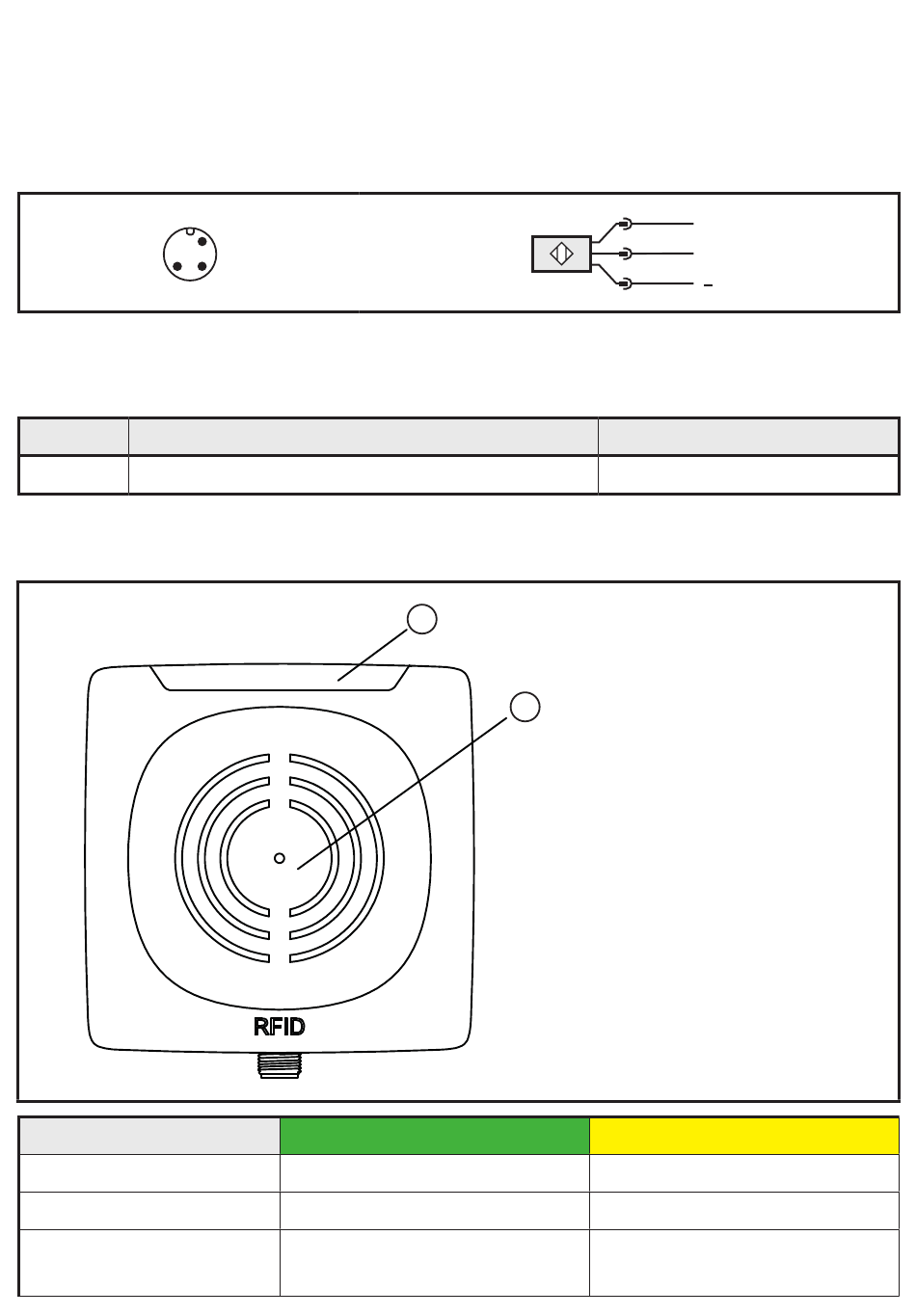

6.1 Anschlussbelegung
► Das Gerät über die M12-Steckverbindung mit der Auswerteeinheit DTE10x
verbinden� Die Spannungsversorgung erfolgt durch die Auswerteeinheit�
3
Eine Auswahl an Kabeldosen ist im Internet abrufbar unter www�ifm�com�
Zum Anschluss eignen sich Kabel mit folgenden Eigenschaften:
Länge
Ohmscher Widerstand (Hin + Rückleitung)
< 20 m
max. 3 Ω
7 Anzeigeelemente
Status
Betriebsbereit
Nicht betriebsbereit
Tag erfolgreich gelesen /
geschrieben
10
1
4
LED PWR (1x grün)
Blinkt langsam
1
2
Leuchtet
1
L +
4
DATA
3
L
Effektive Leitungskapazität
max� 3 nF
1: LEDs
2: Aktive Fläche
LED Signalleiste (4x gelb)
Blinken 2x
