26 Convertitore di interfaccia Ethernet (ENI) per MicroLogix™

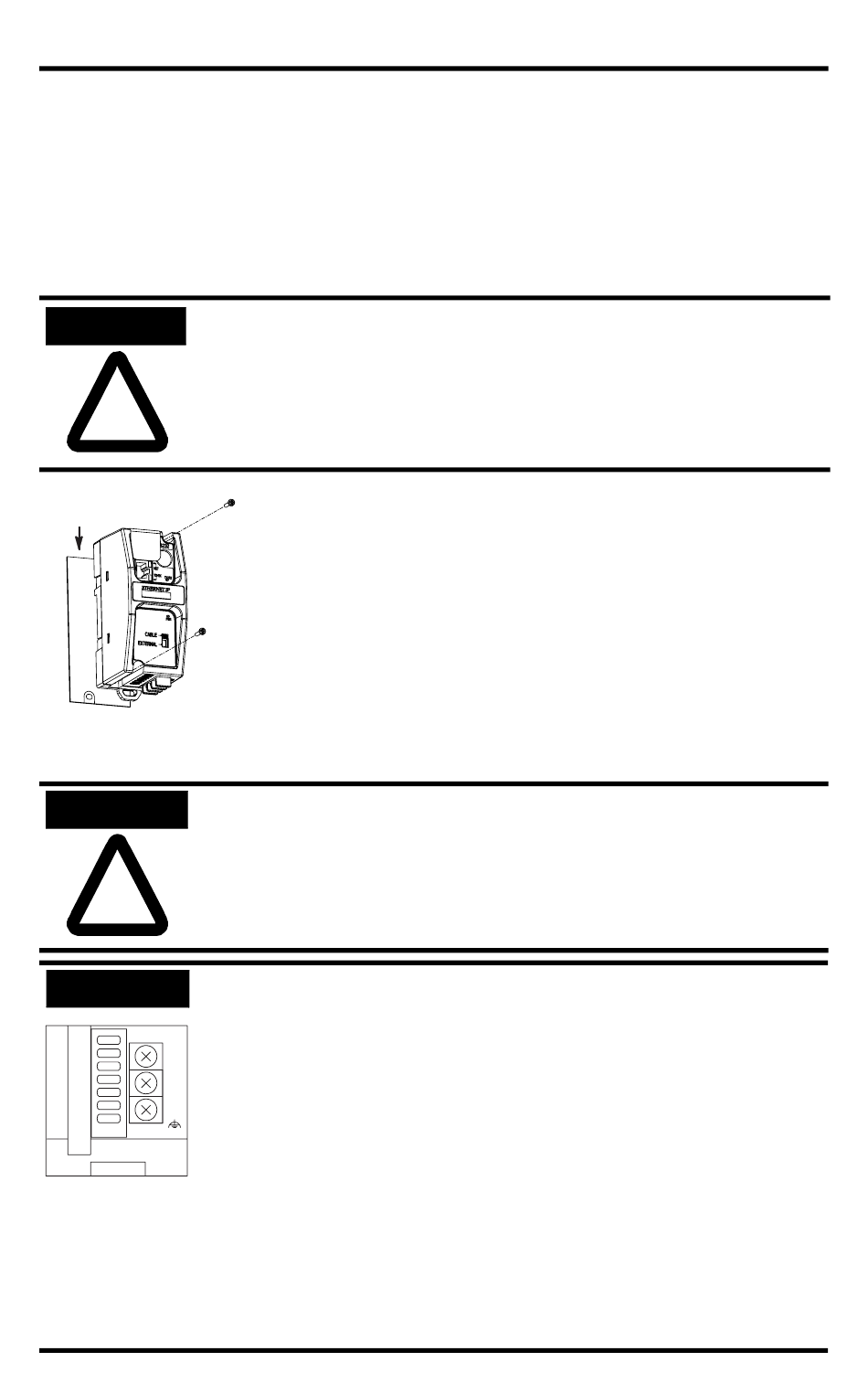

Montaggio a pannello
Modello di montaggio
Vedere il retro della copertina per un modello di montaggio a pannello.
Installazione
Fare attenzione ai trucioli di metallo derivanti dalla foratura
ATTENZIONE
del modello o del pannello. Questi frammenti possono
danneggiare l'apparecchiatura. Non eseguire dei fori sopra
!
l'apparecchiatura già montata qualora la fascia di protezione
sia stata rimossa.
Modello di
montaggio
Cablaggio dell'alimentatore esterno
PERICOLO DI ESPLOSIONE - In applicazioni di Classe I
PERICOLO
Divisione 2, è richiesto l'uso di un alimentatore esterno di
Classe 2. Il selettore della sorgente di alimentazione in CC
!
posto sull'ENI deve essere impostato su EXTERNAL prima
di collegare l'alimentatore all'ENI.
• In aree non pericolose, non è richiesto alimentatore
IMPORTANTE
24
VDC
DC
NEUT
CHS
GND
• Collegare sempre il morsetto CHS GND (terra chassis)
Vista dal basso
• Coppia serraggio di cablaggio: classificato da 1,3 Nm (12
Pubblicazione 1761-IN006B-MU-P
1. Rimuovere il modello di montaggio dal retro di
questo documento.
2. Fissare il modello alla superficie di montaggio.
3. Forare attraverso il modello.
4. Rimuovere il modello di montaggio.
5. Montare l'unità.
esterno. Alcuni dispositivi (come il controllore
MicroLogix) forniscono alimentazione all'ENI tramite un
cavo collegato alla porta 2 dell'ENI. Assicurarsi di
impostare il selettore della sorgente dell'alimentazione in
CC su CABLE o EXTERNAL, a seconda della propria
configurazione.
alla presa di terra più vicina. Questo collegamento deve
essere fatto a prescindere dall'utilizzo o meno di un
alimentatore esterno a 24V cc.
libbre pollici); massimo di 1,4 Nm (13 libbre pollici)
Dimensione cava: Da 14 a 24 AWG
