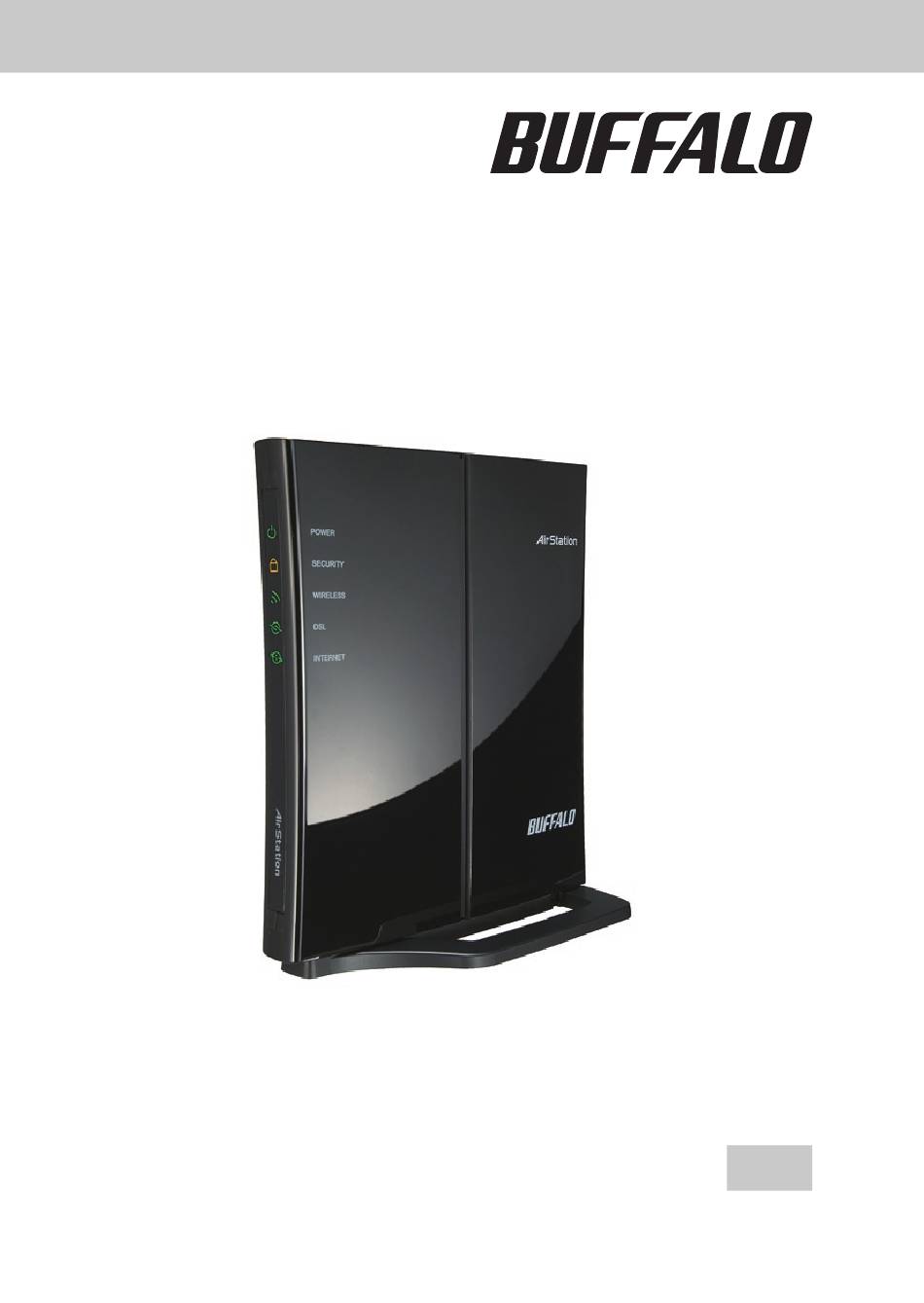

- Seite 1 WBMR-HP-GN N-Technology High Power ADSL2+ Modem Router Bedienungsanleitung 35010879 ver01 www.buffalotech.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung Erläuterungen zu Ihrem Router Installation Ihres Routers Zugang zur Benutzeroberfläche Erläuterungen zur webbasierten Benutzeroberfläche Setup Internet/LAN Wireless Config Security LAN Config Admin Config Technische Daten Standard-Werkseinstellungen Konformität mit gesetzlichen Bestimmungen Garantie Kontakt... -
Seite 3: Einführung
Einführung Vielen Dank, dass Sie den Buffalo N-Technology ADSL2+ High Power Modem Router gekauft haben. In wenigen Minuten können Sie Ihre Internetverbindung und Ihre Netzwerkcomputer mit Ihrem neuen Router nutzen. Paketinhalt • N-Technology ADSL2+ Modem Router (WBMR-HP-GN) • Software CD-ROM mit Benutzerhandbuch • Schnelleinführung • Netzteil • Ethernet-Kabel • DSL-Kabel... - Seite 4 Computer. VCI: Das ist der Virtual-Channel-Identifikator (VPI). Er identifiziert in Verbindung mit dem VPI oben die Datenpfade zwischen dem Netzwerk Ihres ADSL-Providers und Ihrem Computer. Hinweis: Diese Information sollten Sie notieren und zur Hand haben, wenn Sie eine Verbindung mit dem Internet aufbauen möchten. In der Tabelle unten finden Sie eine Schnellkonfiguration Ihrer ADSL Internetverbindung.
- Seite 5 Eircom, BT, Irland PPPoE 8/35 Digiweb, Irish Broadband Italien PPPoE 8/35 VC MUX Spanien PPPoE 8/32 Telefonica Schweden 1483 Bridged 3/35 Telia BT, Freeserve, Großbritannien PPPoA 0/38 VC MUX Tiscali, AOL...
-
Seite 6: Erläuterungen Zu Ihrem Router
Erläuterungen zu Ihrem Router Vorderseite Name Farbe Beschreibung ON (grün): Eingeschaltet OFF: Ausgeschaltet Blinkt kontinuierlich (rot): Schreibt auf Flash-ROM (z. B. Ändern der Einstellungen, Update der Firmware) Blinkt ein Mal (rot): RAM-Fehler (z. B. Zugang, erkannte Speichergröße) Blinkt zwei Mal (rot): Flash-ROM-Fehler (z. B. Zugang, Parametereinstellungen) Blinkt drei Mal (rot): Fehler an POWER Grün oder rot kabelgebundenem Gerät (Beispiel: Treiberinstallationsfehler) Blinkt vier Mal (rot): Fehler an kabellosem Gerät, Fehler an kabelgebundenem Gerät (z. B. Treiberinstallationsfehler) Blinkt fünf Mal (rot): Netzwerkfehler (z. B. IP-Adresse auf der WAN-Seite liegt innerhalb des LAN-Netzwerks) Blinkt neun Mal (rot): Systemfehler (z. B. funktioniert das Gerät nicht mehr) - Seite 7 ON : Wireless Security aktiviert OFF : Wireless Security deaktiviert Blinkt zwei Mal: Warten auf Aktivierung von AOSS/WPS (PBC). SECURITY Orange Blinkt kontinuierlich: AOSS/WPS (PBC) Setup auf Grund eines Timeout-/ Übertragungsfehlers fehlgeschlagen – (LED schaltet sich nach 30 min aus, wenn Security nicht aktiviert ist.) ON : Kabellose Verbindung verfügbar OFF : Kabellose Verbindung ist inaktiv/ WIRELESS Grün nicht verfügbar...
- Seite 8 Rückseite 1. DSL-Leitung Schließen Sie hier Ihre ADSL-Leitung an. 2. LAN-Anschlüsse Die Ethernetanschlüsse sind RJ45, 10/100 Autonegotiation. Die Anschlüsse sind mit 1 bis 4 gekennzeichnet. Diese Anschlüsse entsprechen den nummerierten LEDs an der Vorderseite des Routers. Schließen Sie Ihre netzwerkfähigen Computer oder andere Netzwerkgeräte an einen dieser Anschlüsse an.
-
Seite 9: Installation Ihres Routers
Power LED-Leuchte konstant leuchtet. Aufkleber auf der Rückseite Auf diesem Aufkleber finden Sie die MAC-Adresse (SSID) des Routers, die Sicherheits-PIN und Informationen zum eingestellten AES KEY. Das WBMR-HP-GN wird in der Standardkonfiguration durch AES- Verschlüsselung geschützt. Aufstellen Ihres Routers Je näher sich Ihr Computer am Router befindet, desto besser ist Ihre kabellose Verbindung. Der typische Betriebsbereich Ihres kabellosen Geräts liegt innerhalb eines Gebäudes zwischen 30 m und 60 m. - Seite 10 Manuelle Installation 1. Schalten Sie Ihre Computer und Netzwerkgeräte aus. 2. Verbinden Sie Ihren Computer über das mitgelieferte Ethernet-Kabel mit einem der GELBEN RJ45 Anschlüsse auf der Rückseite des Routers. 3. Schließen Sie Ihre ADSL-Leitung an Der Anschluss des Routers an die ADSL-Leitung variiert je nach Land und Region.
- Seite 11 4. Einschalten ihres Routers • Schließen Sie das mitgelieferte Netzkabel an den Stromanschluss Ihres Routers an. • Nachdem Sie das Netzkabel angeschlossen und die Stromquelle eingeschaltet haben, leuchtet das Power-Symbol an der Vorderseite des Routers. Es kann einige Minuten dauern, bis der Router komplett startet. • Schalten Sie Ihren Computer ein. Nachdem Ihr Computer hochgefahren ist, leuchtet für jeden über ein Kabel angeschlossenen Computer die LAN- Status LED an der Vorderseite des Routers.
-
Seite 12: Zugang Zur Benutzeroberfläche
Zugang zur Benutzeroberfläche 1. Über den Internetbrowser eines angeschlossenen Computers können Sie die webbasierte Benutzeroberfläche des Routers aufrufen. Geben Sie hierzu “http://192.168.11.1” in die Adresszeile Ihres Browsers ein. Drücken Sie anschließend die “Enter“-Taste. Hinweis: Wir empfehlen Ihnen, für das grundlegende Einrichten unbedingt einen über ein RJ45-Kabel physisch mit dem Router verbundenen Computer zu verwenden. -
Seite 13: Erläuterungen Zur Webbasierten Benutzeroberfläche
Erläuterungen zur webbasierten Benutzeroberfläche Tabs zur Schnellnavigation - Über diese Links können Sie alle Seiten der Benutzeroberfläche schnell und einfach aufrufen. Diese Links sind in logische Kategorien unterteilt und zu Tabs gruppiert, um bestimmte Einstellungen schneller zu finden. Hilfe erhalten Sie jeweils rechts auf jeder Seite. Setup Im linken Bereich finden Sie unterschiedliche Installationsassistenten für einfache und schnelle Änderungen der Konfiguration Ihres Modemrouters. -
Seite 14: Internet/Lan
• Windows Live Messenger Settings - Mit diesem Installationsassistenten können Sie die Internet-Gatewayfunktion für UPnP aktivieren. Für den Windows Live (MSN) Messenger muss diese Funktion aktiviert sein. • Wireless Multicast Rate - Mit diesem Installationsassistenten stellen Sie die Wireless Multicast Rate und IPv6-Passthrough ein. • Firmware Update – Dieser Installationsassistent aktualisiert die AirStation Firmware. • Initialisation - Dieser Installationsassistent setzt AirStation auf die Werkseinstellungen zurück. Auf der rechten Seite wird eine Übersicht über die Systeminformationen Ihrer AirStation angezeigt. Status und Verschlüsselungseinstellungen Ihres kabellosen LAN- Zugangspunkts werden im Bereich “Wireless“ angezeigt. Für Verbindungen über AOSS und WPS sind Kurzbefehle möglich. - Seite 15 Verbindungstyp Im Aufklappmenü “Connection Type“ können Sie entsprechend den Anweisungen Ihres Internetanbieters einen von fünf Anschlusstypen auswählen: • RFC 2516 PPPoE • RFC 2364 PPPoA • 1483 Bridged • 1483 Routed • nur Bridge Mode Einstellen des Verbindungstyps Ihres Internetanbieters auf PPPoE oder PPPoA PPPoE (Point-to-Point Protocol over Ethernet) ist das Standardprotokoll zum Verbinden von Netzwerkgeräten. Damit Sie sich über das Netzwerk Ihres Internetanbieters mit dem Internet verbinden können, benötigen Sie einen Benutzernamen und ein Passwort. PPPoA (PPP over ATM) ist vergleichbar mit PPPoE, wird jedoch hauptsächlich in Großbritannien verwendet.
- Seite 16 DDNS Wenn Ihr Modemrouter eine dynamische IP-Adresse hat und Sie eine Internetseite oder einen Internetdienst betreiben möchten, können Sie sich hier mit DynDNS.org oder TZO.com für Dynamic DNS (DDNS) Dienste anmelden. Wählen Sie Ihren DDNS-Anbieter aus dieser Liste aus, geben Sie die erforderlichen Informationen ein und klicken Sie auf “Apply“. Der Gateway sendet seine Internet-IP-Adresse an den Anbieter, damit der Anbieter Ihren DNS-Eintrag aktualisieren kann.
-
Seite 17: Wireless Config
Wireless Config Lesen Sie für weitere Informationen zur Konfiguration einer Verbindung mit WPS oder AOSS auch die vorigen Abschnitte dieses Handbuchs, in denen diese Methoden zum Einrichten einer kabellosen Verbindung erläutert werden. Grundeinstellung Unter dem Tab “Basic“ können Sie Änderungen in den Einstellungen des kabellosen Netzwerks vornehmen - kabelloser Netzwerkname (SSID), Funk, Betriebskanal und Sicherheitsstufe. Wireless Radio Wählen Sie “Disable“, um das kabellose Netzwerk abzuschalten oder wählen Sie den kabellosen Netzwerktyp aus, den Sie einrichten möchten: Mixed (mit 11b, 11g und Draft-11n Clients), BG-Mixed (nur mit 11b und 11g Clients) oder ausschließlich 11b, 11g oder Draft-11n Clients. - Seite 18 Entfernen Sie das Häkchen, wenn Sie Ihre SSID nicht anzeigen möchten. Security/Encryption Der WBMR-HP-GN Modemrouter enthält eine Sicherheitsfunktion, die jedem kabellosen Client eine unterschiedliche Sicherheitsstufe für die Verbindung ermöglicht. Diese Funktion ist vor allem dann sehr nützlich, wenn ein einzelner Client eine Verbindung nur über WEP (die niedrigste Sicherheitsstufe) aufbauen kann. Die Sicherheit der weiteren angeschlossen...
- Seite 19 SSID2 Für Multi Security SSID2 wird die kabellose Verschlüsselung WPA-PSK-AES verwendet. SSID3 Für Multi Security SSID3 wird die kabellose Verschlüsselung WEP verwendet. Erweiterte Wireless-Einstellungen BSS BasicRateSet BSS (Basic Service Set) konfiguriert die Kommunikations-Übertragungsrate von kabellosen Clients. Die Einstellungsmöglichkeiten können je nach kabellosem Client unterschiedlich sein. Multicast Rate Sie können zwischen 1, 2, 5,5, 6, 9, 11, 12, 18, 24, 36, 48, 54 Mbps oder Auto wählen.
- Seite 20 Privacy Separator Aktivieren oder deaktivieren Sie die Funktion Privacy Separator (Privatsphäre). Wenn die Privatsphäre-Funktion aktiviert ist, können mit der AirStation verbundene kabellose LAN-Geräte nicht mit anderen lokalen kabellosen Geräten kommunizieren. Output Power Ausgangsleistung und Reichweite der elektromagnetischen Wellen verhalten sich annähernd proportional. Wenn die Ausgangsleistung auf 50 % beschränkt wird, verkleinert sich auch die Reichweite der AirStation um etwa die Hälfte. Durch Ändern dieses Werts können Sie die Reichweite Ihrer AirStation begrenzen.
-
Seite 21: Security
MAC-Filter Der MAC-Filter ist eine leistungsfähige Sicherheitsfunktion, mit der Sie festlegen können, welche Computer auf Ihr Netzwerk zugreifen dürfen. Kabellose Verbindungen über Ihre AirStation können auf die MAC-Adressen spezifischer Clients begrenzt werden, um so unerwünschte Gäste aus Ihrem Netzwerk auszuschließen. Wenn Sie diese Funktion aktivieren, können nur kabellose Clients mit registrierten MAC-Adressen auf Ihre AirStation zugreifen. - Seite 22 Begrenzt die zwischen Internet und LAN erlaubten Pakettypen. Die Firewall untersucht die in der AirStation eingehenden Pakete und leitet nur diejenigen an ihr Ziel weiter, die keinem Filter entsprechen. Die Firewall blockiert unnötige Pakete aus dem Internet und verhindert die Freigabe von Sicherheitsinformationen aus dem LAN.
-
Seite 23: Lan Config
Begrenzt die zwischen Internet und LAN erlaubten Pakettypen. Maximal sind 32 Regeln möglich. Wenn ein Paket vor dem Routen einer bestimmten Überwachungsbedingung entspricht, wird eine vorher spezifizierte Aktion ausgeführt. Wenn mehrere Bedingungen erfüllt werden, wird die jeweils geeignete Maßnahme ausgeführt. VPN Passthrough PPPoE Passthrough Diese Einstellung ermöglicht im Modem einen rfc1483 Bridgemodus, so dass im angeschlossenen Gerät, z. - Seite 24 Port Forwarding ermöglicht das Routen von externen (Internet) Dienstanfragen, beispielsweise eines Webservers (Port 80), eines FTP-Server (Port 21) oder anderer Anwendungen, über Ihren Router in Ihr internes Netzwerk. Da Ihre internen Computer durch eine Firewall geschützt sind, können Geräte aus dem Internet diese nicht erreichen, da sie ‘unsichtbar‘ sind. Wenden Sie sich an den jeweiligen Hersteller, wenn Sie die Funktion Port Forwarding für eine spezifische Anwendung konfigurieren müssen, um zu erfahren, welche Porteinstellungen Sie vornehmen müssen.
-
Seite 25: Admin Config
Quality of Service (QoS) weist unterschiedlichen Paketen verschiedene Prioritäten zu, um so Verzögerungen bei der Datenübertragung zu verhindern. In der Tabelle werden vier häufig genutzte Anwendungen aufgelistet, Sie können für bis zu vier weitere zusätzliche Portnummern eingeben. Klicken Sie für die Anwendung(en), die bevorzugt behandelt werden soll(en), auf die Schaltfläche “High Priority“. Admin Config Name Hier können Sie einen spezifischen beschreibenden Namen für die AirStation eingeben. - Seite 26 Router neu zu starten oder zu initialisieren. Durch einen Neustart des Routers werden Ihre Konfigurationseinstellungen NICHT gelöscht. Wenn Sie den Router jedoch initialisieren, werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt. Update Buffalo veröffentlicht von Zeit zu Zeit neue Firmwareversionen für den Router. Firmware-Updates enthalten Funktionsverbesserungen und beseitigen eventuell aufgetretene Probleme. Wenn eine neue Firmware verfügbar...
- Seite 27 Sie diese auf der Internetseite von Buffalo herunterladen und anschließend damit Ihren Router auf die neueste Version aktualisieren. Aktualisieren der Router-Firmware 1. Klicken Sie unter “Update“ auf “Browse“. In einem neuen Fenster können Sie jetzt den Ort der neuen Firmwaredatei auswählen. 2. Gehen Sie auf Ihrem PC zu der heruntergeladenen Firmwaredatei.
-
Seite 28: Technische Daten
Technische Daten Technische Daten Abmessungen: (B) 130 x (H) 143 x (T) 28 mm Gewicht: 210 g Betriebstemperatur: Temperatur 0-40°C Luftfeuchte 20-80 % (nicht kondensierend) Stromverbrauch: 11 W Stromversorgung: 12V/2A CD Installationsassistent: Microsoft® Windows XP/Vista™ (32 bit) Netzwerkprotokoll und Normenkonformität DSL-Schnittstelle Erfüllte Normen TR067/TR068/G.922.1/G.992.2/ G.992.3/G.992.4/G.992.5/T1.413i2 Verbindungstyp RJ11 Anzahl der DSL-Anschlüsse LAN-Schnittstelle Erfüllte Normen IEEE802.3 IEEE802.3u (100BASE- TX/10BASE-T) Auto-MDIX Geschwindigkeit 100 Mbps Verbindungstyp RJ45... -
Seite 29: Standard-Werkseinstellungen
Standard-Werkseinstellungen Funktion Standardeinstellung Router Login Nutzer Login URL http://192.168.11.1 Benutzername (Groß-/ root Kleinschreibung beachten) Login-Passwort ““(leer) Internetverbindung WAN MAC-Adresse Standardadresse verwenden WAN MTU Größe 1500 Port-Geschwindigkeit AutoSensing Lokales Netzwerk (LAN) LAN IP 192.168.11.64 Subnet Maske 255.255.255.0 DHCP-Server Aktiviert Deaktiviert Zeitzone... -
Seite 30: Konformität Mit Gesetzlichen Bestimmungen
Konformität mit gesetzlichen Bestimmungen Europa – EU Konformitätserklärung Dieses Gerät erfüllt die Anforderungen der R&TTE Richtlinie 1999/5/EG. Folgende Testmethoden wurden angewendet, um die Konformität mit der Richtlinie festzustellen: EN60950-1: (2006) Sicherheit von Einrichtungen der Informationstechnik EN50385: (2002-08) Produktnorm zur Konformitätsüberprüfung von Mobilfunk- Basisstationen und stationären Teilnehmergeräten für schnurlose Telekommunikationsanlagen im Hinblick auf die Basisgrenz- und Referenzwerte bezüglich der Exposition von Personen gegenüber... - Seite 31 Das Gerät ist in folgenden EU-Staaten für den Betrieb zugelassen: Dieses Gerät ist in folgenden Ländern zum Gebrauch im Innenbereich für private und gewerbliche Zwecke vorgesehen: Belgien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Großbritannien, Italien, Irland, Lettland, Litauen, Luxemburg, Malta, Niederlande, Österreich, Polen, Portugal, Schweden, Slowakische Republik, Slowenien, Spanien, Tschechische Republik, Ungarn und Zypern.
- Seite 32 Ar šo Buffalo Technology / izgatavotāja nosaukums] [Lettisch] deklarē, ka Modem Router atbilst Direktīvas 1999/5/ EK būtiskajām prasībām un citiem ar to saistītajiem noteikumiem. Lietuvių Šiuo Buffalo Technology deklaruoja, kad šis Modem Router [Litauisch] atitinka esminius reikalavimus ir kitas 1999/5/EB Direktyvos nuostatas.
- Seite 33 1999/5/EC. Português Buffalo Technology declara que este Modem Router está [Portugiesisch] conforme com os requisitos essenciais e outras disposições da Directiva 1999/5/CE. Slovensko Buffalo Technology izjavlja, da je ta Modem Router v skladu [Slowenisch] z bistvenimi zahtevami in ostalimi relevantnimi določili direktive 1999/5/ES. Slovensky Buffalo Technology týmto vyhlasuje, že Modem Router [Slowakisch] spĺňa základné požiadavky a všetky príslušné ustanovenia Smernice 1999/5/ES.
- Seite 34 FCC-Interferenzerkärung Dieses Gerät wurde geprüft, und es wurde festgestellt, dass es den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC- Vorschriften entspricht. Diese Grenzwerte sind für die Gewährleistung eines angemessenen Schutzes gegen schädliche Interferenzen bei der Installation im Wohnbereich bestimmt. Dieses Gerät erzeugt und benutzt Hochfrequenzenergie und kann diese abstrahlen. Wenn es nicht gemäß...
- Seite 35 FCC ANFORDERUNGEN Dieses Gerät erfüllt Teil 68 der FCC-Vorschriften und die von der ACTA übernommenen Anforderungen. An der Unterseite des Geräts ist ein Aufkleber angebracht, der unter anderem eine Produktinformation enthält im Format US: BFFDL01BWBMRHPGN. Nennen Sie diese Nummer, falls Sie von Ihrem Telefonanbieter danach gefragt werden. Die REN (Ringer Equivalency Number) ist nützlich, wenn Sie die Anzahl der Geräte festlegen wollen, die Sie an Ihre Telefonleitung anschließen können und die dann auch klingeln, wenn Ihre Nummer gewählt wird.
-
Seite 36: Garantie
Die Gewährleistung durch Buffalo Technology für direkte, indirekte, besondere Schäden, Neben- oder Folgeschäden, die durch die Nutzung des Produkts, seiner begleitenden Software oder Unterlagen entstanden sind, geht in keinem Fall über den für das Produkt bezahlten Preis hinaus. Buffalo Technology bietet für keines seiner Produkte eine Kaufpreiserstattung an. -
Seite 37: Kontakt
Kontakt Kontaktinfo - EUROPA Buffalo Technology UK Ltd. 2 Bracknell Beeches Old Bracknell Lane Bracknell Berkshire RG12 7BW Großbritannien Technische Unterstützung Großbritannien 0845 3511005 Österreich 08101 0251552 Belgien 0787 99917 Dänemark 70150919 Finnland 010802812 Frankreich 0811 650220 Deutschland 01801 003757 Irland 1890 719901 Italien 848 782113... - Seite 38 Kontaktinfo - Asien/Pazifischer Raum [Taiwan] TEL.: 0800-660-886 E-Mail: support@bualo-tech.com.tw [Republik Korea] TEL.: 02-2057-2095 E-Mail: support@bualotech.co.kr [Indien] TEL.: 1-8004256210 E-Mail: csbualo@accelfrontline.in [Singapur] TEL.: 65-6297-2085 E-Mail: bualo@blumm.com [China] TEL.: 86-800-820-8262 E-Mail: support@bualo-china.com [Australien] 345 Princes Highway, Rockdale NSW 2216 TEL.: 1300 761 310 [Hongkong] TEL.: 852-2345-0005 E-Mail: support@hornington.com...
- Seite 39 Wenden Sie sich an das Geschäft, in dem Sie das Gerät gekauft haben, eine Kontaktinfo finden Sie auf der Garantiekarte, die Ihr Händler ausgestellt hat. Buffalo Technology aktualisiert kontinuierlich Software und Firmware. Aktuelle Software, Firmware, Treiber und technische Weißbücher finden Sie auf der...
