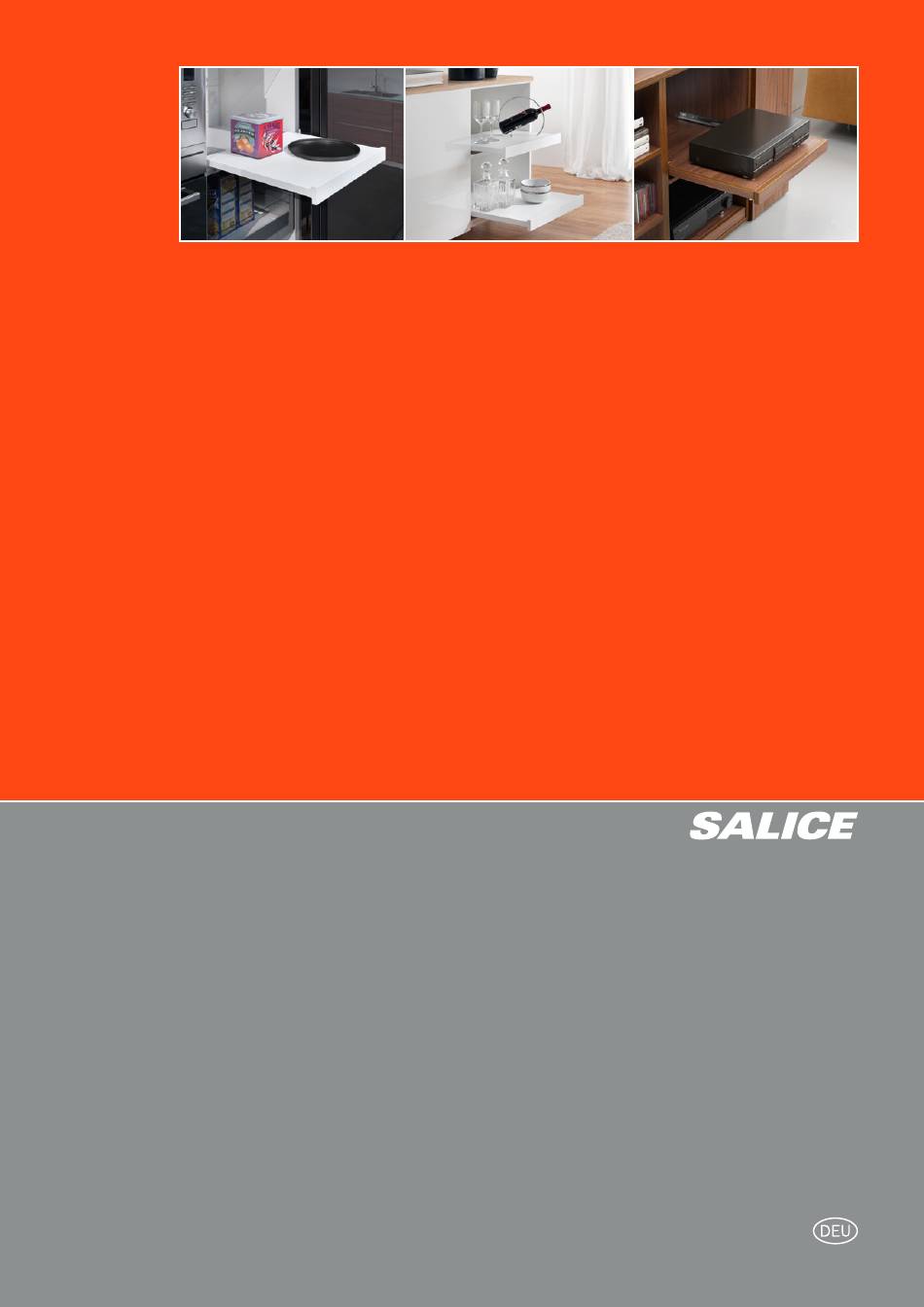

- Seite 1 Shelf...
-
Seite 2: Führung Für Ausziehbare Arbeitsflächen
Shelf - Führung für ausziehbare Arbeitsflächen Die Shelf Führung für ausziehbare Arbeitsflächen mit Befestigung am Boden ermöglicht den Auszug von Regalböden und kann in verschiedenen Bereichen wie z.B. Küchen, Ausstellungsmodule für Geschäfte, Möbel für Wohnzimmer und Büros verwendet werden. Sie ist als Vollauszug in allen Längen, mit Push-Öffnung für grifflose Möbelfronten und mit gedämpfter Schließung Smove verfügbar. -
Seite 3: Draufsicht - Vollauszug
Befestigungen Draufsicht - Vollauszug 350 - 600 Y = Min. 15 mm Für Arbeitsflächen mit großer Breite kann man die Anzahl der Führungen erhöhen, um die Belastbarkeit und die Stabilität der Arbeitsfläche zu verbessern. Y = Min. 15 mm... - Seite 4 Shelf - Clipversion Clipbefestigung Y = Min. 15 mm Verstellung der Arbeitsfläche Höhenverstellung der Arbeitsfläche (+ 2,5 mm) mittels gekennzeichnetem Hebel. + 2.5 mm...
- Seite 5 Shelf - Mit 3 dimensionalem Verstellclip Clipbefestigung 85.7 Y = Min. 15 mm Verstellung der Arbeitsfläche Höhenverstellung + 2.5 mm + 2.5 mm Seitenverstellung + 1.5 mm - 1.5 mm 1.5 mm 1.5 mm - 2 mm Tiefenverstellung + 2 mm - 2 mm...
-
Seite 6: Shelf - Befestigung Des Adapters Für Hinteren Zapfen
Shelf - Befestigung des Adapters für hinteren Zapfen Befestigung an der ausziehbaren Arbeitsfläche mit min. 12 mm Stärke Hintere Befestigung an der Arbeitsfläche Y = Min. 15 mm Befestigung an der ausziehbaren Arbeitsfläche mit min. 16 mm Stärke Hintere Befestigung an der Arbeitsfläche... - Seite 7 LÄNGE DER FÜHRUNG (in mm) 1 0 710 00 010 1 0 0 1 0 750 00 010 1 0 0 Shelf Clipversion Shelf mit 3 dimensionalen Verstellclip Verpackung = 100 Paar Verpackung = 100 Paar 825650000 Adapter für hinteren Zapfen Industrieverpackung = 200 Stück...
-
Seite 8: Mit Schrauben
Shelf - Arretierung für Führungen und Schubladen AROSXXY Der Eckwinkel am Auszugsboden und der Magnet am Schrankboden ermöglichen die Arretierung des Ausziehbodens im max. geöffneten Zustand. Verpackung = 20 Magneten, 20 Eckwinkel. Mit Schrauben. - Seite 9 Montageanleitungen 1 A) Befestigung des Eckwinkels, an der Hinterkante des Ausziehbodens 1 B) Befestigung des Eckwinkels am Ausziehboden bei Verwendung des hinteren Aufnahmeadapters für den hinteren Zapfen. ausgerichtet. In diesem Fall muß der Eckwinkel an dem Adapter für hinteren Zapfen ausgerichtet werden. 2) Befestigung des Magneten am Schrankboden.
-
Seite 10: Anweisungen Für Die Montage
Shelf - Push 65579 - Verdeckte Führung Vollauszug, Befestigung an der Arbeitsfläche mit Clip. Push: integriertes System in der Führung, ermöglicht durch leichtes Drücken auf die Front das Öffnen der Arbeitsfläche bei grifflosen Möbelfronten. Anweisungen für die Montage - Dynamische Belastbarkeit N 294 (Kg 30). - Seite 11 Codifizierung BASISCODE LÄNGE DER FÜHRUNG (LN) MÖBELTIEFE (PM) 1 0 655 79 350 2 0 0 1 0 655 79 400 2 0 0 1 0 655 79 450 2 0 0 1 0 655 79 470 2 0 0 1 0 655 79 500 2 0 0 1 0 655 79 550 2 0 0 1 0 655 79 600 2 0 0...
- Seite 12 Shelf - Smove 65559 - Verdeckte Führung Vollauszug, Befestigung an der Arbeitsfläche mit Clip. Smove: Dämpfungssystem integriert in der Führung, zur sanften und geräuschlosen Schließung der Arbeitsfläche. Anweisungen für die Montage - Dynamische Belastbarkeit N 294 (Kg 30). - Dämpfungssystem Smove.
- Seite 13 Codifizierung BASISCODE LÄNGE DER FÜHRUNG (LN) MÖBELTIEFE (PM) 1 0 655 59 350 2 0 0 1 0 655 59 400 2 0 0 1 0 655 59 450 2 0 0 1 0 655 59 470 2 0 0 1 0 655 59 500 2 0 0 1 0 655 59 550 2 0 0 1 0 655 59 600 2 0 0...
- Seite 14 Notizen...
- Seite 15 Notizen...
-
Seite 16: Digitale Inhalte
ARTURO SALICE S.p.A. SALICE GUIDE S.p.A. VIA PROVINCIALE NOVEDRATESE, 10 VIA ARISTIDE MERLONI, 11 22060 NOVEDRATE (COMO) ITALIA 61036 COLLI AL METAURO (PU) ITALIA TEL. 031 790424 TEL. 0721 899800 FAX 031 791508 FAX 0721 897980 info.salice@salice.com info.saliceguide@salice.com www.salice.com www.salice.com DEUTSCHE SALICE GMBH SALICE UK LTD.
