Rückseite - T-Mobile Teledat Fast Ethernet Switch Handbuch

Die LED's der unteren Reihe haben zwei Funktionen:
Die LED Leuchtet grün, wenn sich der entsprechende Port im
Vollduplexbetrieb befindet.
Die LED blinkt grün wenn Kollisionen auftreten (z.B. wenn der
Empfangspuffer eines Ports voll ist).
Diese Funktion ist nur im Halbduplex-Betrieb aktiv.

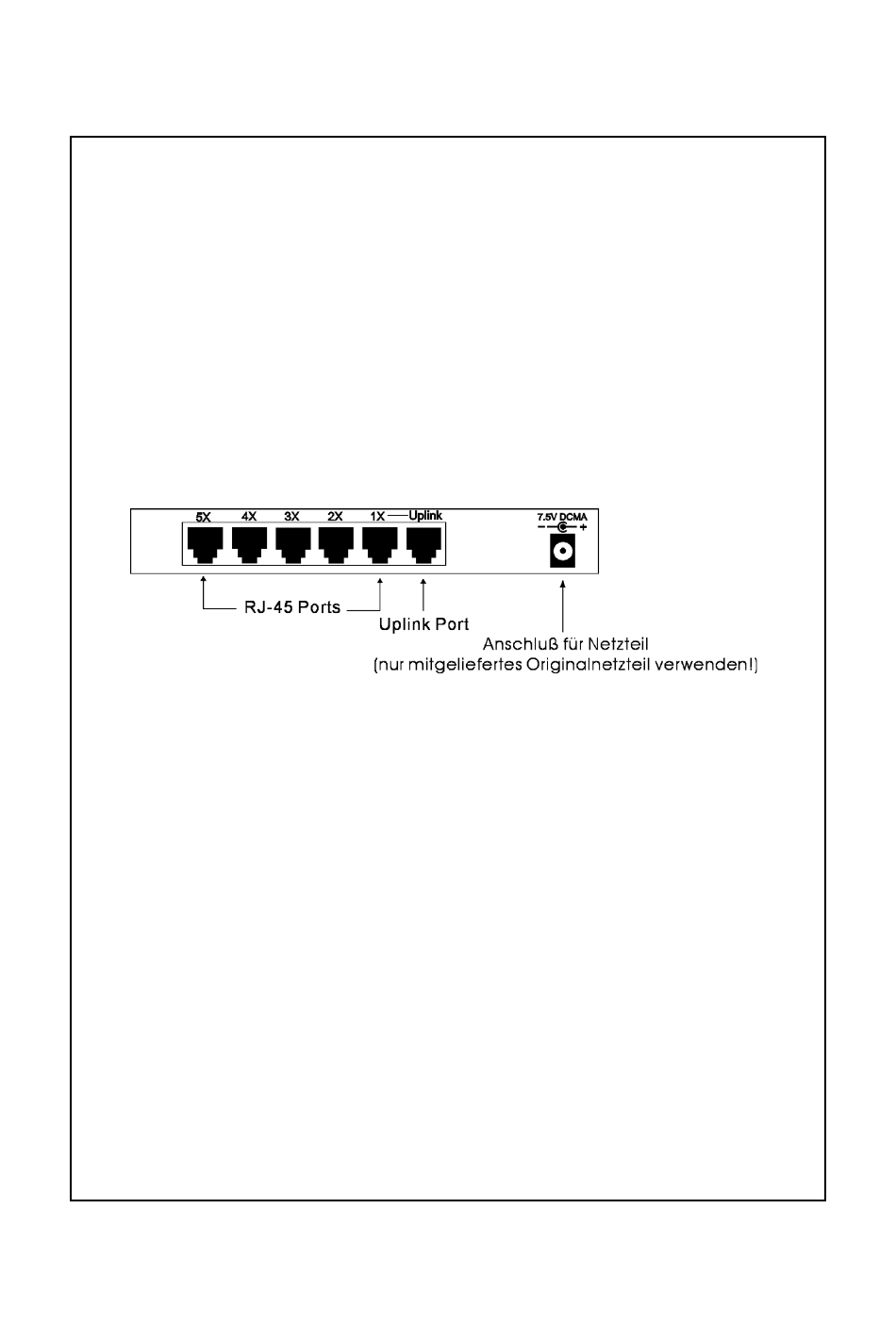

Rückseite
Anschluß für Netzteil:
Der Switch wird über ein Steckernetzteil mit Gleichstrom versorgt.
Auf dem Typenschild des Netzteils (AC-DC Adapter) sind die
Technischen Daten ersichtlich.
Da der Switch keinen Netzschalter besitzt, geht er automatisch in
Betrieb, wenn Sie das Netzteil in die Steckdose stecken.
Die Buchsen „RJ-45-Ports" (Port 1X bis 5X) und
„Uplink Port" sind alle für Ethernet-Kabel mit RJ-45 Stecker.
Der Unterschied zwischen den Ports 1x bis 5x und dem Uplink Port
besteht in der Belegung.
4
