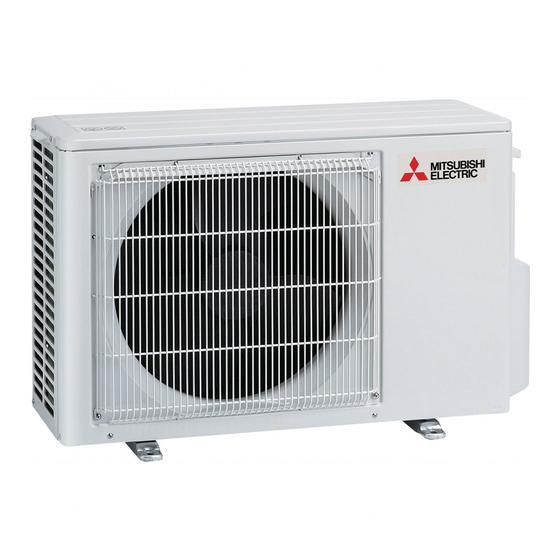

Mitsubishi Electric MUZ-AP20VG Planungshandbuch
Außengeräte
Vorschau anzeigen
Andere Handbücher für MUZ-AP20VG:
- Bersetzung des originals (6 Seiten) ,
- Bedienungsanleitung (7 Seiten) ,
- Installationsanleitung (9 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Mitsubishi Electric MUZ-AP20VG
Inhaltszusammenfassung für Mitsubishi Electric MUZ-AP20VG
- Seite 1 MUZ-AP Living Environment Systems M-Serie Außengeräte MUZ-AP Planungshandbuch mitsubishi-les.com...
- Seite 2 Mitsubishi Electric LES bedeutet geballtes Fachwissen für gemeinsamen Erfolg: Zuhören und verstehen. Intelligente Produkte entwickeln. Kompetent beraten. Trends erkennen. Zukunft gestalten. Aus Wissen Lösungen machen.
- Seite 3 Inverter Außengeräte MUZ-AP20VG MUZ-AP25VG MUZ-AP35VG MUZ-AP42VG MUZ-AP50VG MUZ-AP60VG MUZ-AP71VG...
- Seite 4 04 / Planungshandbuch MUZ-AP...
- Seite 5 Typen- und Leistungsübersicht Mitgeliefertes Zubehör Geeignete Innengeräte Technische Daten Leistungskorrektur Schalldaten Schalldruckpegel Schalldiagramme Maße und Abstände Modelle MUZ-AP20VG, MUZ-AP25VG, MUZ-AP35VG, MUZ-AP42VG Modelle MUZ-AP50VG, MUZ-AP60VG Modell MUZ-AP71VG Kältetechnischer Anschluss Leitungslängn, Höhendifferenz und Anschlussmaße Kältemittelfüllung und Zusatzfüllung Kältekreislaufdiagramme Schaltungsdiagramme Elektrischer Anschluss Ausführung der Elektroleitungen Anschlussschema für Singlesplit-System mit Außengerät MUZ-AP...
-
Seite 6: Gerätevorstellung
Gerätevorstellung Gerätevorstellung Singlesplit-Inverter Außengeräte zum Anschluss an MSZ-AP, Kältemittel R32, ErP-konform, zum Kühlen und Heizen Anordnung der Bauteile SUZ-M25VA.TH Lufteintritt: SUZ-M25VA-ET.TH MUZ-AP20VG von hinten und seitlich SUZ-M35VA.TH MUZ-AP25VG SUZ-M35VA-ET.TH Kältetechnische Rohrleitungen MUZ-AP35VG zum Innengerät MUZ-AP42VG Wartungstafel Luftaustritt: nach vorne Kondensatschlauch vom Innengerät... -
Seite 7: Typen- Und Leistungsübersicht
A/A++ MSZ-AP71VG 7,1 (2,0 – 8,7) 8,1 (2,2 – 10,3) A++/A+ Mitgeliefertes Zubehör Mitgeliefertes Zubehör Anzahl Kondensatstutzen Geeignete Innengeräte 1.4.1 Singlesplit-Systeme (Kühlen oder Heizen) Außengerät MUZ-AP20VG MUZ-AP25VG MUZ-AP35VG MUZ-AP42VG MUZ-AP50VG MUZ-AP60VG MUZ-AP71VG Geeignetes Innengerät MSZ-AP20VG MSZ-AP25VG MSZ-AP35VG MSZ-AP42VG MSZ-AP50VG MSZ-AP60VG MSZ-AP71VG 1.4.2... -
Seite 8: Technische Daten
Technische Daten Technische Daten In Kombination mit jeweils einem Innengerät MSZ-AP der gleichen Leistungsklasse: Außengerät MUZ-AP20VG MUZ-AP25VG MUZ-AP35VG MUZ-AP42VG Innengerät MSZ-AP20VG MSZ-AP25VG MSZ-AP35VG MSZ-AP42VG Nennkühlleistung Q (Min. – Max.) [kW] 2,0 (0,6 – 2,7) 2,5 (0,9 – 3,4) 3,5 (1,1 – 3,8) 4,2 (0,9–4,5) - Seite 9 Technische Daten In Kombination mit jeweils einem Innengerät MSZ-AP der gleichen Leistungsklasse: Außengerät MUZ-AP50VG MUZ-AP60VG MUZ-AP71VG Innengerät MSZ-AP50VG MSZ-AP60VG MSZ-AP71VG Nennkühlleistung Q (Min. – Max.) [kW] 5,0 (1,4–5,4) 6,1 (1,4 – 7,3) 7,1 (2,0 – 8,7) Nennheizleistung Q (Min. – Max.) [kW] 5,8 (1,4–7,3) 6,8 (2,0 –...
- Seite 10 Leistungskorrektur Leistungskorrektur Die folgenden Kurven beschreiben den Einfluss von Raum- und Außenlufttemperatur auf die kältetechnischen Leistungen und die elektrische Leistungsaufnahme. Kühlleistung (bei Nennbetriebsfrequenz) 10,7 11,7 11,2 Raumlufttemperatur [°C 10,8 10,3 Außenlufttemperatur [°C Leistungsaufnahme Kühlbetrieb (bei Nennbetriebsfrequenz) Raumlufttemperatur [°C Außenlufttemperatur [°C Heizleistung (bei Nennbetriebsfrequenz) 22,4...
- Seite 11 Schalldaten Schalldaten Schalldruckpegel Schalldiagramme Innengerätemodelle Schalldruckpegel im Kühl- und Heizbetrieb [dB(A)] *1 MUZ-AP20VG Lüfter- Betriebsart Schalldruck Linie stufe [dB(A)] MUZ-AP20VG 47 / 48 Super Kühlen MUZ-AP25VG 47 / 48 Hoch Heizen MUZ-AP35VG 49 / 50 MUZ-AP42VG 50 / 51 MUZ-AP50VG...
- Seite 12 Schalldaten MUZ-AP42VG MUZ-AP50VG Lüfter- Betriebsart Schalldruck Linie Lüfter- Betriebsart Schalldruck Linie stufe [dB(A)] stufe [dB(A)] Super Kühlen Super Kühlen Hoch Heizen Hoch Heizen NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 Untere Untere Hörschwelle Hörschwelle NC-20 NC-20 im Dauerbetrieb im Dauerbetrieb 1000 2000...
-
Seite 13: Maße Und Abstände
Maße und Abstände Maße und Abstände Modelle MUZ-AP20VG, MUZ-AP25VG, MUZ-AP35VG, MUZ-AP42VG 5.1.1 Abmessungen Ø42,0 Bohrung für Kondensataustritt (im Geräteboden) Lufteintritt Luft- eintritt Luftaustritt 2 Ovallöcher 10×21 22,3 Schaltkasten 17,7 Tragegriff Absperrventil Flüssigkeitsleitung Ø6,0 (Verschraubung 1/4") Abstand der Ankerschrauben 302,5 Absperrventil Gasleitung Füllanschluss... - Seite 14 Abstand der Ankerschrauben Maße und Abstände 302,5 Absperrventil Gasleitung Füllanschluss 170,5 Ø10,0 (Verschraubung 3/8") Modelle MUZ-AP50VG, MUZ-AP60VG 5.2.1 Abmessungen Ø42,0 Bohrung für Kondensataustritt (im Geräteboden) Lufteintritt Luft- eintritt Luftaustritt 2 Ovallöcher 10×21 22,3 Schaltkasten Tragegriff Absperrventil Flüssigkeitsleitung Ventil- Ø6,0 (Verschraubung 1/4") abdeckung Absperrventil Gasleitung Ø10,0 (Verschraubung 3/8")
- Seite 15 . 3 5 m i n Maße und Abstände Alle Maße in mm Modell MUZ-AP71VG 5.3.1 Abmessungen Ø42 Bohrung für Kondensataustritt 417,5 (im Geräteboden) Lufteintritt 2 Langlöcher 10 × 21 Luftaustritt Wartungstafel Absperrventil Flüssigkeitsleitung Ø10,0 (Verschraubung 3/8") Absperrventil Gasleitung Ø16,0 (Verschraubung 5/8") Alle Maße in mm 5.3.2 Mindestfreiräume...
-
Seite 16: Kältetechnischer Anschluss
Kältetechnischer Anschluss Kältetechnischer Anschluss Leitungslängen, Höhendifferenzen und Anschlussmaße Modell- Max. Leitungslänge Max. Höhendifferenz Leitungsaußendurchmesser kombinationen (einfacher Weg) zwischen den Geräten Da [mm] L [m] H [m] *1 Gasleitung Flüssigkeitsleitung MUZ/MSZ-AP20VG Ø10,0 (3/8") Ø6,0 (1/4") MUZ/MSZ-AP25VG Ø10,0 (3/8") Ø6,0 (1/4") MUZ/MSZ-AP35VG Ø10,0 (3/8") Ø6,0 (1/4") MUZ/MSZ-AP42VG... -
Seite 17: Kältekreislaufdiagramme
Kältetechnischer Anschluss Kältekreislaufdiagramme MUZ-AP20VG 4-Wege-Ventil Kältemittelleitungen Ø10,0 mit Wärmedämmung Muffler Wärme- tauscher- temperatur- Absperrventil fühler RT68 mit Füllanschluss Wärme- Muffler Verschraubung tauscher Heißgas- temperatur- fühler RT62 Außenluft- temperatur- fühler RT65 Abtau- temperatur- fühler RT61 Verdichter Expansions- Verschraubung ventil Kapillarrohr Filter... - Seite 18 Kältetechnischer Anschluss MUZ-AP42VG Kältemittelleitungen Ø10,0 4-Wege-Ventil mit Wärmedämmung Muffler Wärme- tauscher- temperatur- Absperrventil fühler RT68 Wärme- Muffler Verschraubung tauscher Heißgas- temperatur- fühler RT62 Außenluft- temperatur- fühler RT65 Abtau- temperatur- fühler RT61 Verdichter Filter Expansions- Verschraubung #100 ventil Kapillarrohr 4-Wege-Ventil-Antrieb Ø4,0×Ø2,4×L240 Heizen EIN Kühlen AUS Absperrventil...
- Seite 19 Kältetechnischer Anschluss MUZ-AP71VG Kältemittelleitungen Ø12,0 4-Wege-Ventil mit Wärmedämmung Wärme- tauscher- temperatur- Absperrventil fühler RT68 Wärme- Muffler Verschraubung tauscher Heißgas- temperatur- fühler RT62 Außenluft- temperatur- fühler RT65 Abtau- temperatur- fühler RT61 Verdichter 6 Kapillarrohre Ø3,0×Ø2,0×L200 Filter Expansions- Verschraubung #100 ventil Kapillarrohr Absperrventil 4-Wege-Ventil-Antrieb Ø4,0×Ø2,4×L100...
- Seite 20 Schaltungsdiagramme Schaltungsdiagramme MUZ-AP20VG INVERTERPLATINE SCHUTZ- SCHALTER SPANNUNGS- VERSORGUNG MUZ-AP25VG MUZ-AP35VG INVERTERPLATINE SCHUTZ- SCHALTER SPANNUNGS- VERSORGUNG Hinweise! Die Legende zu den Schaltungsdiagrammen finden Sie auf Seite 23. 20 / Planungshandbuch MUZ-AP...
- Seite 21 Schaltungsdiagramme MUZ-AP42VG INVERTERPLATINE SCHUTZ- SCHALTER SPANNUNGS- VERSORGUNG MUZ-AP50VG BK BK INVERTERPLATINE SCHUTZ- SCHALTER SPANNUNGS- VERSORGUNG Hinweise! Die Legende zu den Schaltungsdiagrammen finden Sie auf Seite 23. Planungshandbuch MUZ-AP / 21...
- Seite 22 Schaltungsdiagramme MUZ-AP60VG BK BK INVERTERPLATINE SCHUTZ- SCHALTER SPANNUNGS- VERSORGUNG MUZ-AP71VG SCHUTZ- SCHALTER GN/YE INVERTERPLATINE Hinweise! Die Legende zu den Schaltungsdiagrammen finden Sie auf Seite 23. 22 / Planungshandbuch MUZ-AP...
- Seite 23 Schaltungsdiagramme Legende zu den Schaltungsdiagrammen Symbol Bedeutung CN61 Stecker C61, C62, C63 Ladekondensatoren CB61, CB62, CB63 Ladekondensatoren DB61, DB65, D3A, D3B Dioden-Module Sicherung (25 A 250V) Sicherung (15 A 250V) F601, F701, F801, F880, F901 Sicherungen (T3.15 AL250V) IC700, IC932 Leistungs-Schaltkreise IC802 Leistungs-Kontrollmodul...
-
Seite 24: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Singlesplit Außengeräte MUZ-AP können nur an Innengeräte MSZ-AP angeschlossen und mit diesen betrieben werden. Betriebsspannung und Steuersignale werden durch Signalleitungen S1, S2 und S3 übertragen. Ausführung der Elektroleitungen (1) Die Größe der Elektroleitungen muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen. (2) Verwenden Sie als Elektroleitung für die Stromversorgung und Verbindung von Innen- und Außengeräten mindestens eine polychloropren-beschichtete, flexible Leitung (entsprechend 60245 IEC 57). -
Seite 25: Mitsubishi Electric Ist Für Sie Vor Ort
Unsere Klimaanlagen und Wärmepumpen enthalten fluorierte Treibhausgase R410A, R407C, R134a und R32. Weitere Informationen finden Sie in der entsprechenden Bedienungsanleitung. Alle Angaben und Abbildungen ohne Gewähr. Nicht alle Produkte sind in allen Ländern verfügbar. Version 1/2019 / © Mitsubishi Electric Europe B. V.
