5.6. KAPAZITÄTMESSUNG
Bevor
durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und
entladen Sie alle vorhandenen Kapazitäten.

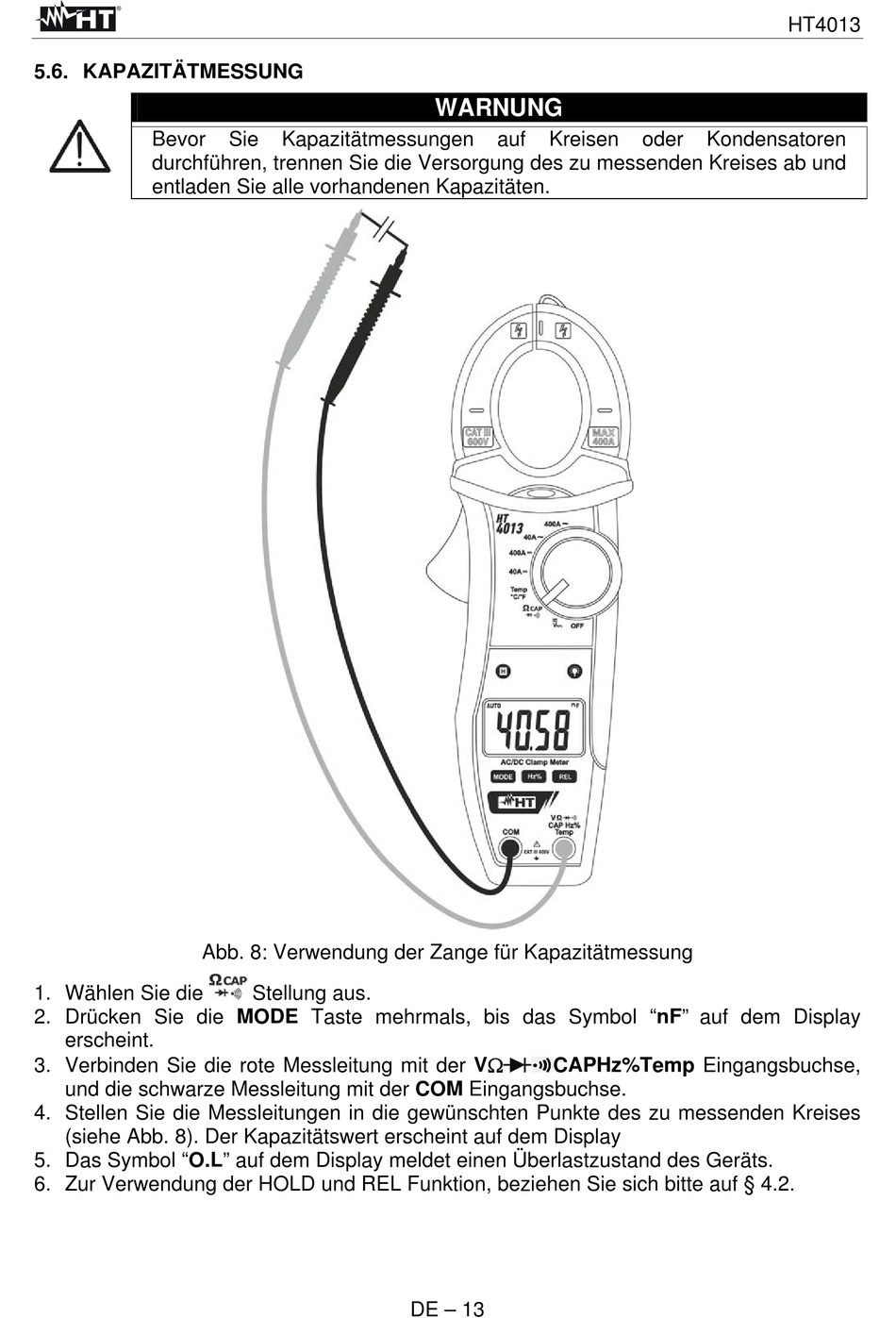

Abb. 8: Verwendung der Zange für Kapazitätmessung
1. Wählen Sie die
2. Drücken Sie die MODE Taste mehrmals, bis das Symbol "nF" auf dem Display
erscheint.
3. Verbinden Sie die rote Messleitung mit der V
und die schwarze Messleitung mit der COM Eingangsbuchse.
4. Stellen Sie die Messleitungen in die gewünschten Punkte des zu messenden Kreises
(siehe Abb. 8). Der Kapazitätswert erscheint auf dem Display
5. Das Symbol "O.L" auf dem Display meldet einen Überlastzustand des Geräts.
6. Zur Verwendung der HOLD und REL Funktion, beziehen Sie sich bitte auf § 4.2.
Sie
Kapazitätmessungen
Stellung aus.
WARNUNG
auf
Kreisen
CAPHz%Temp Eingangsbuchse,
DE – 13
HT4013
oder
Kondensatoren
