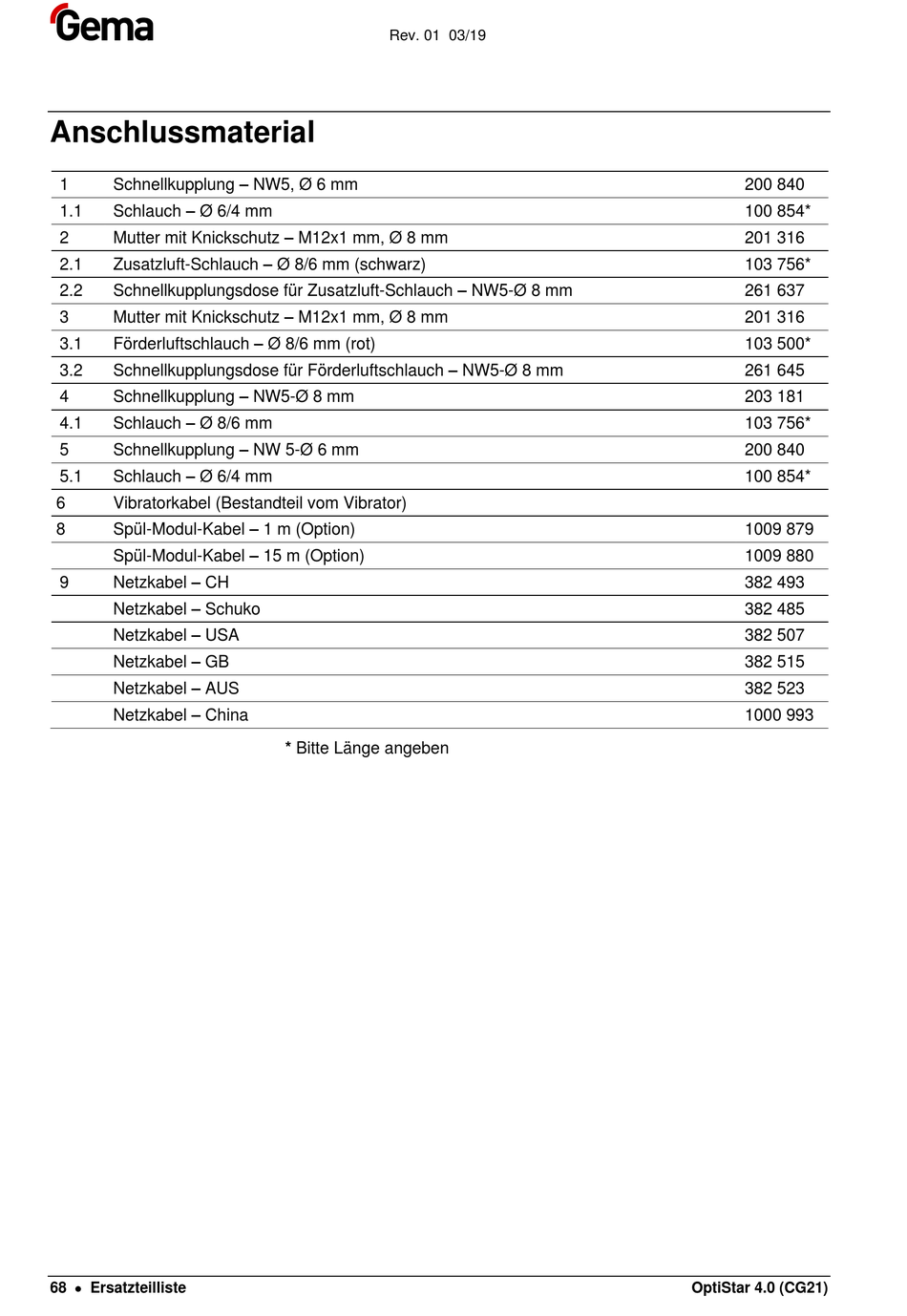

Anschlussmaterial - Gema CG21 Betriebsanleitung Und Ersatzteilliste

Anschlussmaterial

Schnellkupplung – NW5, Ø 6 mm
1
Schlauch – Ø 6/4 mm
1.1
Mutter mit Knickschutz – M12x1 mm, Ø 8 mm
2
Zusatzluft-Schlauch – Ø 8/6 mm (schwarz)
2.1
Schnellkupplungsdose für Zusatzluft-Schlauch – NW5-Ø 8 mm
2.2
Mutter mit Knickschutz – M12x1 mm, Ø 8 mm
3
Förderluftschlauch – Ø 8/6 mm (rot)
3.1
Schnellkupplungsdose für Förderluftschlauch – NW5-Ø 8 mm
3.2
Schnellkupplung – NW5-Ø 8 mm
4
Schlauch – Ø 8/6 mm
4.1
Schnellkupplung – NW 5-Ø 6 mm
5
Schlauch – Ø 6/4 mm
5.1
6 Vibratorkabel (Bestandteil vom Vibrator)
Spül-Modul-Kabel – 1 m (Option)
8
Spül-Modul-Kabel – 15 m (Option)
Netzkabel – CH
9
Netzkabel – Schuko
Netzkabel – USA
Netzkabel – GB
Netzkabel – AUS
Netzkabel – China
68  Ersatzteilliste
Rev. 01 03/19
* Bitte Länge angeben
200 840
100 854*
201 316
103 756*
261 637
201 316
103 500*
261 645
203 181
103 756*
200 840
100 854*
1009 879
1009 880
382 493
382 485
382 507
382 515
382 523
1000 993
OptiStar 4.0 (CG21)
