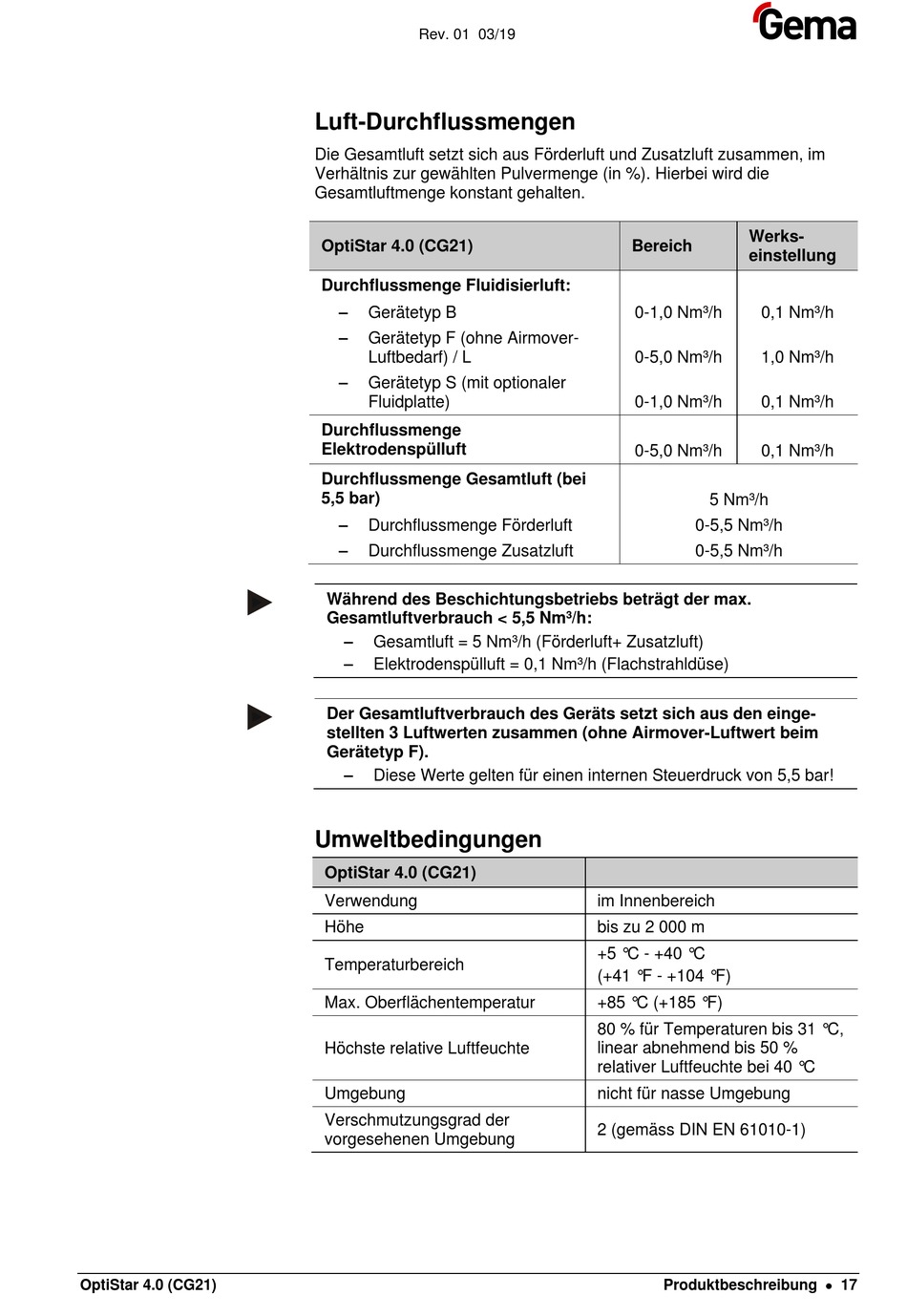

OptiStar 4.0 (CG21)
Rev. 01 03/19
Luft-Durchflussmengen
Die Gesamtluft setzt sich aus Förderluft und Zusatzluft zusammen, im
Verhältnis zur gewählten Pulvermenge (in %). Hierbei wird die
Gesamtluftmenge konstant gehalten.
OptiStar 4.0 (CG21)
Durchflussmenge Fluidisierluft:
–
Gerätetyp B
–
Gerätetyp F (ohne Airmover-
Luftbedarf) / L
–
Gerätetyp S (mit optionaler
Fluidplatte)
Durchflussmenge
Elektrodenspülluft
Durchflussmenge Gesamtluft (bei
5,5 bar)
–
Durchflussmenge Förderluft
–
Durchflussmenge Zusatzluft
Während des Beschichtungsbetriebs beträgt der max.
Gesamtluftverbrauch < 5,5 Nm³/h:
–
Gesamtluft = 5 Nm³/h (Förderluft+ Zusatzluft)
–
Elektrodenspülluft = 0,1 Nm³/h (Flachstrahldüse)
Der Gesamtluftverbrauch des Geräts setzt sich aus den einge-
stellten 3 Luftwerten zusammen (ohne Airmover-Luftwert beim
Gerätetyp F).
–
Diese Werte gelten für einen internen Steuerdruck von 5,5 bar!
Umweltbedingungen
OptiStar 4.0 (CG21)
Verwendung
Höhe
Temperaturbereich
Max. Oberflächentemperatur
Höchste relative Luftfeuchte
Umgebung
Verschmutzungsgrad der
vorgesehenen Umgebung
Werks-
Bereich
einstellung
0-1,0 Nm³/h
0,1 Nm³/h
0-5,0 Nm³/h
1,0 Nm³/h
0-1,0 Nm³/h
0,1 Nm³/h
0-5,0 Nm³/h
0,1 Nm³/h
5 Nm³/h
0-5,5 Nm³/h
0-5,5 Nm³/h
im Innenbereich
bis zu 2 000 m
+5 °C - +40 °C
(+41 °F - +104 °F)
+85 °C (+185 °F)
80 % für Temperaturen bis 31 °C,
linear abnehmend bis 50 %
relativer Luftfeuchte bei 40 °C
nicht für nasse Umgebung
2 (gemäss DIN EN 61010-1)
