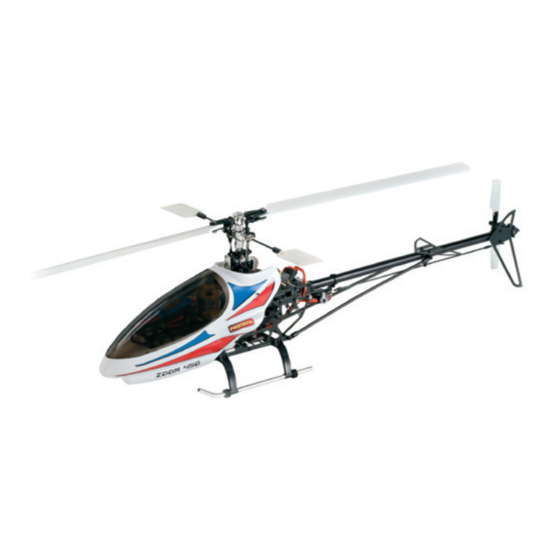

protech ZOOM 450 CCPM Bauanleitung
Optimized lightweight design micro helicopter
Quicklinks
T0502
ZOOM
450
ccpm
,
.
Optimized lightweight design micro helicopter
Instruction manual • Bouwhandleiding • Bauanleitung •
HobbyCenter.Ru
WARNING !
LET OP !
ACHTUNG !
!
This R/C kit and the model you
Deze bouwdoos van een
Dieser Bausatz eines
will build is not a toy.
radiobestuurd model is geen
ferngesteuerten Modells
-
!
speelgoed.
ist kein Spielzeug.
.
Only for experienced modellers.
Enkel voor ervaren modelbouwers.
Nur für erfahrene Modellbauer.
version:
:
26/10 /06
Verwandte Anleitungen für protech ZOOM 450 CCPM
Inhaltszusammenfassung für protech ZOOM 450 CCPM
- Seite 1 T0502 ZOOM ccpm Optimized lightweight design micro helicopter Instruction manual • Bouwhandleiding • Bauanleitung • HobbyCenter.Ru WARNING ! LET OP ! ACHTUNG ! This R/C kit and the model you Deze bouwdoos van een Dieser Bausatz eines will build is not a toy. radiobestuurd model is geen ferngesteuerten Modells speelgoed.
- Seite 2 Specifications / Specificaties / Technische Daten / Rotor Ø: 770-810 mm Rotor Ø: 770-810 mm Rotor Ø: 770-810 mm Ø: 770-810 mm Motor: T0502.081 Motor: T0502.081 Motor: T0502.081 T0502.081 Vlieg gewicht: 750 g : 7 50 Flying weight: 750 g Fluggewicht: 750 g Radiobesturing: 6 kanaals Radio required: 6 ch radio Funkfernsteuerung: 6 Kanal Heli : 6- helicopter-radio ...
- Seite 3 Step / Etape / Schritt T0502.055 Tail rotor input gear set T0502.079 Ball bearing 3x8x3 mm T0502.053 T0502.021 Tail bearing mount Belt transmission shaft T0502.046 Tail transmission gear T0502.079 Ball bearing 3x8x3 mm L & R Repeat for both sides. Herhaal voor beide kanten.
- Seite 4 Step / Etape / Schritt Don’t tighten yet ! Use Nut Lock on all screws ! Nog niet vastdraaien #A600 Nicht fest ziehen Gebruik Nut Lock op alle schroeven ! Nut Lock Alle Schrauben mit Schraubensicherung sichern ! T0502.054 Tail boom mount T0502.023 Screws set M2x7 mm T0502.049...
- Seite 5 Step / Etape / Schritt Use Nut Lock on all screws ! #A600 Gebruik Nut Lock op alle schroeven ! Nut Lock Alle Schrauben mit Schraubensicherung sichern ! T0502.024 Screws set M2x17 mm T0502.019 Main frame holder set T0502.020 4,5x45mm (10pcs) Main frame holder set 4,5x8,4mm (20pcs) T0502.016...
- Seite 6 Step / Etape / Schritt Lighty oil ! Lichtjes inoliën Leicht Ölen T0502.015 Auto rotation sleeve set T0502.045 Main gear set T0502.078 Ball bearing 2x5x2,5 T0502.042 Washout base arm set T0502.044 Washout base Expert T0502.013 Brass ball with screw Beginner Use a small amount of instant glue on these screws.
- Seite 7 Step / Etape / Schritt #A600 Nut Lock MA2010 M2 nut MA2025 M2x15mm screw Assemble and adjust the control rods to the lengths shown Maak de controle links zoals afgebeeld Montieren Sie die Gestänge wie abgebildet 43,5 mm 27,5 mm 19,0 mm for expert 20,0 mm for beginner •...
- Seite 8 Step / Etape / Schritt T0502.002 #A600 Aluminium main rotor shaft set Nut Lock T0502.003 Aluminium main T0502.072 rotor head set Ball bearing 3x6x2mm T0502.078 Ball bearing 2x5x2,5mm T0502.041 see-saw set T0502.005 Aluminium see-saw set T0502.075 Ball bearing 3x8x4mm T0502.043 Flybar see-saw holder MA2011 T0502.067...
- Seite 9 Step / Etape / Schritt Parallel #A600 Nut Lock Parallel • © 2006-2007, HobbyCenter.Ru...
- Seite 10 Step / Etape / Schritt T0502.059 T0502.074 Tail pitch control lever set Ball bearing 5x8x2,5 mm Do not overtighten! Niet te vast aandraaien! Nicht zu fest anziehen! T0502.060 Tail pitch yoke set T0502.084 Tail pitch bushing T0502.076 Ball bearing 3x6x2,5 mm T0502.014 Brass ball with screw T0502.061...
- Seite 11 Step / Etape / Schritt T0502.057 Tail servo mount set 90° T0502.032 Tail belt wheel T0502.079 Ball bearing 3x8x3 mm T0502.058 Tail gear case set T0502.017 Stabilizer/Fin set Use instant glue to assemble the tail rod. Gebruik secondenlijm voor de montage. Benützen Sie Sekundenkleber zum montieren.
- Seite 12 Step / Etape / Schritt Installing the tail boom. Installeren van de staartbuis. Heckauslegermontage. Use a small amount of instant glue on these screws. Doe een klein beetje secondenlijm op deze schroefjes. Benutzen Sie Sekundenkleber für die Montage. T0502.017 Stabilizer/Fin set T0502.030 Tail boom support set M3 screws...
-
Seite 13: Neutral Position
Step / Etape / Schritt Installing the tail servo. Installatie van de staartrotorservo. 10,5mm Montieren des Heckrotorservos. Neutral position 90° 90° Tail rod assembly. Montage van de staartrotoraansturing. Montieren der Heckrotoranlenkung. Use instant glue to assemble the tail rod. Gebruik secondenlijm voor de montage. Benutzen Sie Sekundenkleber für die Montage. - Seite 14 Step / Etape / Schritt Move the servoholder on the boom to obtain the correct 90° angle of the tail rotor. 90° Verplaats de servohouder op de staartbuis om de juiste hoek (90°) van de staartrotor te bekomen. Bewegen Sie den Servohalter um die Heckrotoranlenkung auf 90° zu bringen. Servo in neutral position Servo in neutrale positie Servo in Neutralstellung...
- Seite 15 Step / Etape / Schritt Installing the servos Montage van de servo’s Servoeinbau 37 mm 12,5mm Neutral position 90° 90° • 15 © 2006-2007, HobbyCenter.Ru...
- Seite 16 Step / Etape / Schritt Beginner/ T0502.036 Check the ESC temperature regularly when using the 16T pinion Extreme 3D aerobatics Motor pinion 16T and provide it with sufficient cooling! The use of carbon blades (325 mm) is recommended with this setup MA2065 M3 x 6mm T0502.051...
- Seite 17 Step / Etape / Schritt Installing the rotor blades T0502.037 Montage van de rotorbladen Main rotor blades Montieren der Hauptrotorblätter PRO.302 Micro heading lock gyro PRO-B30-E Brushless ESC EVO21503S1P LiPo battery pack PRO.306-35 Installing the gyro with double side foam Micro receiver 6 CH Monteer de gyroscoop met dubbelzijdige kleefband Montieren Sie den Kreisel mit doppelseitigem Klebeband...
- Seite 18 Step / Etape / Schritt Use instant glue to assemble the canopy (do not use activator) Kleef de cockpit met secondenlijm (zonder activator) Verkleben Sie die Haube mit Sekundenkleber (ohne Aktivator) Cut holes for motor/ESC cooling Maak twee gaatjes voor de koeling van de motor/regelaar Schneiden Sie zwei Löcher zur Motor/Regler Kühlung 1 •...
- Seite 19 Step / Etape / Schritt Align the canopy and drill the mounting holes. Lijn de cockpit uit en boor de bevestigingsgaatjes. Richten Sie die Haube aus und bohren Sie die Löcher. ±54 mm Cut hole for battery cooling Maak een gat voor de koeling van de batterij Machen Sie einen Ausschnitt zur Kühlung •...
- Seite 20 T0502.001 Aluminium main rotor yoke set T0502.002 Aluminium main rotor shaft set T0502.003 Aluminium main rotor head set T0502.004 Aluminium rotor fixing set T0502.005 Aluminium see-saw set T0502.006 Main shaft T0502.007 Main shaft stopper set T0502.008 Stabilizer T0502.009 Stabilizer arm set T0502.010 Stabilizer bar adapter set T0502.011...
- Seite 21 T0502.025 Screw set for main frame set T0502.027 Screw set for main blade set T0502.026 Nut set, 10 pcs (M2 x 7mm), 10 pcs (M3 x 12mm), 10 pcs T0502.028 Landing gear skids (10 .) (10 .) (10 .) T0502.032 Tail belt wheel T0502.030 Tail boom support set...
- Seite 22 T0502.050 Canopy mount set plastic T0502.051 Motor mount T0502.052 Landing gear braces T0502.053 Ball bearing mount T0502.057 Tail servo mount T0502.055 Tail rotor input gear set T0502.056 Tail drive gear assembly T0502.054 Tail boom mount set Tail pitch control lever set T0502.059 T0502.058 Tail gear case set...
- Seite 23 T0502.076 Ball bearing T0502.077 Ball bearing T0502.078 Ball bearing T0502.075 Ball bearing 8 x 3 x 4mm, 4 pcs 6 x 3 x 2,5mm, 2 pcs 25 x 20 x 4mm, 1 pc 5 x 2 x 2,5mm, 10 pcs , 10 T0502.084 Tail pitch bushing...
