Ventilator Ophangen - LUCCI AIRFUSION QUEST II Installationsanleitung

Airfusion QUEST II Installation Instructions

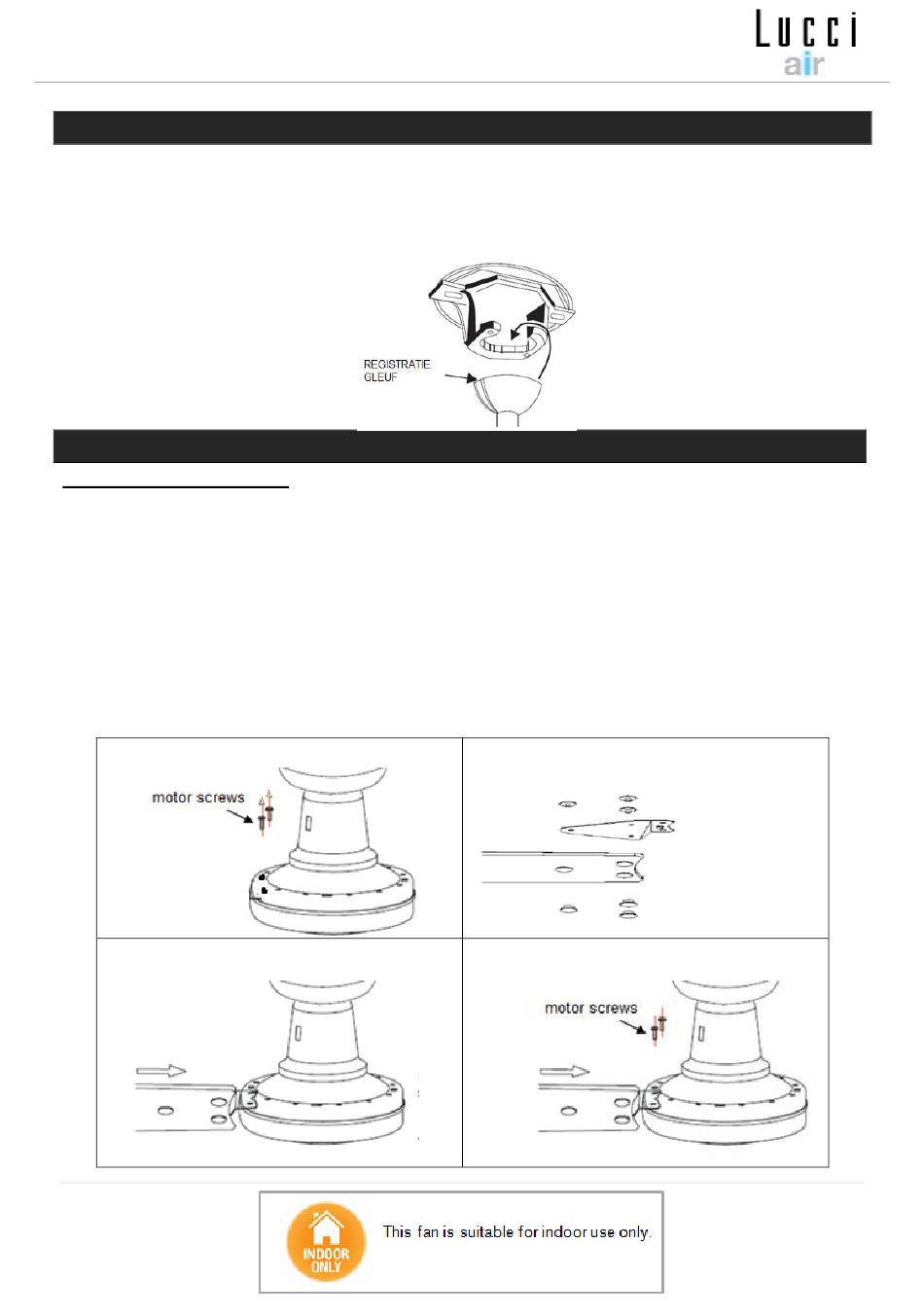

Til de ventilator op de montagebeugel. Zorg ervoor dat de registratie gleuf van hanger kogel overeen
kom met de stop van montagebeugel om zo te voorkomen dat de ventilator draait tijdens gebruik. (Fig.
4)
Vastzetten van de bladen
1. Verwijder de schroeven van de motor voor het installeren van de bladen.
2. Zet de bladen en de houders in elkaar met de schroefset.
3. Breng de hoek van de bladhouder in de vierkante opening van de motor.
4. Bevestig het blad op de motor met 2 schroeven met sluitringen om goed vast te maken. Zorg ervoor
dat ze gelijktijdig vastgezet worden. (Maak niet te strak vast aangezien dit de bladen kan
beschadigen)
Eenmaal voltooid herhaalt u het proces op de overgebleven bladen.
1
3
58 | P a g e

VENTILATOR OPHANGEN

INSTALLATIE VAN DE BLADEN
2
4
Fig. 4
Fig. 5
