LUCCI AIRFUSION QUEST II Installationsanleitung Seite 28

Airfusion QUEST II Installation Instructions
Installation du KIT d'éclairage
Remarque: Le kit d'éclairage doit être installé par un Electricien Authorisé .
REMARQUE: Le kit d'éclairage est disponible pour les modèles du ventilateur au plafond selectionnés
et comme un kit d'éclairage facultatif.

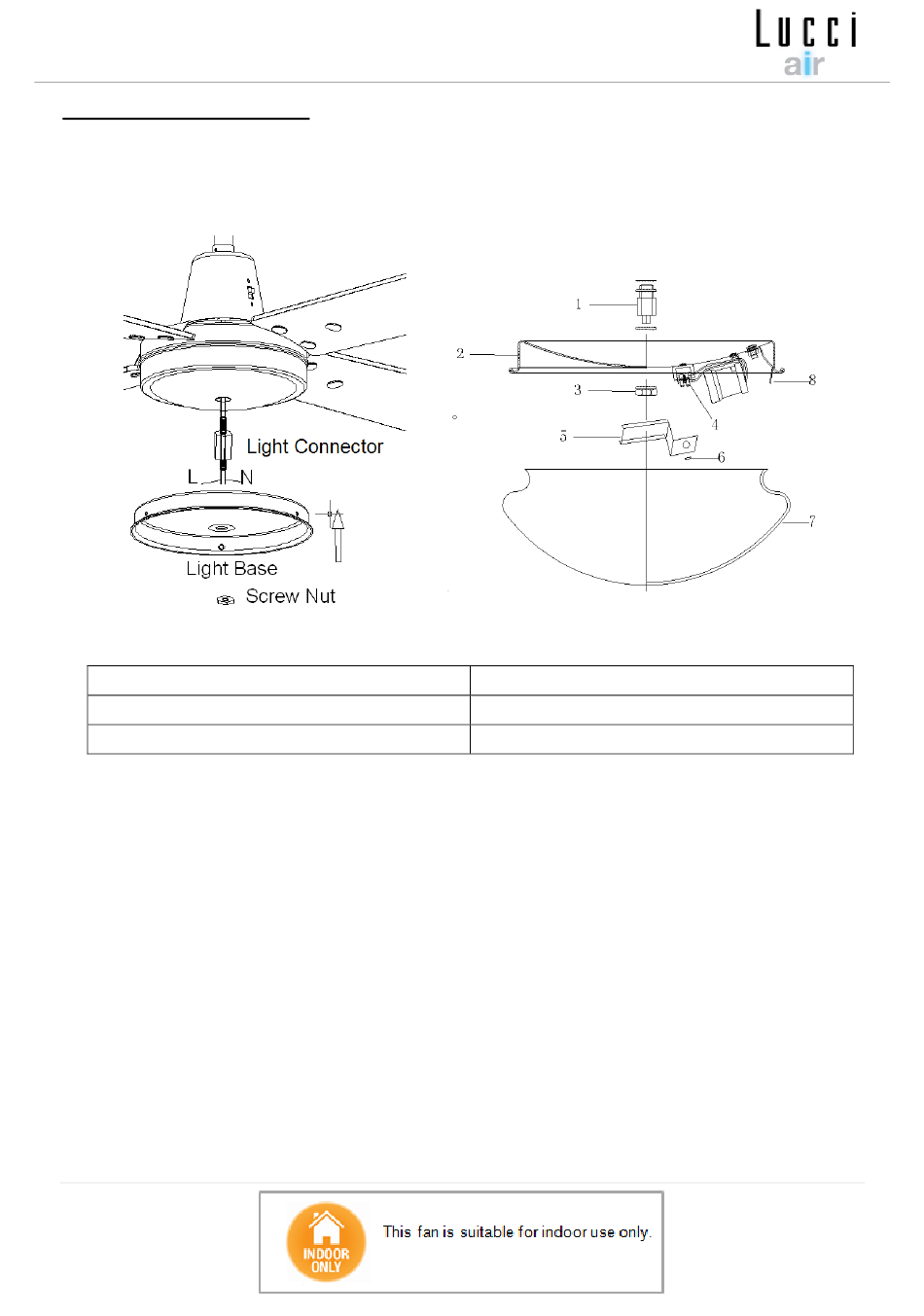

Fig. 6
Light Connector
Light Base
Screw Nut
1. Enlever la couverture decoratif du rayon.
2. Tirer le fil L et N du rayon.
3. Insérer le fil au connecteur de lumière (1).
4. Serrer fermement le connecteur de lumière dans le rayon avec une clé.
5. Assurer la base de lumière (2) au connecteur cuivre (1) en serrant l'écrou (3).
6. Enlever la couverture protectif de fil (5) de bornier (4) en desserant l'écrou (6).
7. Connecter le fil L et N du ventilateur au bornier (4) sur le base de lumière en suivant l'étiquette.
8. Réinstaller la couverture protectif de fil.
9. Installer les globes (non inclusent).
10. Soulever et attacher la verre (7) à la base de lampe et assurer-le en utilisant les trois pinces à
ressort (8).
28 | P a g e
Fig. 7
Connecteur lumineux
Base de Lumière
Vis-écrou
