Installazione Del Ventilatore - LUCCI AIRFUSION QUEST II Installationsanleitung

Airfusion QUEST II Installation Instructions

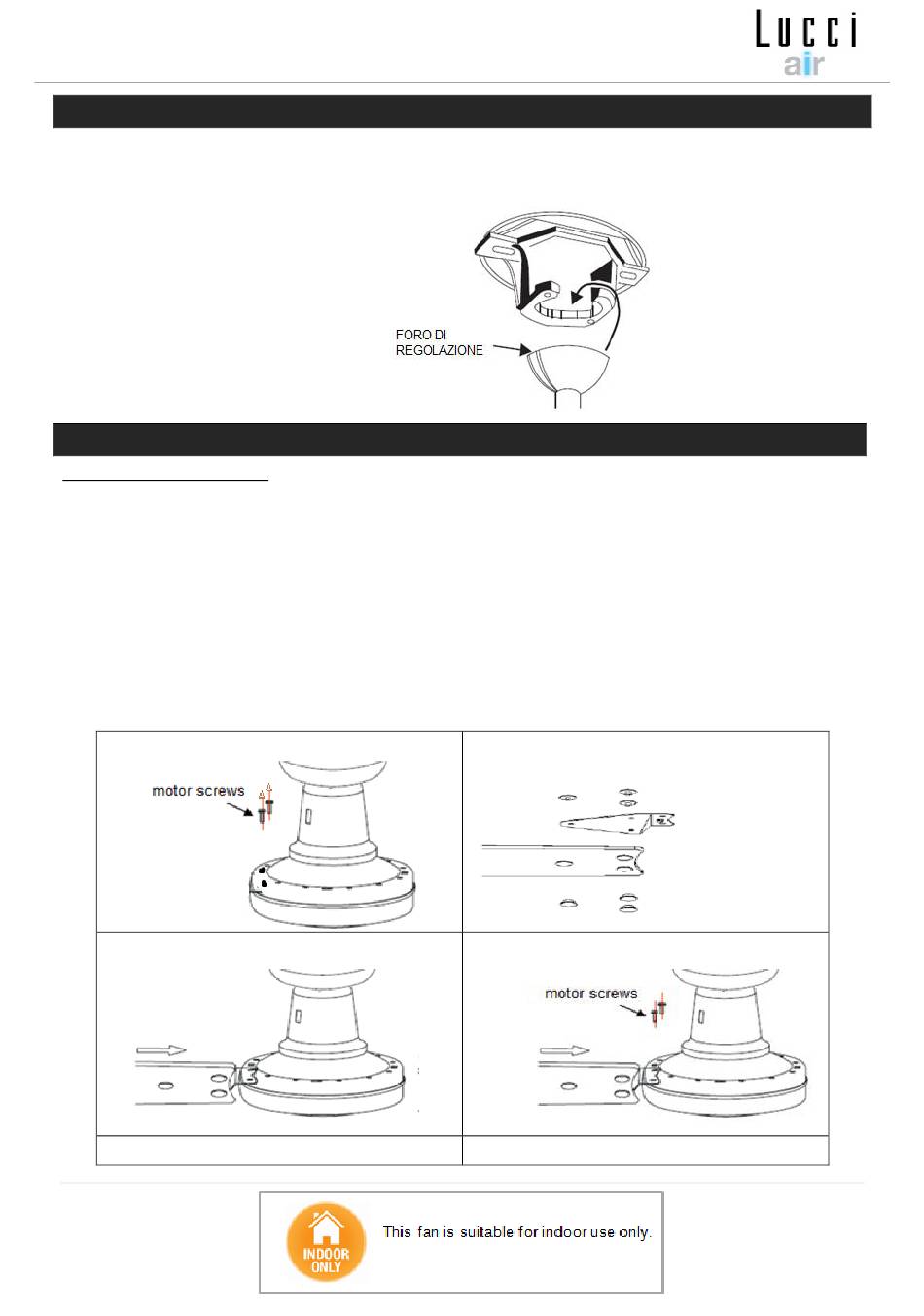

Sollevare il gruppo ventilatore sulla staffa di montaggio. Assicuratevi che la tacca della sfera di
sospensione sia posizionata sul fermo della staffa di montaggio per impedire al ventilatore di ruotare
quando in funzione. (Fig.4)
Installazione delle pale
1. Prima d'installare le pale, togliere la vite a motore.
2. Assemblare le pale e porta-lame utilizzando la vite d'attrezzo.
3. Inserire il gancio della porta-lame nel bucco quadrato del motore.
4. Assicurare le pale sul motore utilizzando 2 vite con rondella per serrarle assicurandosi che sono
tutte serrate contemporaneamente. (Essere più prudente a non serrare troppo perché può causare
danno alle pale)
Al momento che sia completo, ripetere la procedura per le pale che rimangono.
1
3
Motor Screws
47 | P a g e

INSTALLAZIONE DEL VENTILATORE

INSTALLAZIONE DELLE PALE
Viti motore
2
4
Fig. 4
Fig. 5
