Plus CB+ Handbuch

Bestätigung des Verpackungsinhalts der Haupteinheit

Diese Vorbereitungsanleitung listet nur den Inhalt des Verpackungspakets der Haupteinheit auf.
Für andere Pakete beachten Sie bitte die Anweisungen, die jedem Paket beiliegen.
Der Inhalt des Verpackungspakets der Haupteinheit ist wie folgt. Bitte überprüfen Sie diesen vor Gebrauch.

• Haupteinheit ×1

• Bedienfeld ×1
  (wird an der Haupteinheit befestigt)

• Stiftablage ×1
  (wird an der Haupteinheit befestigt)

• Kabelabdeckung ×1
  (deckt USB-Kabel zwischen Haupteinheit/Bedienfeld ab)

• Kabelclip ×1
  (sichert das USB-Stromkabel am Bedienfeld)

• M4×12 Blechschraube ×1
  (für Kabelabdeckung)

• M4×40 Blechschraube ×1
  (für Bedienfeld)

• Spezialmarker (schwarz/rot) je ×1

• 4-seitiger Radiergummi ×1
  (Schwammkissen drehen, wenn es schmutzig ist)


Zubehör:

• USB-Netzteil ×1
  (*Nur für dieses Produkt*)

• USB-Stromkabel ×1
  (*Nur für dieses Produkt*)


Dokumente:

• Sicherheitshinweise ×1
  (Obligatorische Lektüre)
• Vorbereitungsanleitung ×1
  (dieses Dokument)
• Garantiekarte ×1

Benutzerhandbuch ist nicht enthalten.

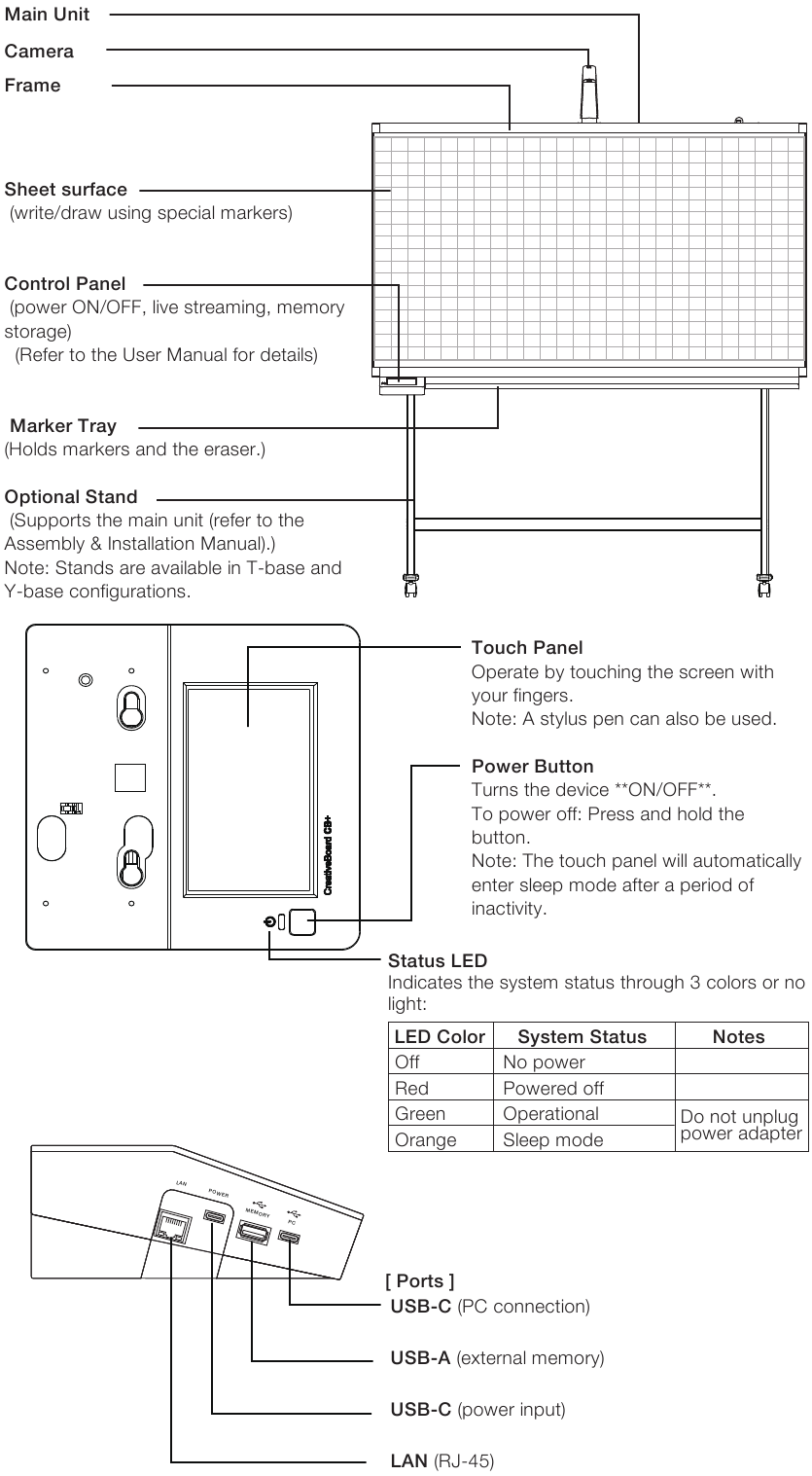

Komponentenbezeichnungen

Hinweis:
Für die Anschlussmethoden der einzelnen Ports beachten Sie bitte den Anhang im Montage-/Installationshandbuch oder im Benutzerhandbuch.

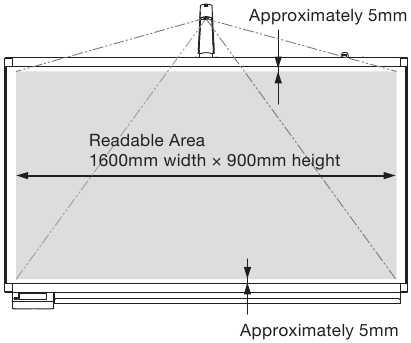

• Spezifikationen des lesbaren Bereichs
  Der scannbare Bereich ist durch den grau schattierten Bereich gekennzeichnet.
  Inhalte, die außerhalb dieses Bereichs gezeichnet werden, werden beim Drucken/Speichern möglicherweise nicht erfasst.

• Mechanismus zum Arretieren/Entriegeln der Rollen
  Nach der Installation des Geräts auf dem Ständer:
  Rollen arretieren durch Drücken des Hebels nach unten (verhindert Bewegung während des Gebrauchs).
  Rollen entriegeln durch Drücken des Hebels nach oben (ermöglicht Standortwechsel).


Installationsinformationen

Die Installationsübersicht und die Referenzhandbücher sind wie folgt.
Bitte beachten Sie, dass die Wandmontage von einem Fachmann durchgeführt werden sollte (kostenpflichtig).

Vor der Installation lesen Sie bitte sorgfältig die separaten "Safety Precautions" (Sicherheitshinweise) und führen Sie die Installation korrekt durch. Eine unsachgemäße Installation kann Brand, Verletzungen oder Fehlfunktionen verursachen.

Hinweis:
Für Montageanleitungen beachten Sie bitte das "Assembly and Installation Manual" (Montage- und Installationshandbuch) oder das "User Manual." (Benutzerhandbuch)

Hinweise zur Standinstallation

• Bitte tragen Sie die Haupteinheit mit zwei oder mehr Personen. Herabfallen oder Kippen kann unerwartete Verletzungen verursachen.
• Drücken Sie die untere Seite des Rollenfeststellhebels am Ständer, um die Rollen zu fixieren. Wenn sich der Ständer während der Demontage oder Installation bewegt, kann dies unerwartete Verletzungen verursachen.
• Wenn Sie die Höhe der Haupteinheit ändern, ziehen Sie das USB-Netzteil aus der Steckdose und trennen Sie alle Verbindungskabel von den Eingangs-/Ausgangsanschlüssen der Haupteinheit. Das Entfernen der Haupteinheit im angeschlossenen Zustand kann zum Umkippen des Ständers und zu unerwarteten Verletzungen führen.
• Drücken Sie die untere Seite des Rollenfeststellhebels am Ständer, um die Rollen zu fixieren. Wenn sich der Ständer während der Demontage oder Installation bewegt, kann dies unerwartete Verletzungen verursachen.

Ansicht des T-Bein-Sets

(Es besteht die Wahl zwischen zwei Installationshöhen.)
Das kurze Ende des T-Beins (Rollenstange) befindet sich hinter dem Ständer.

Ansicht des Y-Bein-Sets

(Die Installationshöhe ist an einer Position fixiert.)
Das Y-förmige Bein ohne Haken befindet sich hinter dem Ständer.

Darstellung der Wandmontage

(Die Installationshöhe kann beliebig festgelegt werden.)
Das Diagramm zeigt die an der Wand befestigte Wandhalterung.

• Bitte verwenden Sie das USB-Netzteil und das USB-Stromkabel.
• Wenn Sie dieses Produkt (einschließlich Zubehör) ins Ausland bringen, überprüfen Sie bitte die anwendbaren Gesetze wie den Foreign Exchange and Foreign Trade Act, die U.S. Export Administration Regulations und das Radio Law.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
