8 Montageanleitung

8.1

Vorbereitung

8.2

Montage auf Unterputzdose oder Hohlwanddose

Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de

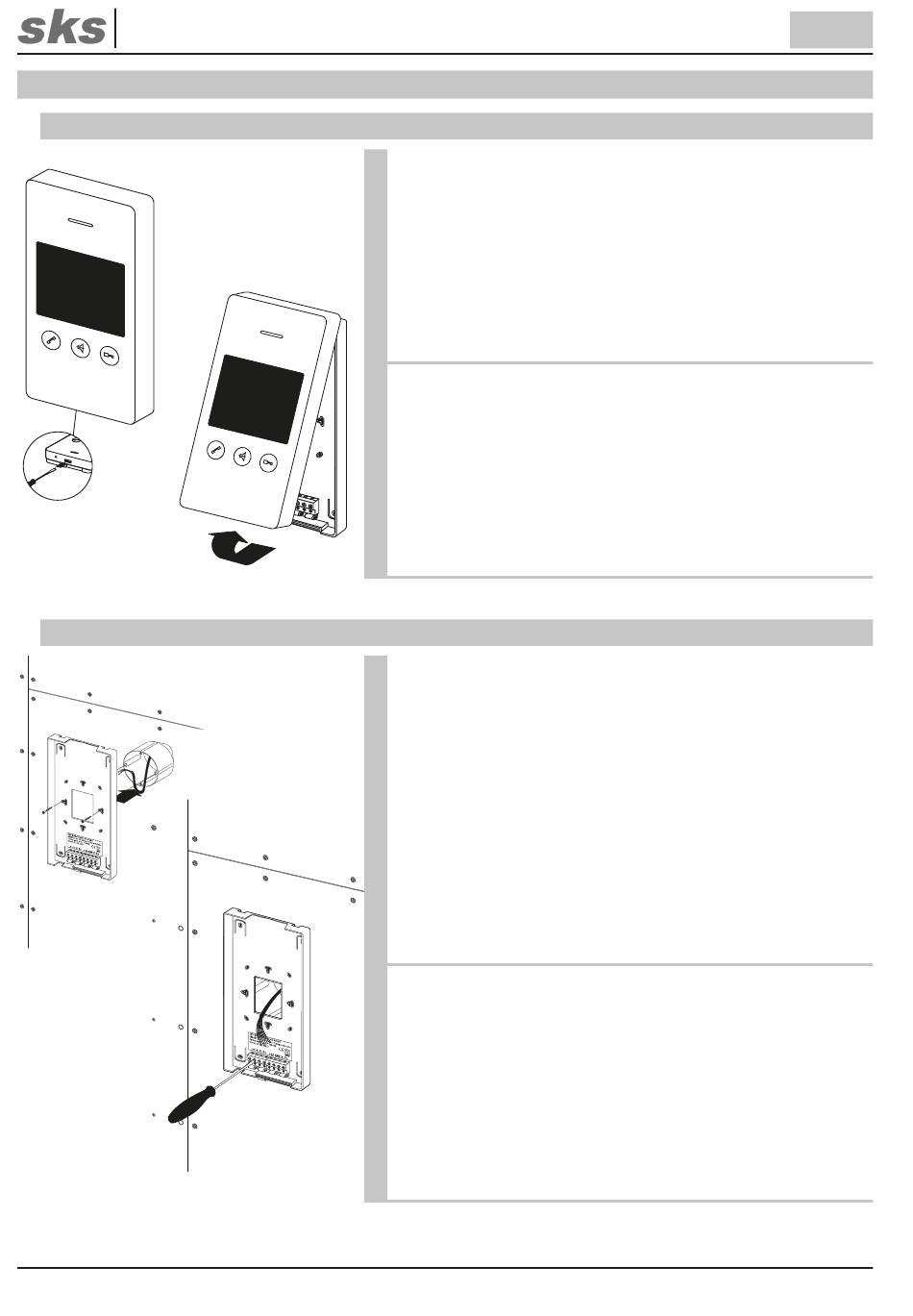

Lösen Sie die Innensprechstelle mit Hilfe eines Schraubendrehers
von dem Geräteträger, indem Sie mit dem Schraubendreher in
die Entriegelungsöffnung auf der Unterseite der Innensprechstelle
hinein drücken.
Nehmen Sie vorsichtig die Innensprechstelle, wie auf der Zeich-
nung zu sehen, von dem Geräteträger ab.
Ziehen Sie dazu das Unterteil der Innensprechstelle zu sich hin
und heben Sie dann diese nach oben hin ab.
Vor dem Befestigen des Geräteträgers wird empfohlen, eine Un-
terputz- oder Hohlwanddose zu installieren, um den Geräteträger
anschließend mit Schrauben an der Unterputz- oder Hohlwand-
dose zu befestigen. Benutzen Sie dazu die Befestigungslöcher im
mittleren Bereich des Geräteträgers.
Es wird empfohlen, den Geräteträger zusätzlich mit Schrauben an
jeder der vier Ecken zu befestigen
Ziehen Sie das Installationskabel vor dem Anschrauben des
Geräteträgers durch die rückseitige Öffnung! Legen Sie dabei
nur die zum Anschluss wirklich benötigten Adern in das Gerät. Das
Kabel darf im komplett montierten Zustand nicht gequetscht oder
scharf geknickt werden.
Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel
an. Die Anschlussklemmen finden Sie auf dem Geräteträger der
Innensprechstelle.
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die
SMARTLine Planungshilfe oder den Verdrahtungsplan zur
Hilfe.
