sks SMARTLine 2D BSV2012 Installationsanleitung
Video innensprechstelle
Verwandte Anleitungen für sks SMARTLine 2D BSV2012
Inhaltszusammenfassung für sks SMARTLine 2D BSV2012

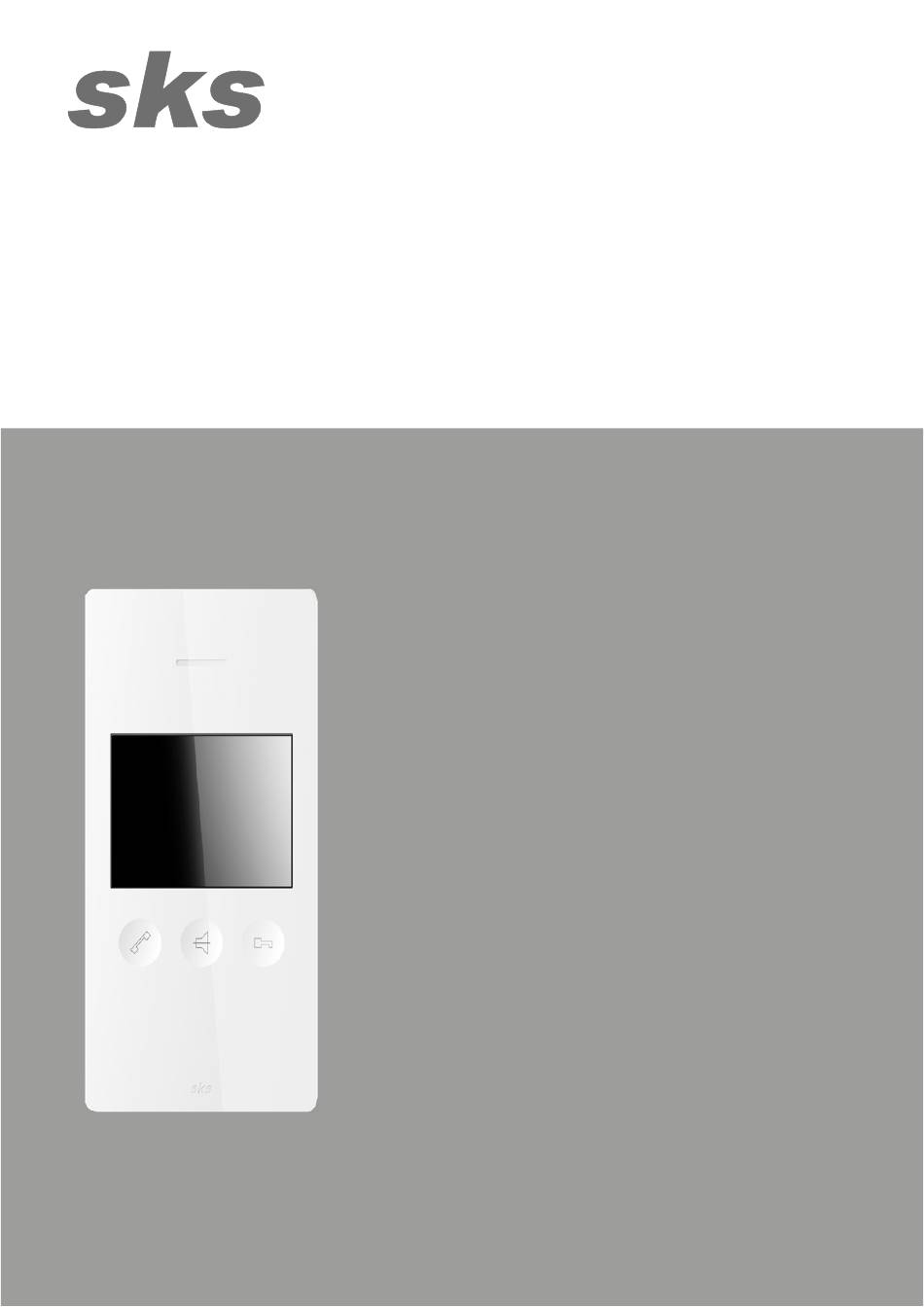

- Seite 1 DE/EN INSTALLATIONS ANLEITUNG INSTALLATION INSTRUCTIONS SMARTLine 2D BSV2012 Video Innensprechstelle SKS-Kinkel Elektronik GmbH Version 2.0 Support Hotline: +49 (0) 2661 98088-112 Support E-Mail: support@sks-kinkel.de Dokumentenartikelnr. 97013201...
-
Seite 2: Inhaltsverzeichnis
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Inhaltsverzeichnis Bedienungsanleitung Beschreibung 2.1 Bestimmungsgemäßer Gebrauch 2.2 Leistungsmerkmale 2.3 Lieferumfang 2.4 Lagerung und Transport 2.5 Pflegehinweise 2.6 Modifikation 2.7 Sicherheit Technische Daten DIP-Schalter 4.1 Einstellen der Rufadresse 4.2 Abschlusselement Klemmenbezeichnung 5.1 Anschluss... -
Seite 3: Bedienungsanleitung
VOR GEBRAUCH SORGFÄLTIG LESEN! FÜR SPÄTERES NACHSCHLAGEN AUFBEWAHREN! 2 Beschreibung Mit der SMARTLine 2D BSV2012 Video Innensprechstelle Freisprechen kann mit SKS Türstationen und anderen SKS Innensprechstellen kommuniziert und ein Türöffner entriegelt werden. Bestimmungsgemäßer Gebrauch 3 Optische und akustische Signalisierung von Türrufen, Etagenrufen und internen Rufen... -
Seite 4: Lagerung Und Transport
Reinigen Sie das Gerät nur mit einem weichen Tuch, welches mit einer milden Seifenlösung angefeuchtet ist. Tro- ckene Reinigung, aggressive Reiniger und Scheuermittel können die Oberfläche beschädigen. Modifikation Eine Modifikation (Umbau oder Änderungen) der SMARTLine 2D BSV2012 Video Innensprechstelle ist nicht erlaubt. Sicherheit Gefahr für Personen durch einen elektrischen Schlag. Verbrennungsgefahr, Geräte- schäden und Fehlfunktionen. -
Seite 5: Dip-Schalter
Rufadresse erhält wie der dazugehörige Klingeltaster. Jede Rufadresse ist fest einem Klingeltaster an der Türstation zugeordnet. Nach der im Anhang befindlichen SKS BUS Rufadressentabelle ist die gewünschte Rufadresse des Gerätes am DIP-Schalter einzustellen. Die Rufadressenverteilung für die Klingeltaster ist bei SKS Türstationen in der Türstation oder am Türlautsprecher hinterlegt. -
Seite 6: Strukturplan
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle 6 Strukturplan Support Hotline: +49 (0) 2661 98088-112 Versionsnr. 2.0 Support E-Mail: support@sks-kinkel.de Dokumenten Art. Nr. 97013201... -
Seite 7: Verdrahtungsplan
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle 7 Verdrahtungsplan Support Hotline: +49 (0) 2661 98088-112 Versionsnr. 2.0 Support E-Mail: support@sks-kinkel.de Dokumenten Art. Nr. 97013201... -
Seite 8: Montageanleitung
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle 8 Montageanleitung Vorbereitung Lösen Sie die Innensprechstelle mit Hilfe eines Schraubendrehers von dem Geräteträger, indem Sie mit dem Schraubendreher in die Entriegelungsöffnung auf der Unterseite der Innensprechstelle hinein drücken. Nehmen Sie vorsichtig die Innensprechstelle, wie auf der Zeich- nung zu sehen, von dem Geräteträger ab. - Seite 9 Geräteträgers ein. Achten Sie hierbei darauf, dass keine frei- liegenden Adern die Leiterplatte von hinten berühren können. Drücken Sie anschließend die SMARTLine 2D BSV2012 Video In- nensprechstelle auf den Geräteträger bis diese hörbar einrastet. Beim Verbinden der Innensprechstelle mit dem Geräteträger müs- sen die Kontakte auf der Innenseite der Innensprechstelle in die Anschlussklemmen auf dem Geräteträger gesteckt werden.
-
Seite 10: Montage Aufputz
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die SMARTLine Planungshilfe oder den Verdrahtungsplan zur Hilfe. Stellen Sie die SKS BUS-Rufadresse am DIP-Schalter auf der Rückseite der SMARTLine 2D BSV2012 Video Innensprechstelle ein. Jede Adresse ist einem Klingeltaster an der Türstation zuge- ordnet. -
Seite 11: Demontage
Kontakte auf der Innenseite der Innensprechstelle in die Anschlussklemmen auf dem Geräteträger gesteckt werden. Demontage Öffnen Sie die SMARTLine 2D BSV2012 Video Innensprechstelle wie im Kapitel „Vorbereitung“ beschrieben und nehmen Sie sie vom Geräteträger ab und entfernen ggf. auch den Geräteträger durch Abschrauben. 9 Inbetriebnahme Um das On-Screen-Menü... -
Seite 12: Rufadresse
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Rufadresse Unter diesem Menüpunkt wird eingestellt, ob die Innensprechstelle als Haupt- oder Nebensprechstelle fungieren soll und ob die automatische Bildfunktion aktiviert werden soll. Eine Nebensprechstelle ist dabei eine Innensprech- stelle, die zur Hauptsprechstelle parallel geschaltet wird, d. h. es wird dieselbe Rufadresse gerufen und Haupt- und Nebensprechstelle(n) klingeln gleichzeitig. -
Seite 13: Funktionen
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Funktionen Unter dem Menüpunkt Funktionen können folgende Einstellungen vorgenommen werden: 3 Unter Bild holen wird die Anzeigedauer für das Videobild in Sekunden eingestellt, nach Ablauf dieser Zeit schaltet sich das Videobild automatisch ab. -
Seite 14: Kalibrierung
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Wählen Sie den Punkt Sprache über die Pfeiltasten aus und betätigen dann die Bestätigungstaste, wählen Sie an- schließend die gewünschte Sprache über die Pfeiltasten aus und setzen diese durch nochmaliges Antippen der Be- stätigungstaste als Standard fest. -
Seite 15: Konfiguration
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Nach Ablauf der 30 Sekunden schaltet sich der Bildschirm automatisch aus. Um ihn wieder zu aktivieren, tippen sie auf den Bildschirm. Tippen Sie ein zweites Mal auf den Bildschirm, um das Menü aufzurufen. - Seite 16 SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Arbeitsschritt Abbildung Beschreibung Wählen Sie nun über die Navigationstasten den Menüpunkt Konfiguration aus und tippen dann auf die Bestätigungstaste. Drücken Sie nun, während Sie sich im Konfigura- tionsmenü befinden, die Türöffnertaste (Taste 3) und halten diese über 3 Sekunden gedrückt.
-
Seite 17: Signalisierung
LED 1: Optische Rufsignalisierung LED 2: Signalisierung des Ruhe Modus LED 3: Tastendruck erkannt 12 Bedienung Die Bedienung der SMARTLine 2D BSV2012 Video Innensprechstelle erfolgt zum einen über die Touchtasten unterhalb des Bildschirms, zum anderen über den Touchscreen. 12.1 Touchtasten 1. -
Seite 18: Menütasten
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Halten Sie die Ruftonabschalttaste so lange gedrückt (ca. 3 Sekunden), bis Sie einen Bestätigungston hören. Der Rufton ist jetzt abgeschaltet. Um auf diesen Zustand hinzu- weisen, blinkt die LED unterhalb der Ruftonabschalttaste alle 2 Sekunden. -
Seite 19: Bedienung Über Menütasten
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Taste Funktion Navigationstaste ab zum Navigieren im Menü nach unten Bestätigungstaste zum Bestätigen einer Auswahl 12.4 Bedienung über Menütasten Die Bedienung der Innensprechstelle erfolgt über den Touchscreen und über die Tasten unter dem Bildschirm. Mit den Tasten unter dem Bildschirm werden Hausrufe angenommen, die Rufabschaltung aktiviert und der Türöffner... -
Seite 20: Kamera
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Wenn der Direktruf aktiviert ist (s. Kapitel „Inbetriebnahme“ der Installationsanleitung), können Sie hiermit bis zu drei parallel betriebene Innensprechstellen anrufen. Wählen Sie dazu über die Navigationstasten den Menüpunkt Direktruf aus und bestätigen die Auswahl durch Antippen der Bestätigungstaste, um den Ruf aus- zulösen. -
Seite 21: Display
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle Wählen Sie mit den Navigationstasten die gewünschte Kamera 1, 2, 3 oder 4 aus und bestätigen Sie die Aus- wahl mit der Bestätigungstaste, um die Kamera auszuwählen und deren Bild anzuzeigen. -
Seite 22: Klingelton
13.2 Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projekt- bezeichnung, Ihren Namen und Ihre Kundennummer mit an. -
Seite 23: Anschrift
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle 13.3 Anschrift SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald Tel.: +49 (0) 2661 980 88 0, Fax: +49 (0) 2661 980 88 200 E-Mail: info@sks-kinkel.de, www.sks-kinkel.de 14 Entsorgungshinweise Entsorgen Sie das Gerät nicht in den Hausmüll, sondern über eine Sammelstelle für Elektronikschrott. -
Seite 24: Anhang
SKS-Kinkel Elektronik GmbH 10007001 SMARTLine 2D BSV2012 Video Innensprechstelle 16 Anhang DIP-Schaltereinstellungen für SMARTLine 2D Innensprechstellen Support Hotline: +49 (0) 2661 98088-112 Versionsnr. 2.0 Support E-Mail: support@sks-kinkel.de Dokumenten Art. Nr. 97013201...
