Jung FMHS1T Bedienungsanleitung

Enet funk-handsender 1fach
Vorschau ausblenden Andere Handbücher für FMHS1T:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
eNet Funk-Handsender 1fach
eNet Funk-Handsender 1fach
Art.-Nr.: FMHS1T
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg und ist
daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik, wie z. B. Not-
Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2
Batteriesicherheitshinweise
Dieses Gerät oder sein Zubehör werden mit Batterien in Form von Knopfzellen ausgeliefert.
GEFAHR! Batterien können verschluckt werden. Dies kann unmittelbar zum Tod durch Ersti-
cken führen. Gefährliche Stoffe können schwere innere Verbrennungen auslösen, die innerhalb
von 2 Stunden zum Tod führen.
Neue und gebrauchte Batterien von Kindern fernhalten.
Geräte, bei denen das Batteriefach nicht sicher schließt, nicht mehr benutzen und von Kindern
fernhalten.
Wenn der Verdacht besteht, dass eine Batterie verschluckt wurde oder sich in irgendeiner Kör-
peröffnung befindet, unverzüglich medizinische Hilfe aufsuchen.
WARNUNG! Bei unsachgemäßer Handhabung von Batterien kann es zu Explosion, Brand oder
Verätzung durch Auslaufen kommen.
Batterien nicht erwärmen oder ins Feuer werfen.
Batterien nicht verpolen, kurzschließen oder wieder aufladen.
Batterien nicht deformieren oder zerlegen.
Batterien nur durch identischen oder gleichwertigen Typ ersetzen.
Leere Batterien sofort entfernen und umweltgerecht entsorgen.
3
Geräteaufbau
(1)
Status-LED
(2)
Taste
82582533
J0082582533

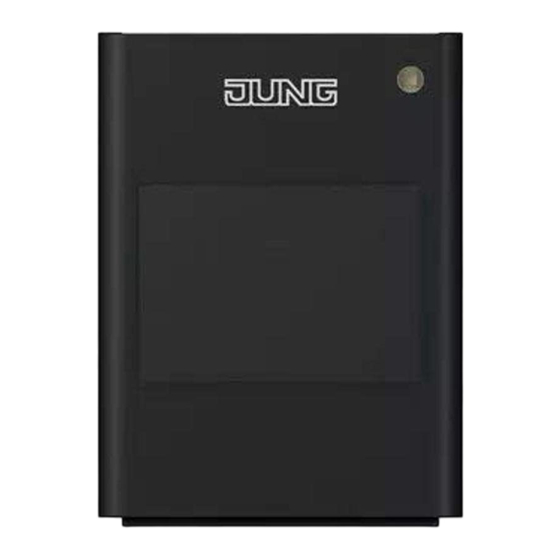

Bild 1: Funk-Handsender 1-fach
1 / 7
14.06.2019
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung FMHS1T

Inhaltszusammenfassung für Jung FMHS1T

  • Seite 1 Funk-Handsender 1fach eNet Funk-Handsender 1fach Art.-Nr.: FMHS1T Bedienungsanleitung Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be- achten. Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik, wie z.

  • Seite 2: Bedienung

    eNet Funk-Handsender 1fach Funktion Bestimmungsgemäßer Gebrauch – Handsender zur Funkübertragung von Schalt-, Dimm- und Jalousiefahrbefehlen – Betrieb mit Funkaktoren aus dem eNet System Produkteigenschaften – Eine Taste zum Schalten und Dimmen eines Kanals – Statusanzeige mit LED – Batteriebetriebenes Gerät –...

  • Seite 3: Informationen Für Elektrofachkräfte

    eNet Funk-Handsender 1fach Jalousie bedienen ￭ Jalousie fahren: Taste länger 1 Sekunde drücken. Fahrtrichtungswechsel bei fahrender Jalousie: Taste länger 1 Sekunde drücken. Fahrtrichtungswechsel bei stehender Jalousie: Zunächst Taste kürzer 1 Sekunde drücken, dann Taste länger 1 Sekunde drücken. ￭ Jalousie anhalten: Taste kürzer 1 Sekunde drücken. ￭...

  • Seite 4: Entsorgung Von Batterien

    eNet Funk-Handsender 1fach ￭ Taste Prog (Bild 2) länger als 4 Sekunden drücken. Status-LED (1) blinkt rot. Handsender befindet sich für ca. 1 Minute im Programmiermo- dus. ￭ Taste kurz drücken. Status-LED leuchtet für ca. 5 Sekunden, Handsender wird mit dem Aktor verbunden. Handsender und Aktor verlassen automatisch den Programmiermodus.

  • Seite 5: Technische Daten

    eNet Funk-Handsender 1fach Technische Daten Nennspannung DC 3 V Batterietyp 1×Lithium CR 2450N Umgebungstemperatur -5 ... +45 °C Schutzart IP20 Abmessung L×B×H 55×40,5×15 mm Funkfrequenz 868,0 ... 868,6 MHz Sendeleistung max. 20 mW Sendereichweite im Freifeld typ. 100 m Empfängerkategorie Parameterliste Die Geräteparameter können mit dem eNet Server verändert werden: Gerätekonfiguration...

  • Seite 6: Hilfe Im Problemfall

    Anzahl mit dem Sender verbundener Aktoren reduzieren. 11 Konformität Hiermit erklärt Albrecht Jung GmbH & Co. KG, dass der Funkanlagentyp Art.-Nr. FMHS1T der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfüg- bar: www.jung.de/ce...

  • Seite 7: Gewährleistung

    Funk-Handsender 1fach 12 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82582533 14.06.2019 7 / 7...
