Funk-Management
Funk-Handsender Mini
Funk-Handsender Mini
Art.-Nr.: 42 FH
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort
ärztliche Hilfe in Anspruch nehmen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Explosionsgefahr! Batterien nicht wieder aufladen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

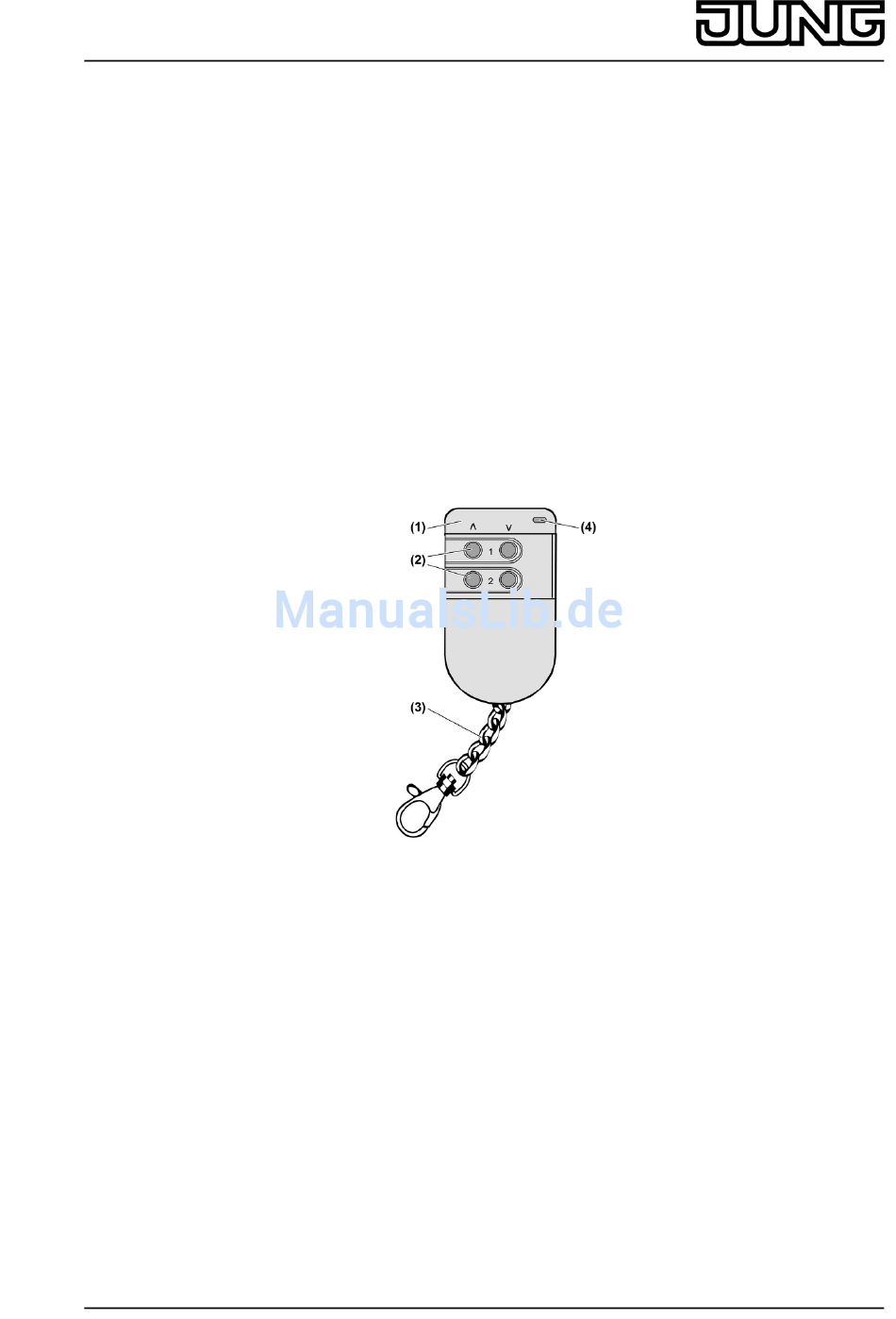

2 Geräteaufbau
(1) Handsender
(2) Kanaltasten
(3) Schlüsselkette
(4) LED
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
Das Gerät darf in allen EU- und EFTA-Staaten betrieben werden.
Die Konformitätserklärung steht auf unserer Internet-Seite.
Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen
Gegebenheiten ab.
Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen
Gegebenheiten kann die Reichweite des Systems optimiert werden.
32531923
J:0082531923
Bild 1
1/6
03.08.2010
Werbung
Verwandte Anleitungen für Jung 42FH
Inhaltszusammenfassung für Jung 42FH
- Seite 1 Funk-Management Funk-Handsender Mini Funk-Handsender Mini Art.-Nr.: 42 FH Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort ärztliche Hilfe in Anspruch nehmen.
-
Seite 2: Bedienung
Funk-Management Funk-Handsender Mini Bild 2: Reduzierte Reichweite durch bauliche Hindernisse Beispiele für die Durchdringung von verschiedenen Materialien: Material Durchdringung Holz, Gips, Gipskartonplatte ca. 90 % Ziegelstein, Pressspanplatte ca. 70 % armierter Beton ca. 30 % Metall, Metallgitter ca. 10 % Regen, Schnee ca. - Seite 3 Funk-Management Funk-Handsender Mini i Die maximale Sendedauer beträgt 12 Sekunden, auch wenn die Kanaltaste länger als 12 Sekunden gedrückt wird. Batterie wechseln Schraube auf der Gehäuserückseite des Handsenders lösen und Gehäuse öffnen (Bild 4). Leere Batterie entfernen. Bild 3: Batterie einlegen WARNUNG! Verätzungsgefahr.
- Seite 4 Funk-Management Funk-Handsender Mini 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss Schlüsselkette montieren Bild 4: Schraube lösen Schraube auf der Gehäuserückseite des Handsenders lösen und Gehäuse öffnen (Bild 4). Bild 5: Schlüsselkette montieren Die halbkreisförmigen Sollbruchstellen (5) vorne in beiden Gehäuseteilen vorsichtig entfernen.
-
Seite 5: Technische Daten
Funk-Management Funk-Handsender Mini 5.2 Inbetriebnahme Kanal des Funksenders einlernen Damit ein Empfänger ein Funktelegramm des Funksenders versteht, muss der Empfänger dieses Funktelegramm "lernen". Ein Kanal des Funksenders kann in beliebig viele Empfänger eingelernt werden. Der Einlernvorgang führt ausschließlich im Empfänger zu einer Zuordnung. Beim Einlernen eines Funksenders ist die Reichweite des Empfängers auf ca. -
Seite 6: Gewährleistung
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
