eNet Funk - Handsender 1 fach
eNet Funk-Handsender 1fach
Art.-Nr. : FMHS1T
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort
ärztliche Hilfe in Anspruch nehmen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Explosionsgefahr! Batterien nicht wieder aufladen.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Status-LED
(2) Taste
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Handsender zur Funkübertragung von Schalt-, Dimm- und Jalousiefahrbefehlen
-
Betrieb mit Funkaktoren aus dem eNet System Produkteigenschaften
-
Eine Taste zum Schalten und Dimmen eines Kanals
82582523
J0082582523
Art.Nr.: ZidaTech: 5000.600.055

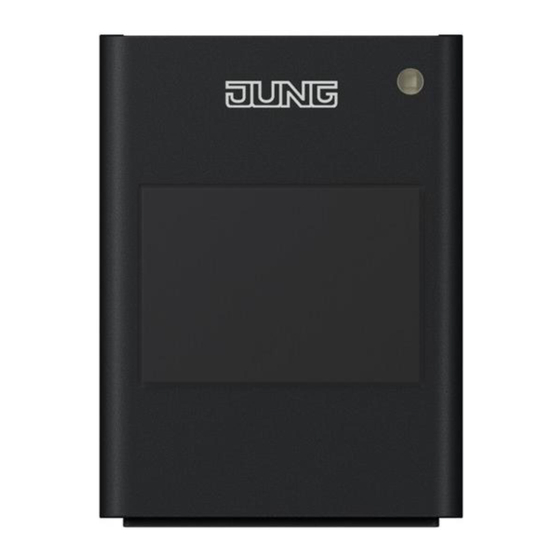

Bild 1: Funk-Handsender 1-fach
1/7
26.04.2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung FMHS1T

Inhaltszusammenfassung für Jung FMHS1T

  • Seite 1 Funk - Handsender 1 fach eNet Funk-Handsender 1fach Art.-Nr. : FMHS1T Art.Nr.: ZidaTech: 5000.600.055 Bedienungsanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort ärztliche Hilfe in Anspruch nehmen.

  • Seite 2: Bedienung

    eNet Funk - Handsender 1 fach Statusanzeige mit LED Batteriebetriebenes Gerät Signalisierung von Übertragungsfehler abschaltbar Mit eNet Server einstellbar: Szenen: Alles-Ein, Alles-Aus, individuelle Szenen Bediensperren Zusatzfunktionen mit eNet Server Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Software Version 2.0 Update der Gerätesoftware Fehlerspeicher auslesen 4 Bedienung i Bei Betrieb mit dem eNet Server können Bedienung und Signalisierung vom hier...

  • Seite 3: Informationen Für Elektrofachkräfte

    eNet Funk - Handsender 1 fach Tastaktor bedienen o Taste drücken. Last wird für die Dauer des Tastendruckes eingeschaltet. i Die maximale Betätigungsdauer beträgt 60 Sekunden. 5 Informationen für Elektrofachkräfte 5.1 Inbetriebnahme GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Während der Inbetriebnahme die spannungsführenden Teile an Funk-Sendern und -Aktoren und in deren Umgebung abdecken.

  • Seite 4: Technische Daten

    eNet Funk - Handsender 1 fach o Taste kurz drücken. Status-LED leuchtet für ca. 5 Sekunden, Handsender wird mit dem Aktor verbunden. Handsender und Aktor verlassen automatisch den Programmiermodus. i Blinkt die Status-LED des Funksenders für ca. 5 Sekunden jeweils 3-mal im Abstand von 1 Sekunde, war der Programmiervorgang nicht erfolgreich.
  • Seite 5 eNet Funk - Handsender 1 fach -5 ... +45 °C Umgebungstemperatur IP 20 Abmessung L×B×H 55×40,5×15 mm Funkfrequenz 868,0 ... 868,6 Schutzart max. 20 mW Sendeleistung typ. 100 m Sendereichweite im Freifeld Empfängerkategorie 6.2 Parameterliste Die Geräteparameter können mit dem eNet Server verändert werden: Gerätekonfiguration Parametername Einstellmöglichkeiten,...

  • Seite 6: Hilfe Im Problemfall

    Anzahl mit dem Sender verbundener Aktoren reduzieren. 6.4 Konformität Hiermit erklärt Albrecht Jung GmbH & Co. KG, dass der Funkanlagentyp Art.-Nr. FMHS1T der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.jung.de/ce...
  • Seite 7 Funk - Handsender 1 fach ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de ZidaTech AG, Fabrikstrasse 9 CH-4614 Hägendorf Phone: +41 62 209 60 30 Fax: +41 62 209 60 33 E-Mail: e-center@zidatech.ch...
