2.7 Klappenanlenkung

Beiliegende Schablone auf der Oberseite der Tragfläche mit Klebeband
fixieren (Mit Druck nach unten auf 2. Flächenhälfte auflegen). Ausnehmungen
für Ruderhorn und Gestängedurchführung (schraffierter Bereich der
Schablone) mit einem Messer (Skalpell) anritzen. Schablone entfernen und
die Ausnehmungen ausschneiden oder fräsen. Mit einer kleinen Feile die
Schnittkanten glätten. Ruderhorn anschleifen und mit 5Min Epoxi oder
mittelflüssigem Sekundenkleber + Fillerpulver einkleben.

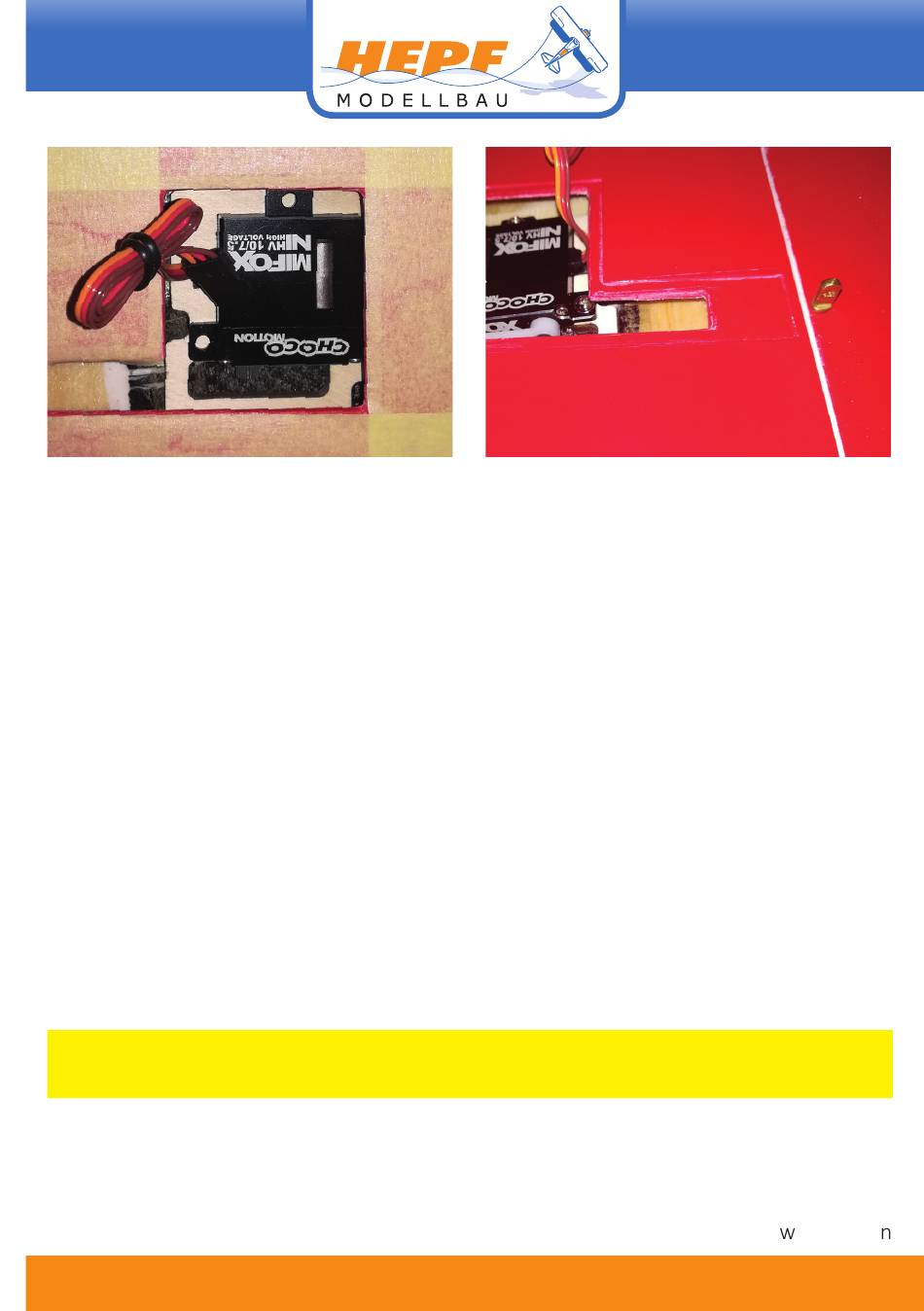

Servo in das Servobrett einlegen und fixieren. Den Servoarm so am Servo
befestigen, dass der Servoarm bei 100% Ausschlag nach hinten ca. im 80°,
nach vorne ca. im 40° Winkel steht. Das Gestänge auf eine Länge von ca.
78mm einstellen. Servoarm in vordere Position (40°) stellen und Gestänge
am Ruderhorn und am Servo einhängen. Servo so positionieren, dass das
Gestänge im rechten Winkel zur Drehachse der Wölbklappe ist und die
Wölbklappe weder einen Ausschlag nach oben oder unten hat. Lage des
Servos anzeichnen und das Servobrett nun einkleben.
modellmarkt24.ch; modellmarkt24.ch;
HEPF TIPP: Die Klebestellen vorher anschleifen
damit der Kleber auch hält!
