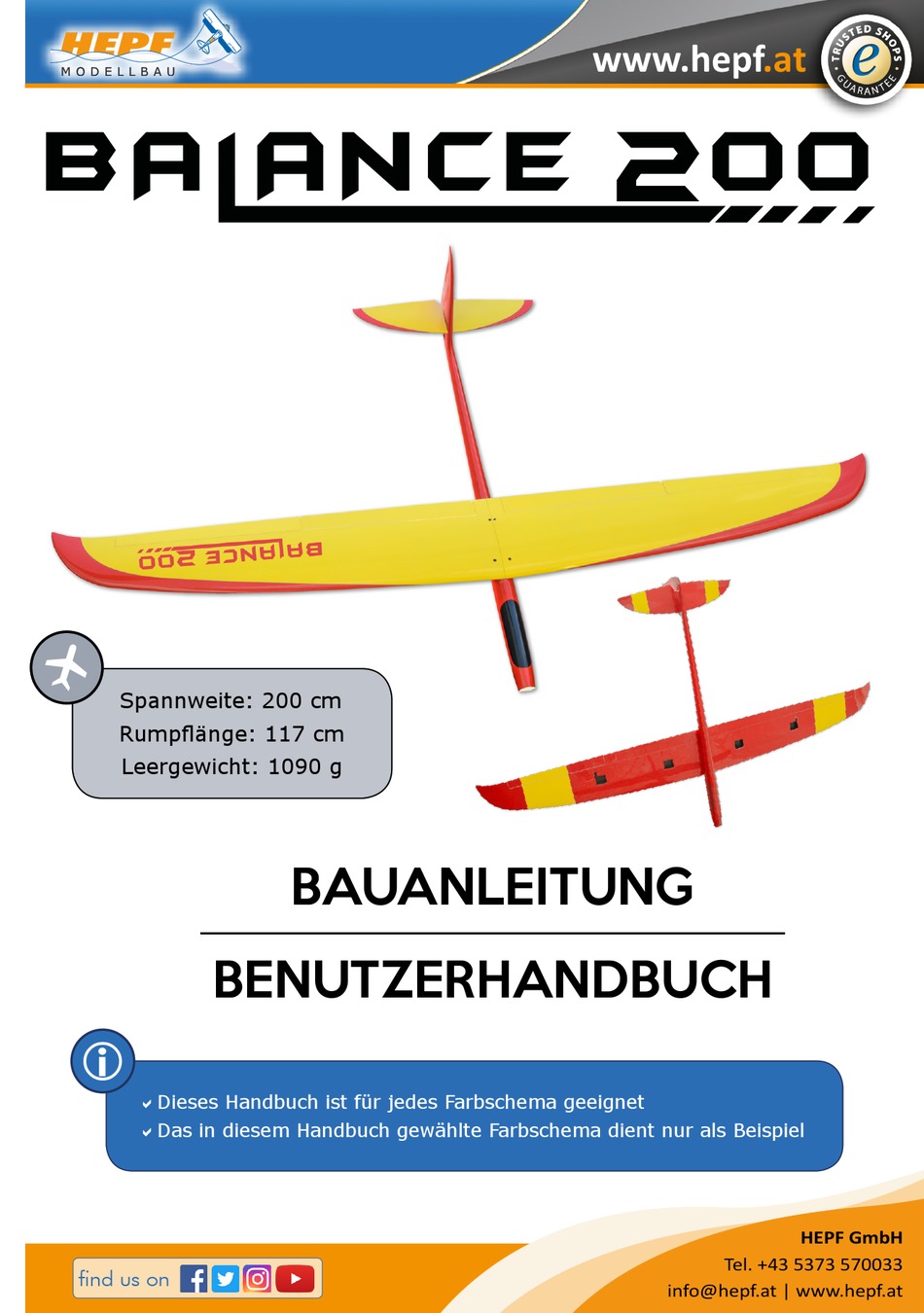

- Seite 1 Spannweite: 200 cm Rumpflänge: 117 cm Leergewicht: 1090 g BAUANLEITUNG BENUTZERHANDBUCH Dieses Handbuch ist für jedes Farbschema geeignet Das in diesem Handbuch gewählte Farbschema dient nur als Beispiel HEPF GmbH Tel. +43 5373 570033 find us on info@hepf.at | www.hepf.at...
- Seite 2 HEPF BALANCE 200 Version: 1.1 Deutsch - 22.05.2019 Copyright 2019 Hepf GmbH Ohne schriftliche Erlaubnis der Firma Hepf GmbH darf diese Veröffentlichung weder ganz, noch in Teilen kopiert, modifiziert, abgeschrieben oder in eine andere Sprache übersetzt werden. Hepf GmbH behält sich Änderungen aufgrund der ständigen Weiterentwicklung ihrer Produkte vor.
-
Seite 3: Inhaltsverzeichnis
2.2 Seitenruder- und Höhenruderanlenkung ............10 2.3 Servobrettmontage ..................11 2.4 Motormontage ....................11 2.5 Akkubrettmontage ..................12 2.6 Querruderservos ..................... 12 2.7 Klappenanlenkung ..................13 2.8 Flächensteckung ..................... 14 2.9 Höhenrudersteckung ..................14 3. RC-Einstellungen ...................15 4. Empfehlung von HEPF Modellbau ............15 info@hepf.at... -
Seite 4: Allgemeines
1. ALLGEMEINES Wir gratulieren Ihnen zum Kauf des BALANCE 200 von HEPF Modellbau und wünschen Ihnen viele erfolgreiche Flüge mit diesem Modell! Um dieses Modell erfolgreich aufzubauen und betreiben zu können, lesen Sie bitte die folgende Bauanleitung aufmerksam durch und beachten Sie die Sicherheitshinweise. -
Seite 5: Empfohlenes Zubehör
38mm Spinnerkappe mit Kühlloch Art. Nr.: AXI-BAL200EX Art. Nr.: AXI-BAL200SP 1.2.2 Servoset Für den BALANCE 200 bieten wir ebenso ein passendes Servoset an: Servoset für Balance 200 2x CHOCOmotion Servo FOX HV 10/7.5 - 7.5kg*cm inkl. 2x zugehörige Servobretter 4x CHOCOmotion Servo FOX HV 12/9.5 - 9.5kg*cm... -
Seite 6: Sicherheitshinweise
1.3 Sicherheitshinweise Flugmodelle mit Fernsteuerung sind kein Spielzeug und der Betrieb erfordert verantwortungsvolle handelnde Personen. Der Bau und Betrieb erfordert technisches Verständnis, handwerkliche Sorgfalt und sicherheitsbewusstes Verhalten. Unsachgemäßer Umgang mit derartigen Modellen kann zu Personen- und Sachschäden führen. Beachten Sie die Sicherheitsbestimmungen beim Umgang mit elektrischen und elektronischen Komponenten und achten Sie besonders auf die Gefahren die von rotierenden Teilen wie z.B. -
Seite 7: Hinweise Zur Anleitung
Bevor Sie mit dem Zusammenbau beginnen, überprüfen Sie die einzelnen Komponenten und ordnen Sie das Zubehör den einzelnen Bauabschnitten Entscheiden Sie sich bei optionalen Bauschritten bereits vor Beginn für die Form der Realisierung - Änderungen im Nachhinein sind nur mit großem Aufwand oder auch überhaupt nicht mehr machbar. info@hepf.at... - Seite 8 Machen Sie sich mit dem Sicherheitsbestimmungen der verwendeten Klebstoffe und sonstigen Chemikalien vertraut und achten Sie auf ausreichende Belüftung. Viel Erflog und Happy Landings wünscht Ihnen das gesamte Team von HEPF Modellbau Hotline +43 5373 570033...
-
Seite 9: Bauanleitung
Lage des Ruderhornes so, dass der Anlenkungspunkt des Ruderhornes genau im rechten Winkel zur Drehachse des Seitenruders liegt. Das (angeschliffene) Ruderhorn mit 5min Epoxy und Microballons einkleben. HEPF TIPP: Die Stelle abkleben. So erspart man sich das Reinigen wenn etwas daneben gehen sollte. ... -
Seite 10: Seitenruder- Und Höhenruderanlenkung
2.2 Seitenruder und Höhenruderanlekung Die Gabelköpfe auf die mitgelieferten Anlenkungsgestänge mit 5min Harz kleben und mit einem Schrumpfschlauch zusätzlich ummanteln. Hotline +43 5373 570033... -
Seite 11: Servobrettmontage
2.3 Servobrettmontage Servobrett nach Anschleifen des Rumfbootes waagrecht einkleben. Die Öffnung an der Oberseite des Rumpfes kann vergrößert werden. HEPF TIPP: Das Rumpfboot innen ordentlich anschleifen. 2.4 Motormontage Aussenläufermotoren so einbauen, dass die Kabel am Rumpfboden zu liegen kommen.Den Kabelstrang am Rumpfboden fixieren, damit Berührungen mit der rotierenden Motorglocke vermieden werden. -
Seite 12: Akkubrettmontage
Die Anlenkung muß im rechten Winkel zur Drehachse der Ruder stehen. Anzeichnen der Lage von den Servohaltern, und diese dann ohne die Servos mit Epoxi verkleben. HEPF TIPP: Die Klebestelle vorher ordentlich anschleifen damit der Kleber besser hält. Hotline +43 5373 570033... -
Seite 13: Klappenanlenkung
Gestänge im rechten Winkel zur Drehachse der Wölbklappe ist und die Wölbklappe weder einen Ausschlag nach oben oder unten hat. Lage des Servos anzeichnen und das Servobrett nun einkleben. HEPF TIPP: Die Klebestellen vorher anschleifen damit der Kleber auch hält! >> weiterlesen >>... -
Seite 14: Flächensteckung
2.8 Flächensteckung Wir empfehlen den Flächenverbinder aus Kohlefaser nach sorgfältigem Ausrichten in einer der beiden Flächen leicht mit z.B. Sekundenkleber einzukleben. Auch der 4mm CFK Stift sollte in einem Flügel eingeklebt werden. 2.8 Höhenrudersteckung In einer der beiden Hälften die CFK und Stahlstifte einkleben. Hotline +43 5373 570033... -
Seite 15: Rc-Einstellungen
Nun wünschen wir Ihnen viele tolle Flüge mit Ihrem neuen BALANCE 200 von HEPF MODELLBAU. 4. Empfehlung von HEPF Modellbau Für den sicheren Transport des BALANCE 200 empfehlen wir Ihnen die dazu passende Tragflächentaschen von HEBAGS. HEBAGS Art. Nr. HEBAG19 99,-€... - Seite 16 P r e i s e u n d A n g e b o t e i n u n s e r e m O n l i n e s h o p : shop.hepf.com Hotline +43 5373 570033...
