- Seite 1 BAUANLEITUNG BENUTZERHANDBUCH Dieses Handbuch ist für jedes Farbschema geeignet Das in diesem Handbuch gewählte Farbschema dient nur als Beispiel HEPF GmbH Dorf 69 | 6342 Niederndorf Hotline +43 5373 570033 find us on info@hepf.at | shop.hepf.at...
-
Seite 2: Inhaltsverzeichnis
Balance 220 Version: 1.0 Deutsch - 04.04.2017 Copyright 2017 Hepf GmbH Ohne schriftliche Erlaubnis der Firma Hepf GmbH darf diese Veröffentlichung weder ganz, noch in Teilen kopiert, modifiziert, abgeschrieben oder in eine andere Sprache übersetzt werden. Hepf GmbH behält sich Änderungen aufgrund der ständigen Weiterentwicklung ihrer Produkte vor. -
Seite 3: Allgemeines

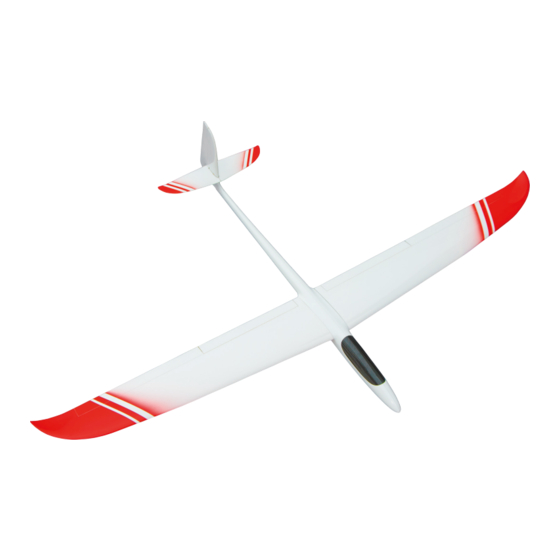

Kohlefasern verstärkt Bausatzausführung: ARF Der Balance 220 ist ein Allroundsegler mit einerseits hervorragenden Gleit- und Thermikeigenschaften, der aber auch auf Grund des gewählten Profiles für schnelle Flüge geeignet ist und Fahrt sehr gut in Höhe umsetzt. Der Rumpf und die 2 teilige Fläche sind mit Kohlefasern verstärkt. -
Seite 4: Lieferumfang
Höhenrudersteckung Servobrett inkl. Servobefestigungen Motorspant Tragfläche: Menge Bezeichnung Rechte Tragflächenhälfte Linke Tragflächenhälfte Tragflächenverbinder / Stahl / 200x8mm Servoabdeckungen (2 Paar) Querruder-Ruderhörner Klappen-Ruderhörner Bitte beachten: Im Lieferumfang enthalten sind auch extra abgepackte Kleinteile welche zur Fertigstellung des Modelles notwendig sind. shop.hepf.com... -
Seite 5: Empfohlenes Zubehör (Nicht Im Lieferumfang Enthalten)
1.2 Empfohlenes Zubehör (nicht im Lieferumfang enthalten) Menge Bezeichnung Art. Nr. AXI Antriebssatz Balance 220 für 3s Lipo: 1x CAMcarbon Klappluftschraubenblätter 12x6,5 1x Klemm-Mittelteil 43mm, Bohrung 5mm zu HE Spinner AXI-BALANCE3 1x Spinnerkappe 40,5mm mit Kühlloch 1x Jeti Spin Pro BL Controller mit getaktetem BEC 1x AXi 2826/10 V2 lang Servoset für Balance 220:... -
Seite 6: Bauanleitung
Befestigen der Servos auf dem Servobrett und dieses in die bereits befestigten Servobretthalter einschieben. Der Flugakku wird vor dem Servobrett befestigt mit einem Akkugurt befestigt. So kann der Schwerpunkt des Modells auch den angaben entsprechend eingestellt werden. Höhenruderanlenkung: Ablängen des Höhenrudergestänges und verbinden mit dem Servo. shop.hepf.com... -
Seite 7: Seitenruderanlenkung
Befestigen der Servos mit entsprechenden Haltern und Anschluss für Verlängerungskabel - diese bitte mit Klebeband sichern. Verkleben der Ruderhörner in den Rudern, und Montage der Servos. Zuschneiden Servoabdeckungen Befestigung dieser mit kurzen Stücken klarem Klebeband. Kontrolle der Servoanlenkung auf Kollissionen! shop.hepf.com... -
Seite 8: Ausschläge & Schwerpunkteinstellung
2.3 Ausschläge & Schwerpunkteinstellungen Rudereinstellungen/-ausschläge: Für den Erstflug des „Balance 220“ empfehlen wir folgende Ruderausschläge: Querruder: 12 mm -8 mm Höhenruder: +/-10 mm Seitenruder: +/-20 mm Wölbklappen: Thermik 2-5mm Butterfly: 20 mm Schwerpunkteinstellung Wir empfehlen den Schwerpunkt 75-80mm hinter der Nasenleiste am Rumpf.
