Spannweite: 200 cm
Rumplänge: 117 cm
Leergewicht: 1090 g
Dieses Handbuch ist für jedes Farbschema geeignet
Das in diesem Handbuch gewählte Farbschema dient nur als Beispiel
modellmarkt24.ch;
www.modellmarkt24.ch;
ind us on

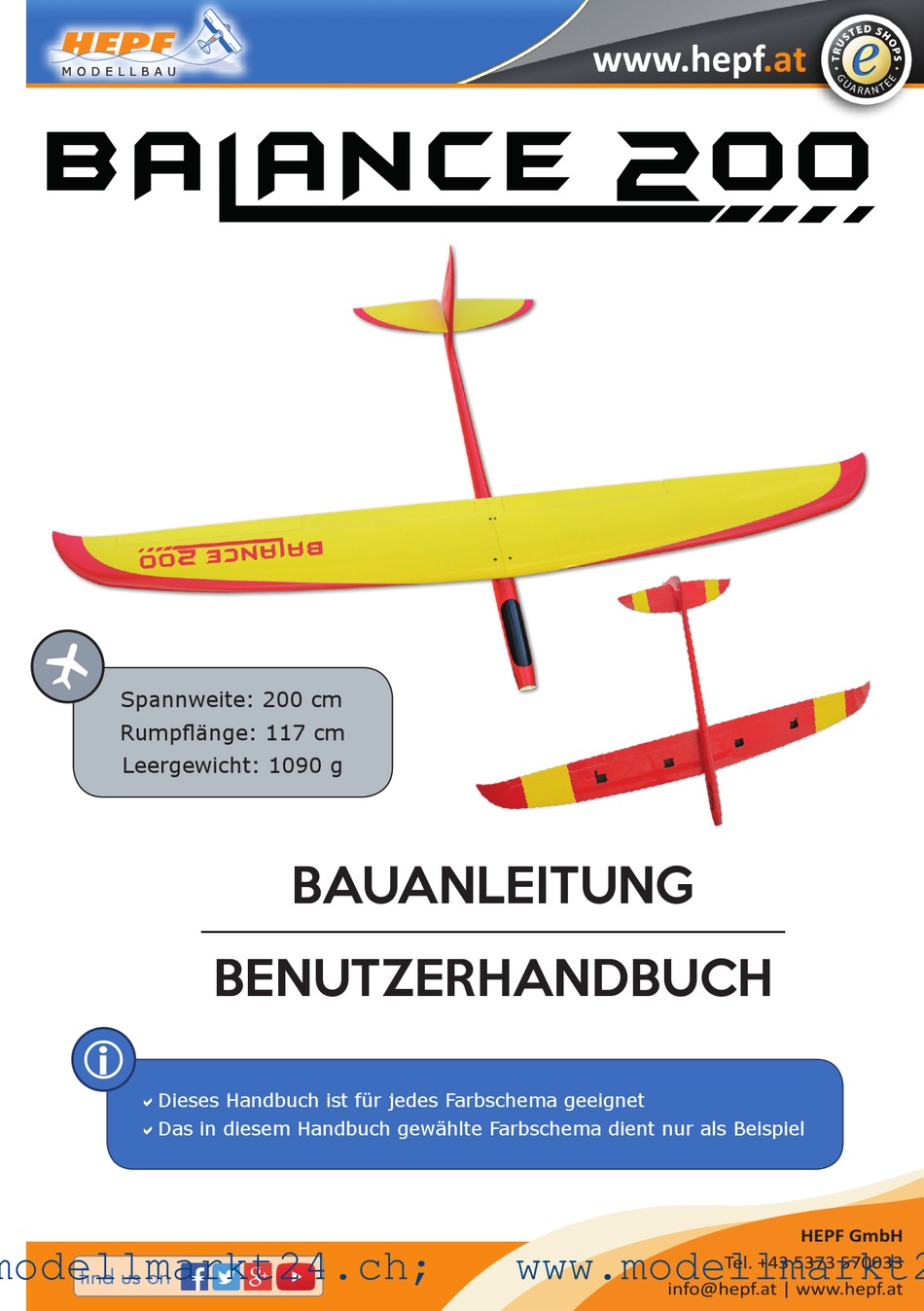

BAUANLEITUNG
BENUTZERHANDBUCH
www.hepf.at
www.modellmarkt2
info@hepf.at | www.hepf.at
HEPF GmbH
www.model
Tel. +43 5373 570033
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hepf Balance 200
Inhaltszusammenfassung für hepf Balance 200
- Seite 1 Rumplänge: 117 cm Leergewicht: 1090 g BAUANLEITUNG BENUTZERHANDBUCH Dieses Handbuch ist für jedes Farbschema geeignet Das in diesem Handbuch gewählte Farbschema dient nur als Beispiel HEPF GmbH modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt2 www.model Tel. +43 5373 570033 ind us on info@hepf.at | www.hepf.at...
- Seite 2 H darf diese Veröfe tli hu g eder ga z, o h i Teile kopiert, odiiziert, a ges hrie e oder i ei e a dere Spra he ü ersetzt erde . Hepf G H ehält si h Ä deru ge aufgru d der stä dige Weitere t i klu g ihrer Produkte or.
-
Seite 3: Inhaltsverzeichnis
. Ser o ret o tage ..................11 2.4 Motormontage ....................11 . Akku ret o tage ..................12 2.6 Querruderservos ..................... 12 2.7 Klappenanlenkung ..................13 2.8 Flächensteckung ..................... 14 2.9 Höhenrudersteckung ..................14 3. RC-Einstellungen ...................15 modellmarkt24.ch; modellmarkt24.ch; www.modellmarkt2 www.modellmarkt2 info@hepf.at... -
Seite 4: Allgemeines
1. ALLGEMEINES Wir gratulieren Ihnen zum Kauf des BALANCE 200 von HEPF Modellbau und wünschen Ihnen viele erfolgreiche Flüge mit diesem Modell! Um dieses Modell erfolgreich aufzubauen und betreiben zu können, lesen Sie bitte die folgende Bauanleitung aufmerksam durch und beachten Sie die Sicherheitshinweise. -
Seite 5: Empfohlenes Zubehör
1.2 Empfohlenes Zubehör 1.2.1 Antriebsets Der BALANCE 200 kann mit preiswerten Elektroantrieben von „Sport“ bis „Express“ ausgerüstet werden. Der bereits eingeklebte Motorspant hat einen Durchmesser von 38mm, es können daher alle gängigen Außenläufermotoren bis 35mm Durchmesser eingesetzt werden. Besonders geeignet sind die Motoren AXI 2820/14 V2 long (Sport-) und AXI 2826/8 V2 long (Express- Variante). -
Seite 6: Sicherheitshinweise
. Si herheitshi eise Flugmodelle mit Fernsteuerung sind kein Spielzeug und der Betrieb erfordert verantwortungsvolle handelnde Personen. Der Bau und Betrieb erfordert technisches Verständnis, handwerkliche Sorgfalt und sicherheitsbewusstes Verhalten. Unsachgemäßer Umgang mit derartigen Modellen kann zu Personen- und Sachschäden führen. Beachten Sie die Sicherheitsbestimmungen beim Umgang mit elektrischen und elektronischen Komponenten und achten Sie besonders auf die Gefahren die von rotierenden Teilen wie z.B. -
Seite 7: Hinweise Zur Anleitung
Form der RealiSierung - Änderungen im Nachhinein sind nur mit großem Aufwand oder auch überhaupt nicht mehr machbar. Überprüfen Sie den Zustand der Bespannung. Aufgrund wechselnder Klimabedingungen bei Transport und Lagerung ist in seltenen Fällen ein modellmarkt24.ch; modellmarkt24.ch; www.modellmarkt2 www.modellmarkt2 info@hepf.at... - Seite 8 Machen Sie sich mit dem Sicherheitsbestimmungen der verwendeten Klebstoffe und sonstigen Chemikalien vertraut und achten Sie auf ausreichende Belüftung. Viel Erflog u d Happy La di gs ü s ht Ih e das gesa te Tea HEPF Modellbau modellmarkt24.ch; modellmarkt24.ch; www.modellmarkt2 www.modellmarkt2...
-
Seite 9: Baua Leitu G
Lage des Ruderhornes so, dass der Anlenkungspunkt des Ruderhornes genau im rechten Winkel zur Drehachse des Seitenruders liegt. Das (angeschliffene) Ruderhorn mit 5min Epoxy und Microballons einkleben. HEPF TIPP: Die Stelle abkleben. So erspart man sich das Reinigen wenn etwas daneben gehen sollte. ... -
Seite 10: Seitenruder- Und Höhenruderanlenkung
2.2 Seitenruder und Höhenruderanlekung Die Gabelköpfe auf die mitgelieferten Anlenkungsgestänge mit 5min Harz kleben und mit einem Schrumpfschlauch zusätzlich ummanteln. modellmarkt24.ch; modellmarkt24.ch; www.modellmarkt2 www.modellmarkt2 Hotline +43 5373 570033... -
Seite 11: Ser O Ret O Tage
. Ser o ret o tage Servobrett nach Anschleifen des Rumfbootes waagrecht einkleben HEPF TIPP: Das Rumpfboot innen ordentlich anschleifen. 2.4 Motormontage Aussenläufermotoren so einbauen, dass die Kabel am Rumpfboden zu liegen kommen.Den Kabelstrang am Rumpfboden fixieren, damit Berührungen mit der rotierenden Motorglocke vermieden werden. -
Seite 12: Akku Ret O Tage
Die Anlenkung muß im rechten Winkel zur Drehachse der Ruder stehen. Anzeichnen der Lage von den Servohaltern, und diese dann ohne die Servos mit Epoxi verkleben. HEPF TIPP: Die Klebestelle vorher ordentlich anschleifen damit der Kleber besser hält. modellmarkt24.ch;... -
Seite 13: Klappenanlenkung
Gestänge im rechten Winkel zur Drehachse der Wölbklappe ist und die Wölbklappe weder einen Ausschlag nach oben oder unten hat. Lage des Servos anzeichnen und das Servobrett nun einkleben. HEPF TIPP: Die Klebestellen vorher anschleifen damit der Kleber auch hält! >> eiterlese >>... -
Seite 14: Flächensteckung
.8 Flä he ste ku g Wir empfehlen den Flächenverbinder aus Kohlefaser nach sorgfältigem Ausrichten in einer der beiden Flächen leicht mit z.B. Sekundenkleber einzukleben. Auch der 4mm CFK Stift sollte in einem Flügel eingeklebt werden. .8 Höhe ruderste ku g In einer der beiden Hälften die CFK und Stahlstifte einkleben. -
Seite 15: Rc-Einstellungen
Schauen Sie ob der Schwerpunkt und die Ausschläge passen, natürlich sollten Sie einen Reichweitentest nicht vergessen und einen ruhigen Tag auswählen, damit der Erstflug wie gewünscht funktioniert! ü s he ir Ih e iele tolle Flüge it Ihre eue BALANCE o HEPF MODELLBAU. modellmarkt24.ch; modellmarkt24.ch; www.modellmarkt2 www.modellmarkt2 info@hepf.at... - Seite 16 P r e i s e u n d A n g e b o t e i n u n s e r e m O n l i n e s h o p : shop.hepf.com modellmarkt24.ch; modellmarkt24.ch; www.modellmarkt2 www.modellmarkt2...
