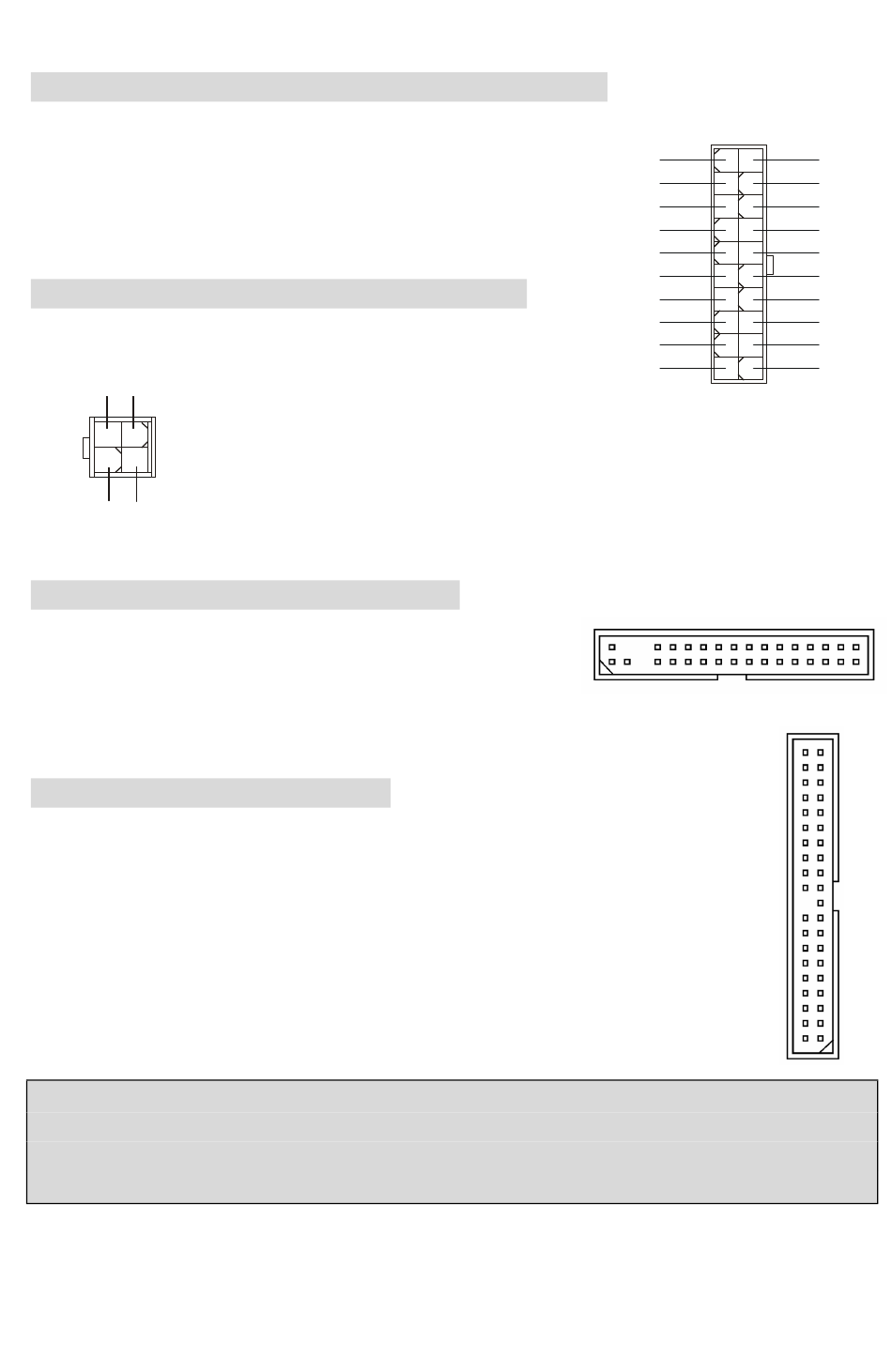

Connecteur d'Alimentation ATX 20 broches: ATX1
Ce connecteur vous permet de connecter l'alimentation ATX. Pour
ce faire assurez-vous que le connecteur est bien positionné dans
le bon sens. Puis appuyer sur le câble.
Connecteur d'Alimentation ATX 12V: JPW1
Le connecteur d'alimentation 12V est utilisé pour alimenter le CPU
GND
12V
4 2
1
3
12V GND
Connecteur Floppy Disk Drive: FDD1
La carte offre un connecteur standard floppy disk drive
(lecteur de disquette) qui supporte les disques 360K, 720K,
1.2M, 1.44M et 2.88M.
Connecteurs IDE : IDE1 & IDE2
La carte mère possède un contrôleur 32-bit Enhanced PCI IDE et Ultra DMA
33/66/100/133 qui procure les fonctions PIO mode 0~4, Bus Master, et Ultra DMA
33/66/100/133. Vous pouvez connecter jusqu'à 4 matériels (disques durs, CD-ROM,
120MB Floppy).
Le premier disque dur doit être connecté sur l'IDE1. L'IDE1 peut recevoir un matériel
Maître et un Esclave. Vous devez configurer le second disque en mode Esclave et
ce à l'aide du cavalier situé à l'arrière.
IDE2 peut aussi connecter un maître et un esclave.
MSI Vous Rappelle...
Si vous voulez installer deux disques durs, vous devez configurer le second en Esclave
en configurant le cavalier. Se référer à la documentation du disque dur pour les
instructions.
23
10 20
1 2V
5V _S B
P W_OK
GND
5V
G ND
5V
G ND
3. 3V
3. 3V
1 11
5V
5V
- 5V
GND
GND
GND
P S_ON
GND
- 12V
3 .3V
